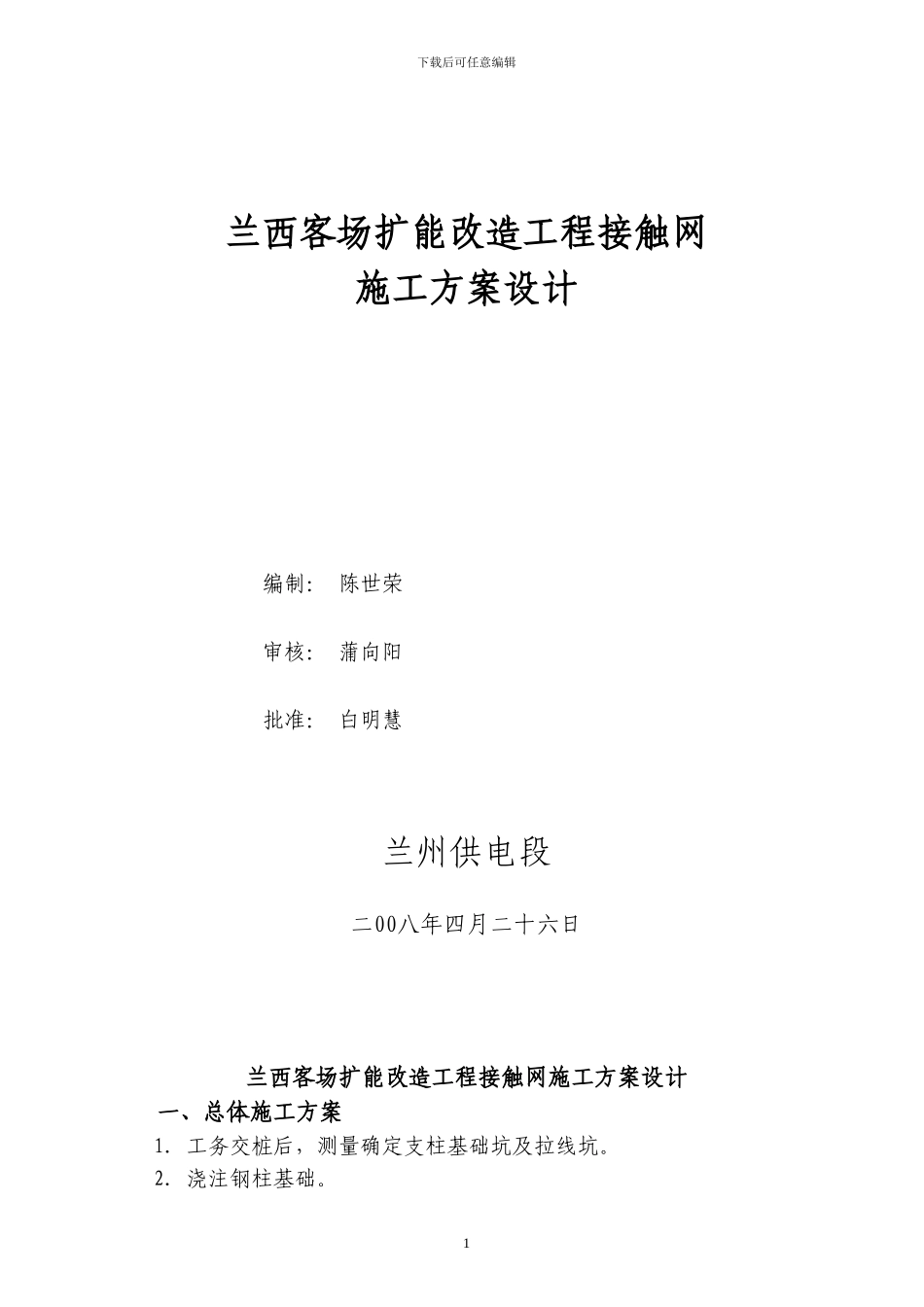

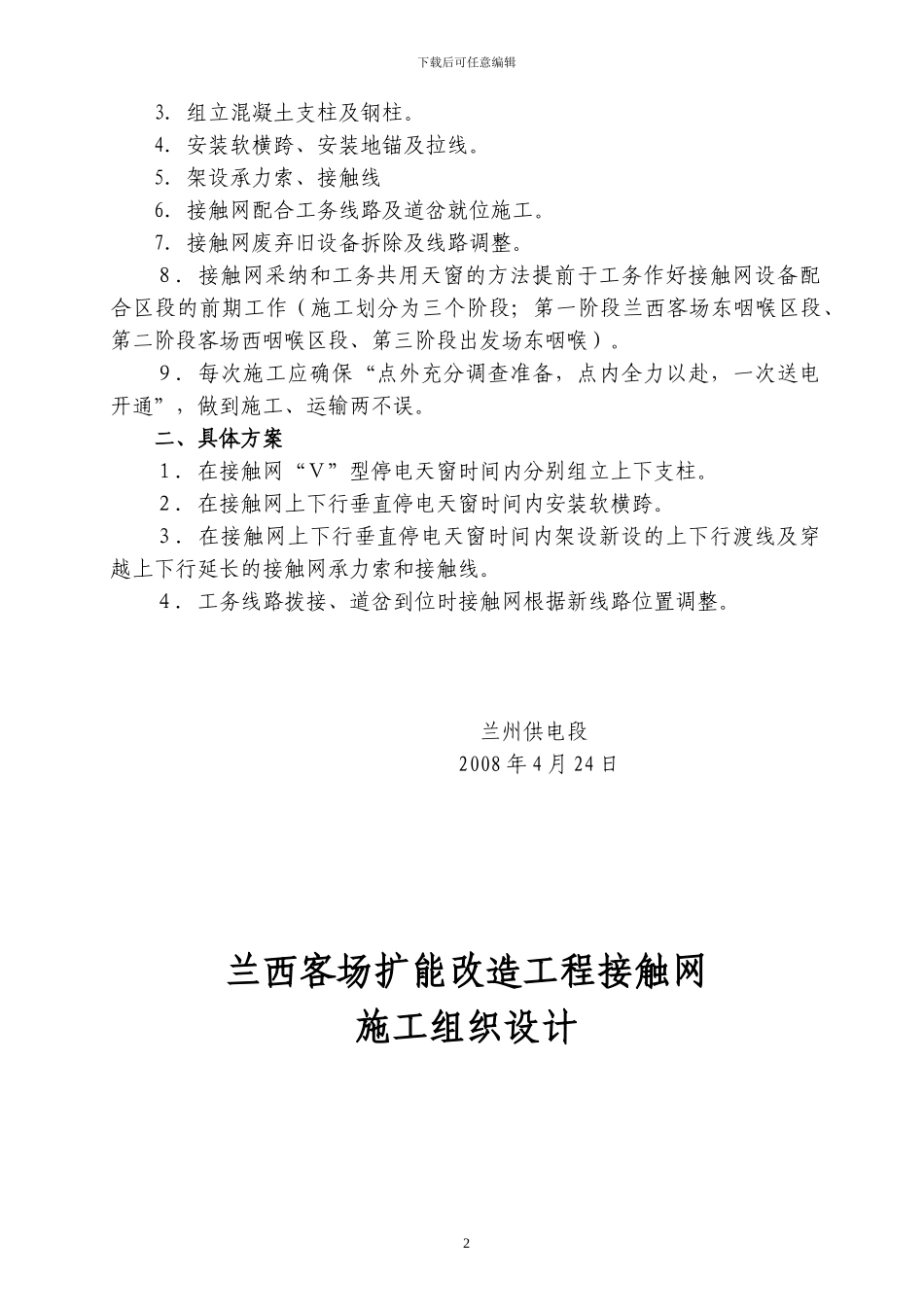

下载后可任意编辑兰西客场扩能改造工程接触网施工方案设计编制: 陈世荣审核: 蒲向阳批准: 白明慧兰州供电段二00八年四月二十六日兰西客场扩能改造工程接触网施工方案设计一、总体施工方案1.工务交桩后,测量确定支柱基础坑及拉线坑。2.浇注钢柱基础。1下载后可任意编辑3.组立混凝土支柱及钢柱。4.安装软横跨、安装地锚及拉线。5.架设承力索、接触线6.接触网配合工务线路及道岔就位施工。7.接触网废弃旧设备拆除及线路调整。8.接触网采纳和工务共用天窗的方法提前于工务作好接触网设备配合区段的前期工作(施工划分为三个阶段;第一阶段兰西客场东咽喉区段、第二阶段客场西咽喉区段、第三阶段出发场东咽喉)。9.每次施工应确保“点外充分调查准备,点内全力以赴,一次送电开通”,做到施工、运输两不误。 二、具体方案1.在接触网“V”型停电天窗时间内分别组立上下支柱。2.在接触网上下行垂直停电天窗时间内安装软横跨。3.在接触网上下行垂直停电天窗时间内架设新设的上下行渡线及穿越上下行延长的接触网承力索和接触线。4.工务线路拨接、道岔到位时接触网根据新线路位置调整。兰州供电段2008 年 4 月 24 日兰西客场扩能改造工程接触网施工组织设计2下载后可任意编辑编制: 陈世荣审核: 蒲向阳批准: 白明慧兰州供电段二00八年四月二十六日兰西客场扩能改造工程接触网施工组织设计一、施工组织管理机构及施工力量部署1.施工组织管理机构为确保“按期、安全、优质、高效”的完成此次施工任务,我段成立兰西客场改造接触网、电力工程施工指挥部,下设一个施工队,施工队驻地在现场。组织机构为:指 挥 长:白明慧组 员:蒲向阳 李发科 姚小平 宿继良 叶培桐 陈世荣 施工队:队 长:高金星副队长:要磊 马铁成 3下载后可任意编辑技术员:王瑞峰安质员:黄国兴施工队由 70 人组成:职工 28 人;同工 42 人2、施工机械设备配置 主要施工机械配置详见下表施工车辆配置表序号机械设备名称及规格单位数量承担任务1放线车台1放线2作业车台1安装、调整3作业车台1安装、调整4轨道车台1动力牵引5平板车台2装运线盘、材料6轨道吊车台1吊装支柱7汽车辆1总务 8车梯台4安装调整3、劳力安排4 月 27 日前施工人员全部到位,4 月 30 日前机械、材料全部组织运输到位。因此次施工任务重,时间紧,根据施工工作量及工期,我段安排施工队伍驻扎在客场附近。二、施工方案1.总体施工方案1.1 工务交桩后,测...
