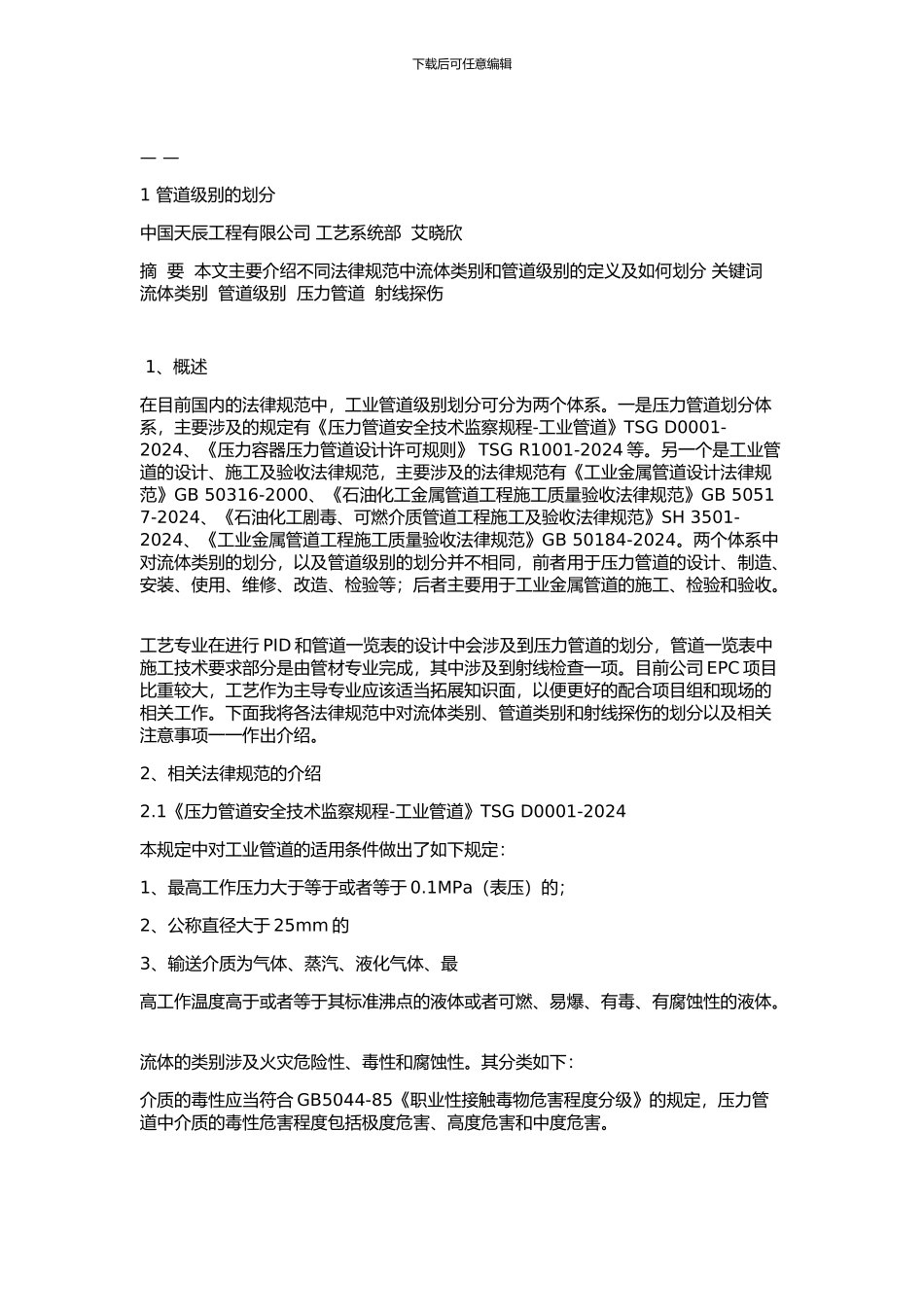

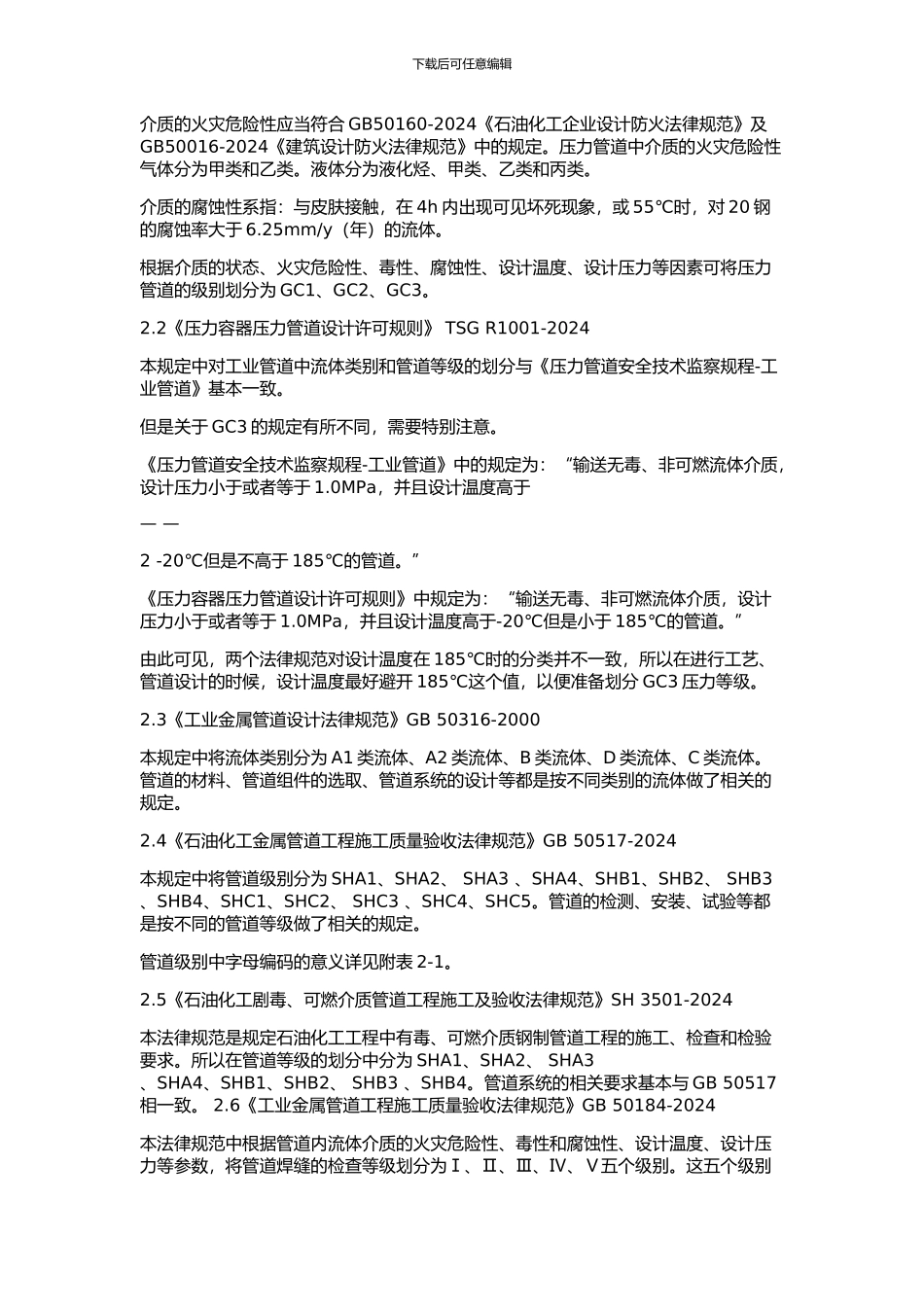

下载后可任意编辑 — — 1 管道级别的划分 中国天辰工程有限公司 工艺系统部 艾晓欣 摘 要 本文主要介绍不同法律规范中流体类别和管道级别的定义及如何划分 关键词 流体类别 管道级别 压力管道 射线探伤 1、概述 在目前国内的法律规范中，工业管道级别划分可分为两个体系。一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2024、《压力容器压力管道设计许可规则》 TSG R1001-2024 等。另一个是工业管道的设计、施工及验收法律规范，主要涉及的法律规范有《工业金属管道设计法律规范》GB 50316-2000、《石油化工金属管道工程施工质量验收法律规范》GB 50517-2024、《石油化工剧毒、可燃介质管道工程施工及验收法律规范》SH 3501-2024、《工业金属管道工程施工质量验收法律规范》GB 50184-2024。两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。 工艺专业在进行 PID 和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。目前公司 EPC 项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。下面我将各法律规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。 2、相关法律规范的介绍 2.1《压力管道安全技术监察规程-工业管道》TSG D0001-2024 本规定中对工业管道的适用条件做出了如下规定： 1、最高工作压力大于等于或者等于 0.1MPa（表压）的； 2、公称直径大于 25mm 的 3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。 流体的类别涉及火灾危险性、毒性和腐蚀性。其分类如下： 介质的毒性应当符合 GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。 下载后可任意编辑介质的火灾危险性应当符合 GB50160-2024《石油化工企业设计防火法律规范》及GB50016-2024《建筑设计防火法律规范》中的规定。压力管道中介质的火灾危险性气体分为甲类和乙类。液体分为液化烃、甲类、乙类和丙类。 介质的腐蚀性系指：与皮肤接触，在 4h 内出现可见坏死现象，或 55℃时，对 20...
