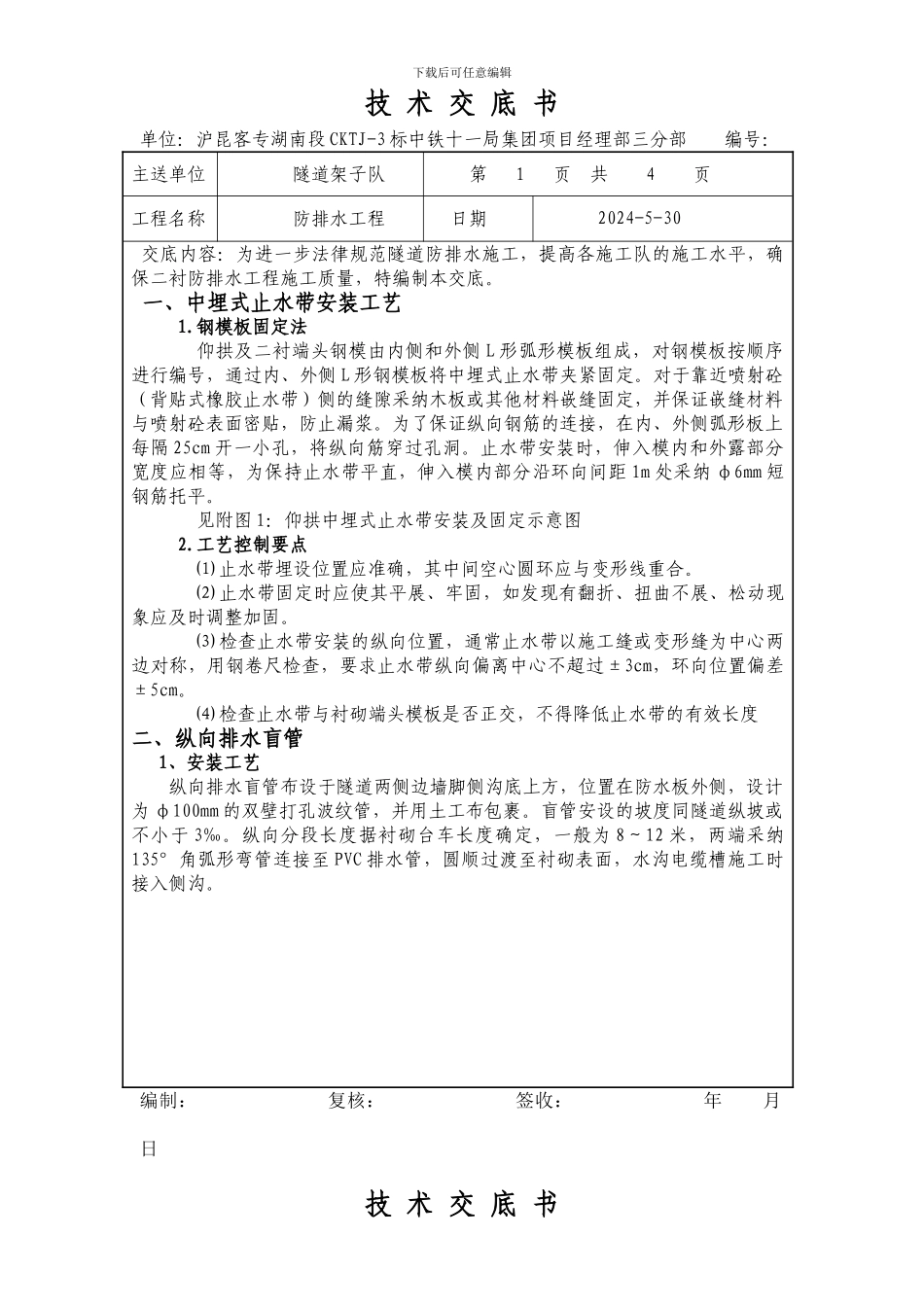

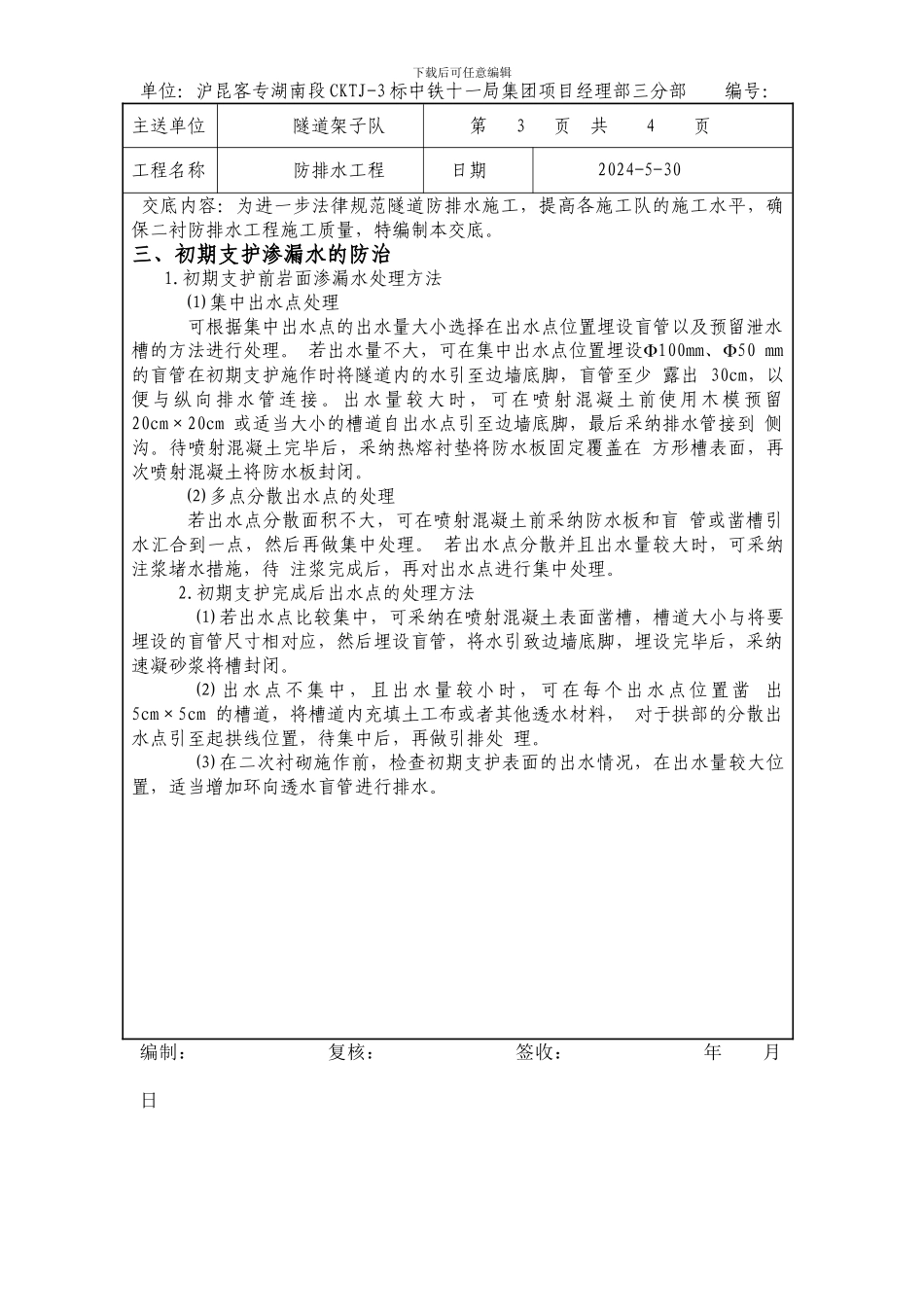

下载后可任意编辑技 术 交 底 书单位：沪昆客专湖南段 CKTJ-3 标中铁十一局集团项目经理部三分部 编号：主送单位隧道架子队第 1 页 共 4 页工程名称防排水工程日期2024-5-30 交底内容：为进一步法律规范隧道防排水施工，提高各施工队的施工水平，确保二衬防排水工程施工质量，特编制本交底。 一、中埋式止水带安装工艺 1.钢模板固定法 仰拱及二衬端头钢模由内侧和外侧 L 形弧形模板组成，对钢模板按顺序进行编号，通过内、外侧 L 形钢模板将中埋式止水带夹紧固定。对于靠近喷射砼（背贴式橡胶止水带）侧的缝隙采纳木板或其他材料嵌缝固定，并保证嵌缝材料与喷射砼表面密贴，防止漏浆。为了保证纵向钢筋的连接，在内、外侧弧形板上每隔 25cm 开一小孔，将纵向筋穿过孔洞。止水带安装时，伸入模内和外露部分宽度应相等，为保持止水带平直，伸入模内部分沿环向间距 1m 处采纳 φ6mm 短钢筋托平。见附图 1：仰拱中埋式止水带安装及固定示意图2.工艺控制要点 ⑴ 止水带埋设位置应准确，其中间空心圆环应与变形线重合。 ⑵ 止水带固定时应使其平展、牢固，如发现有翻折、扭曲不展、松动现象应及时调整加固。 ⑶ 检查止水带安装的纵向位置，通常止水带以施工缝或变形缝为中心两边对称，用钢卷尺检查，要求止水带纵向偏离中心不超过±3cm，环向位置偏差±5cm。 ⑷ 检查止水带与衬砌端头模板是否正交，不得降低止水带的有效长度二、纵向排水盲管1、安装工艺 纵向排水盲管布设于隧道两侧边墙脚侧沟底上方，位置在防水板外侧，设计为 φ100mm 的双壁打孔波纹管，并用土工布包裹。盲管安设的坡度同隧道纵坡或不小于 3‰。纵向分段长度据衬砌台车长度确定，一般为 8～12 米，两端采纳135°角弧形弯管连接至 PVC 排水管，圆顺过渡至衬砌表面，水沟电缆槽施工时接入侧沟。编制： 复核： 签收： 年 月 日技 术 交 底 书下载后可任意编辑单位：沪昆客专湖南段 CKTJ-3 标中铁十一局集团项目经理部三分部 编号：主送单位隧道架子队第 2 页 共 4 页工程名称防排水工程日期2024-5-30 交底内容：为进一步法律规范隧道防排水施工，提高各施工队的施工水平，确保二衬防排水工程施工质量，特编制本交底。纵向排水盲管的固定采纳混凝土托墙法施工，相关施工工序如下：在纵向盲管下部施做宽 10cm 与二衬同标号的混凝土托墙。纵向盲管用土工布包裹一圈，先将防水板底边采纳压条铆钉在初支喷射混凝土上，再安装...
