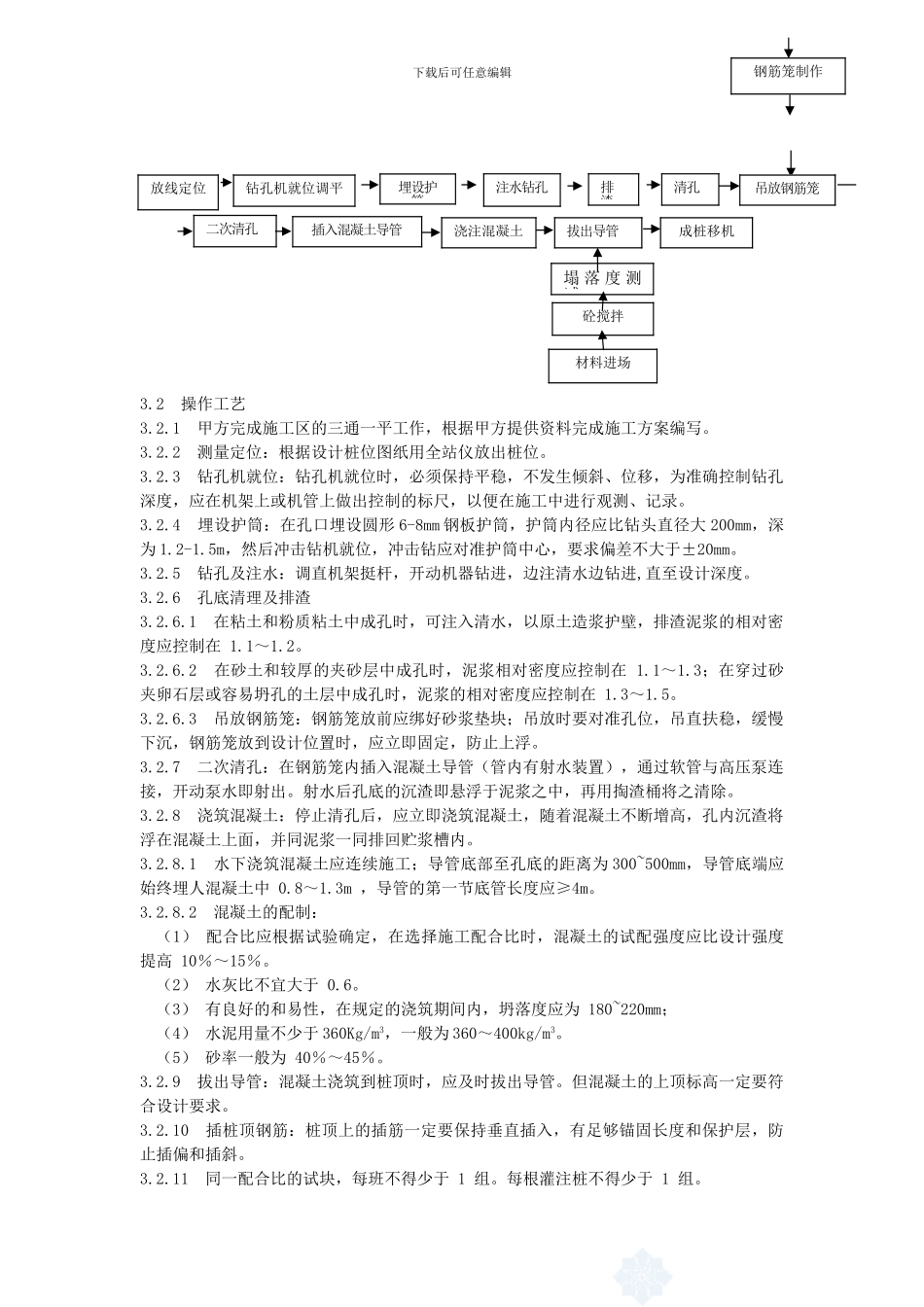

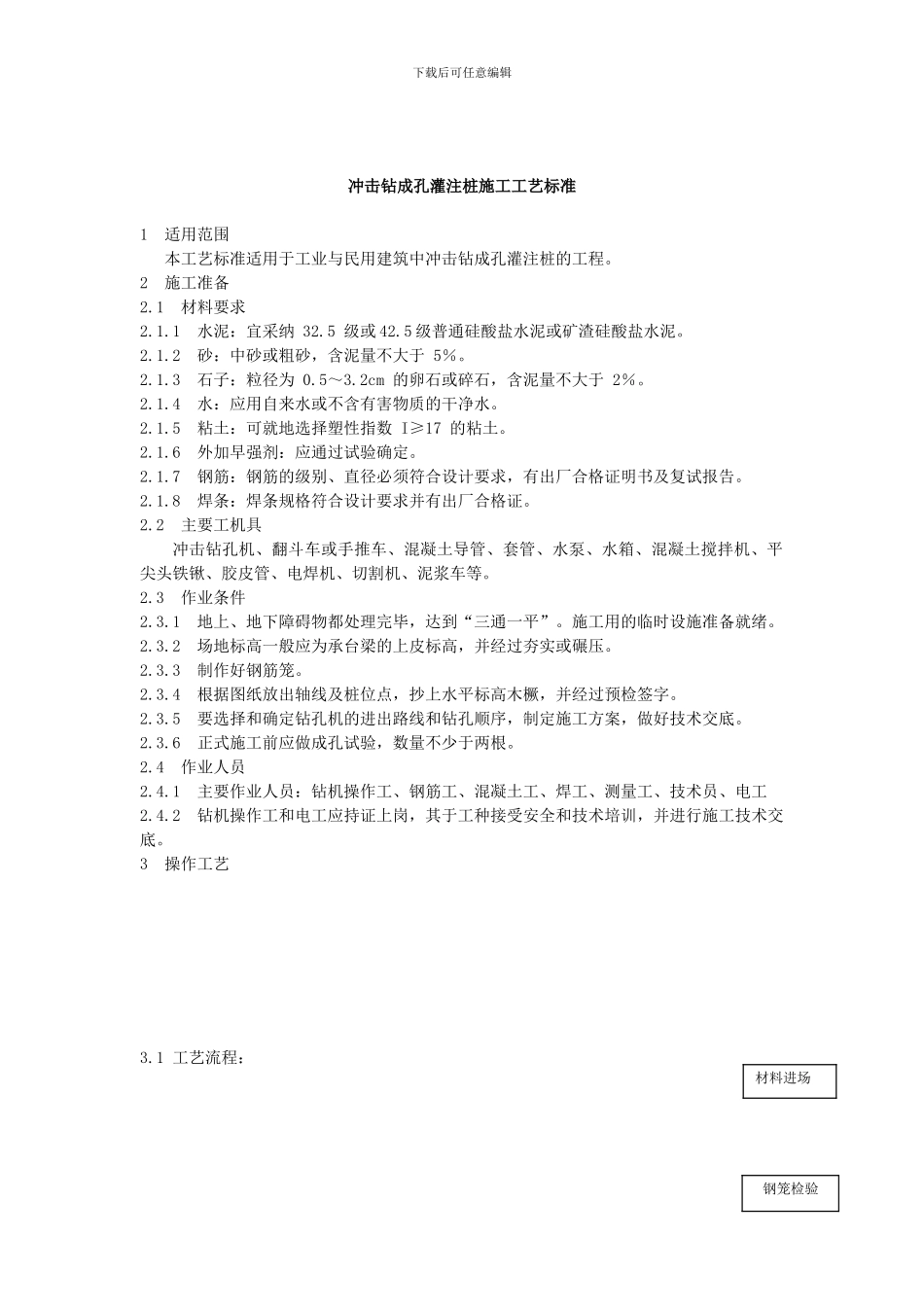

下载后可任意编辑冲击钻成孔灌注桩施工工艺标准 1 适用范围 本工艺标准适用于工业与民用建筑中冲击钻成孔灌注桩的工程。2 施工准备2.1 材料要求 2.1.1 水泥：宜采纳 32.5 级或 42.5 级普通硅酸盐水泥或矿渣硅酸盐水泥。2.1.2 砂：中砂或粗砂，含泥量不大于 5％。2.1.3 石子：粒径为 0.5～3.2cm 的卵石或碎石，含泥量不大于 2％。 2.1.4 水：应用自来水或不含有害物质的干净水。 2.1.5 粘土：可就地选择塑性指数 I≥17 的粘土。 2.1.6 外加早强剂：应通过试验确定。 2.1.7 钢筋：钢筋的级别、直径必须符合设计要求，有出厂合格证明书及复试报告。 2.1.8 焊条：焊条规格符合设计要求并有出厂合格证。2.2 主要工机具冲击钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、混凝土搅拌机、平尖头铁锹、胶皮管、电焊机、切割机、泥浆车等。 2.3 作业条件2.3.1 地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。 2.3.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。 2.3.3 制作好钢筋笼。2.3.4 根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签字。 2.3.5 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。2.3.6 正式施工前应做成孔试验，数量不少于两根。2.4 作业人员2.4.1 主要作业人员：钻机操作工、钢筋工、混凝土工、焊工、测量工、技术员、电工2.4.2 钻机操作工和电工应持证上岗，其于工种接受安全和技术培训，并进行施工技术交底。3 操作工艺3.1 工艺流程： 材料进场钢笼检验下载后可任意编辑 3.2 操作工艺3.2.1 甲方完成施工区的三通一平工作，根据甲方提供资料完成施工方案编写。3.2.2 测量定位：根据设计桩位图纸用全站仪放出桩位。3.2.3 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上做出控制的标尺，以便在施工中进行观测、记录。 3.2.4 埋设护筒：在孔口埋设圆形 6-8mm 钢板护筒，护筒内径应比钻头直径大 200mm，深为 1.2-1.5m，然后冲击钻机就位，冲击钻应对准护筒中心，要求偏差不大于±20mm。3.2.5 钻孔及注水：调直机架挺杆，开动机器钻进，边注清水边钻进,直至设计深度。 3.2.6 孔底清理及排渣 3.2.6.1 在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁，排渣泥浆的相对密度应控制在 1.1～1.2。 3.2.6.2 在砂土和较厚的夹砂层...
