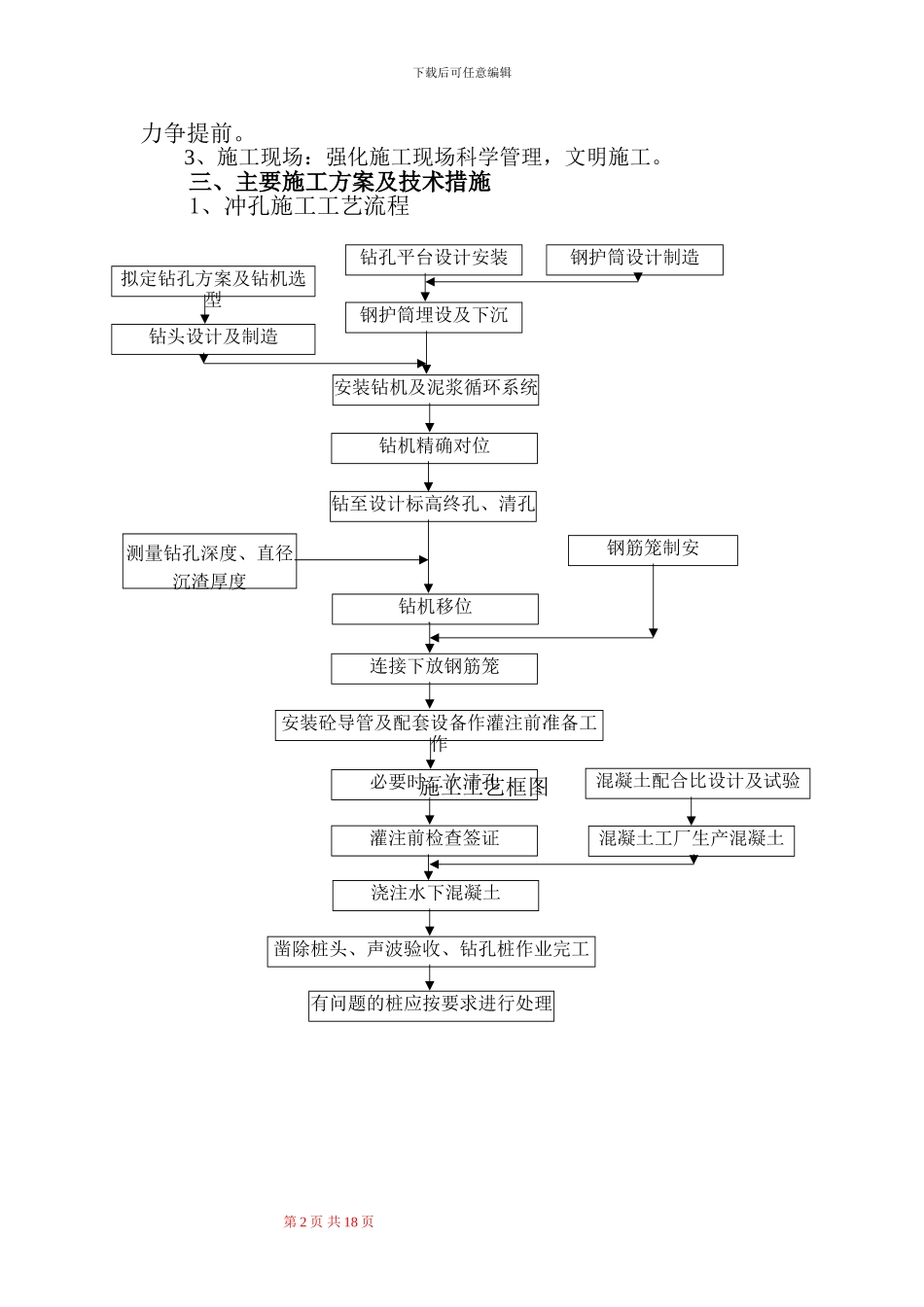

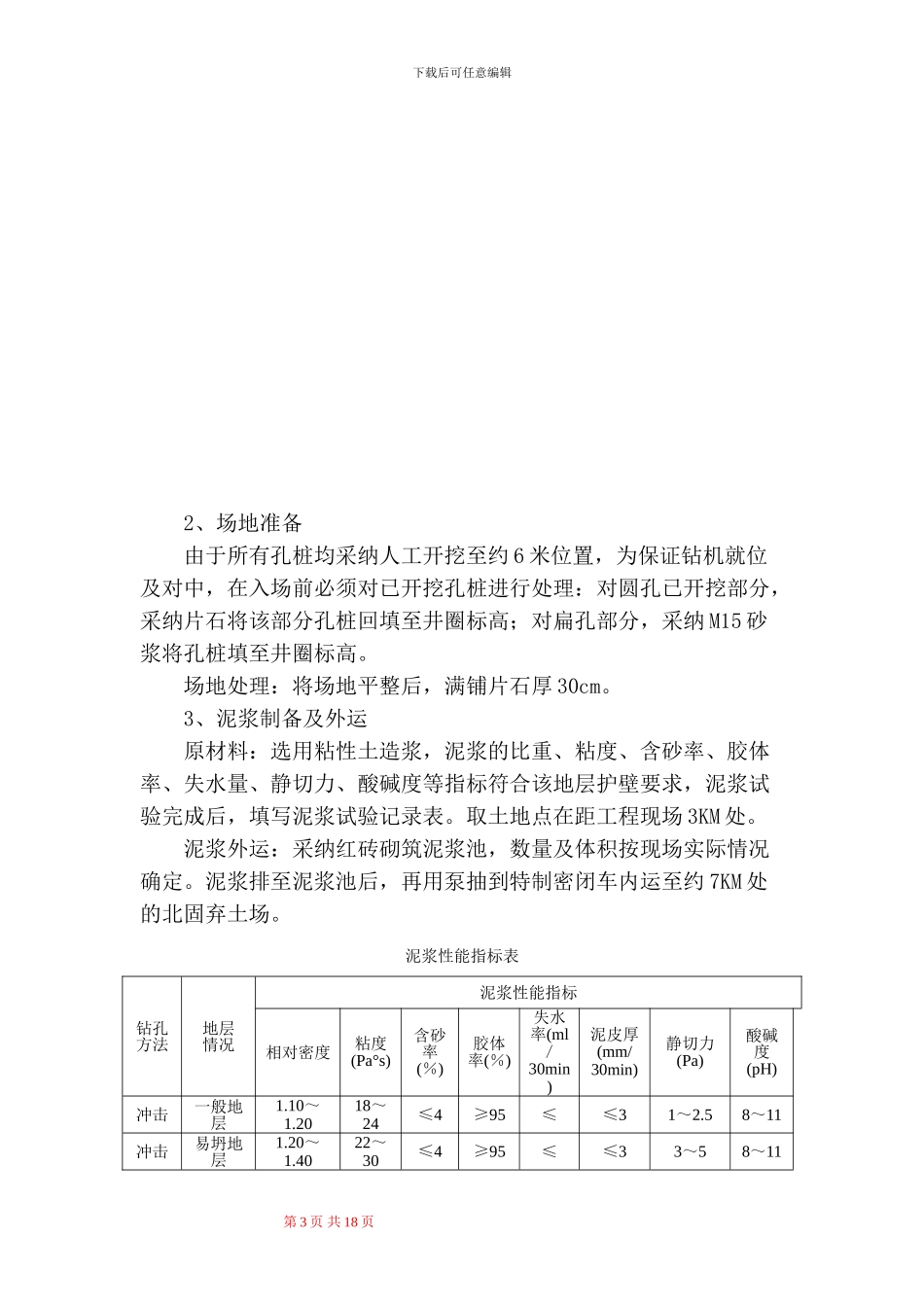

下载后可任意编辑南川区南涪铁路林堡安置还房工程机械成孔灌注桩专项施工方案一、工程概况 1、工程简介南川区南涪铁路林堡安置还房工程建筑面积约 18000m2,基础形式原设计为人工挖孔灌注桩,孔桩总数为 255 个,其中有63 个孔桩采纳人工挖孔已经钎探合格,其余孔桩因地质原因,变更为机械冲桩钻孔桩,其中扁孔有 31 个,圆孔有 161 个。2、工程地质概述:拟建场地内无基岩出露,据邻近场地出露的基岩露头观察实测资料:岩层以单斜产出,产状为 3450∠ 120。场地内无断层、挤压构造带通过,也不存在外来孤石,基岩连续稳定。出露地层为三叠系下统嘉陵江组(T1J),岩性主要为灰岩。根据场地周围地表调查,场区裂隙发育明显,但钻孔岩芯较完整,一般在 6~25cm,最长可达 80cm,根据本次钻探,并结合区域环境与原地貌分析,场地在原鱼塘区域以及现拟建 7#和 8#楼之间裂隙和溶洞发育明显,场地北部原鱼塘区域淤泥质粘土较深,经钻探揭露,场地存在基岩破裂带和溶洞空洞,但基岩裂隙和空洞多被淤泥质粘土和少量灰岩碎块石填充。综合分析,场地基岩溶裂较发育,场地的区域部分区域地质环境较差地形总体坡度 5~29º。灌注桩成孔时,穿越淤泥层将成为本工程施工的难点,要克服塌孔、缩径、串浆、漏浆等现象。3、场地概述场地地处水田,场地平整,但淤泥、软土较厚。施工时,机械易发生下陷现象。场地交通方便,施工范围非常狭窄。二、施工工程目标1、工程质量:保证桩基分项工程合格。2、建设周期:以合同工期为依据,落实措施;确保工期, 第 1 页 共 18 页下载后可任意编辑力争提前。3、施工现场:强化施工现场科学管理,文明施工。三、主要施工方案及技术措施1、冲孔施工工艺流程施工工艺框图 第 2 页 共 18 页钻孔平台设计安装拟定钻孔方案及钻机选型钢护筒设计制造钢护筒埋设及下沉安装钻机及泥浆循环系统钻机精确对位钻至设计标高终孔、清孔钻头设计及制造钻机移位测量钻孔深度、直径沉渣厚度钢筋笼制安连接下放钢筋笼安装砼导管及配套设备作灌注前准备工作必要时二次清孔灌注前检查签证混凝土配合比设计及试验混凝土工厂生产混凝土浇注水下混凝土凿除桩头、声波验收、钻孔桩作业完工有问题的桩应按要求进行处理下载后可任意编辑2、场地准备由于所有孔桩均采纳人工开挖至约 6 米位置,为保证钻机就位及对中,在入场前必须对已开挖孔桩进行处理:对圆孔已开挖部分,采纳片石将该部分孔桩回填至井圈标高;对扁孔部分,...
