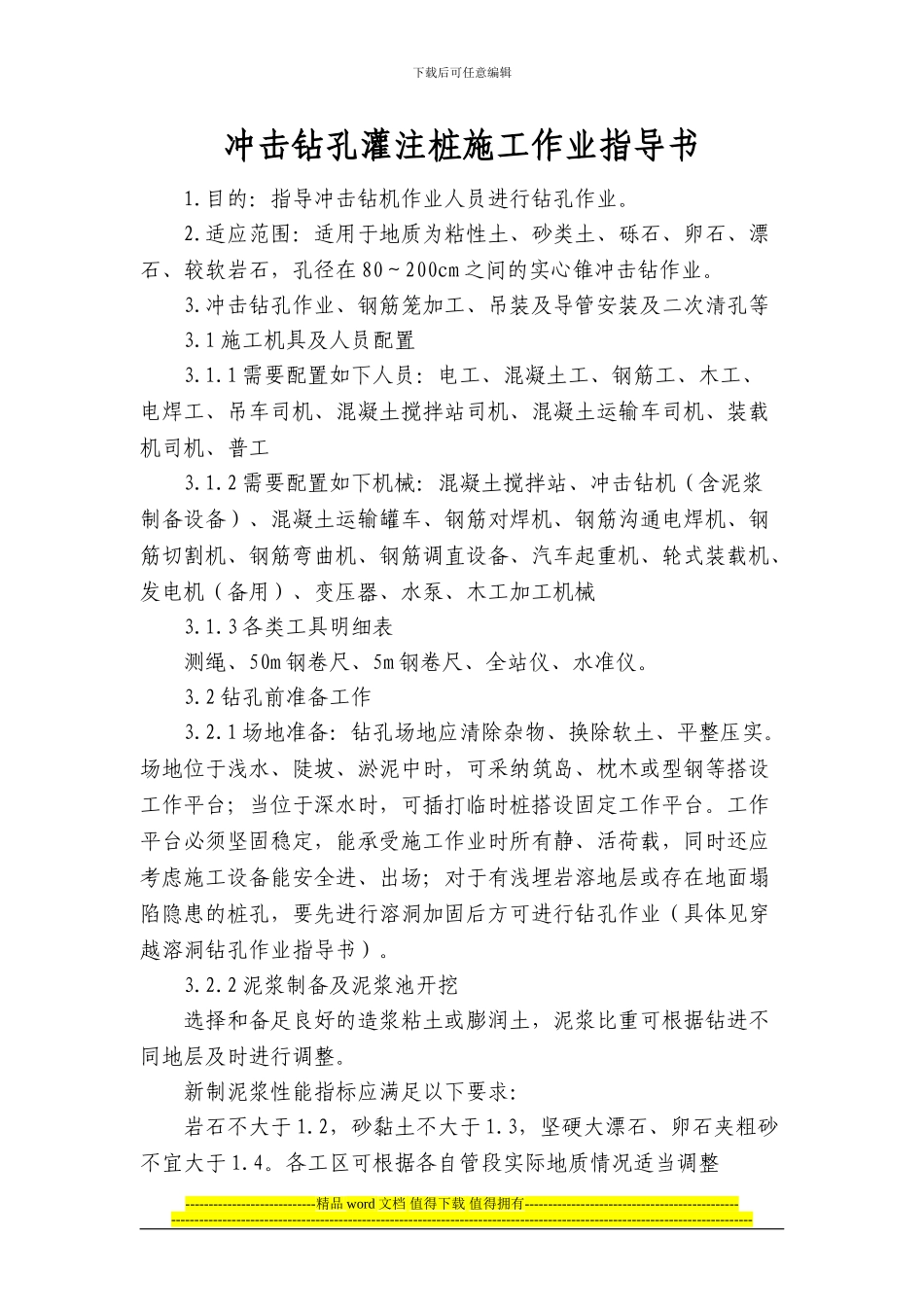

下载后可任意编辑冲击钻孔灌注桩施工作业指导书1.目的：指导冲击钻机作业人员进行钻孔作业。2.适应范围：适用于地质为粘性土、砂类土、砾石、卵石、漂石、较软岩石，孔径在 80～200cm 之间的实心锥冲击钻作业。3.冲击钻孔作业、钢筋笼加工、吊装及导管安装及二次清孔等3.1 施工机具及人员配置3.1.1 需要配置如下人员：电工、混凝土工、钢筋工、木工、电焊工、吊车司机、混凝土搅拌站司机、混凝土运输车司机、装载机司机、普工3.1.2 需要配置如下机械：混凝土搅拌站、冲击钻机（含泥浆制备设备）、混凝土运输罐车、钢筋对焊机、钢筋沟通电焊机、钢筋切割机、钢筋弯曲机、钢筋调直设备、汽车起重机、轮式装载机、发电机（备用）、变压器、水泵、木工加工机械3.1.3 各类工具明细表测绳、50m 钢卷尺、5m 钢卷尺、全站仪、水准仪。3.2 钻孔前准备工作3.2.1 场地准备：钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、淤泥中时，可采纳筑岛、枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场；对于有浅埋岩溶地层或存在地面塌陷隐患的桩孔，要先进行溶洞加固后方可进行钻孔作业（具体见穿越溶洞钻孔作业指导书）。3.2.2 泥浆制备及泥浆池开挖选择和备足良好的造浆粘土或膨润土，泥浆比重可根据钻进不同地层及时进行调整。新制泥浆性能指标应满足以下要求：岩石不大于 1.2，砂黏土不大于 1.3，坚硬大漂石、卵石夹粗砂不宜大于 1.4。各工区可根据各自管段实际地质情况适当调整----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑粘度：一般地层 16～22s，松散易坍地层 19～28s。含砂率：新制泥浆不大于 4%。胶体率：不小于 95%。PH 值：大于 6.5。正常施工阶段泥浆循环分离系统每 2 个墩（台）设置一个，遇特别地段或大干时期泥浆每个墩（台）设置一个。泥浆采纳造浆粘土。每个泥浆制备及循环分离系统由泥浆搅拌机、泥浆池两个、沉淀池一个组成。泥浆池四周及导流槽沟槽宜固化处理，且高出原地面 20cm，避开地表水进入泥浆池及泥浆溢出。泥浆循环系统平面布置见下图所泥浆池的深...
