冲孔灌注桩试验桩施工方案VIP免费

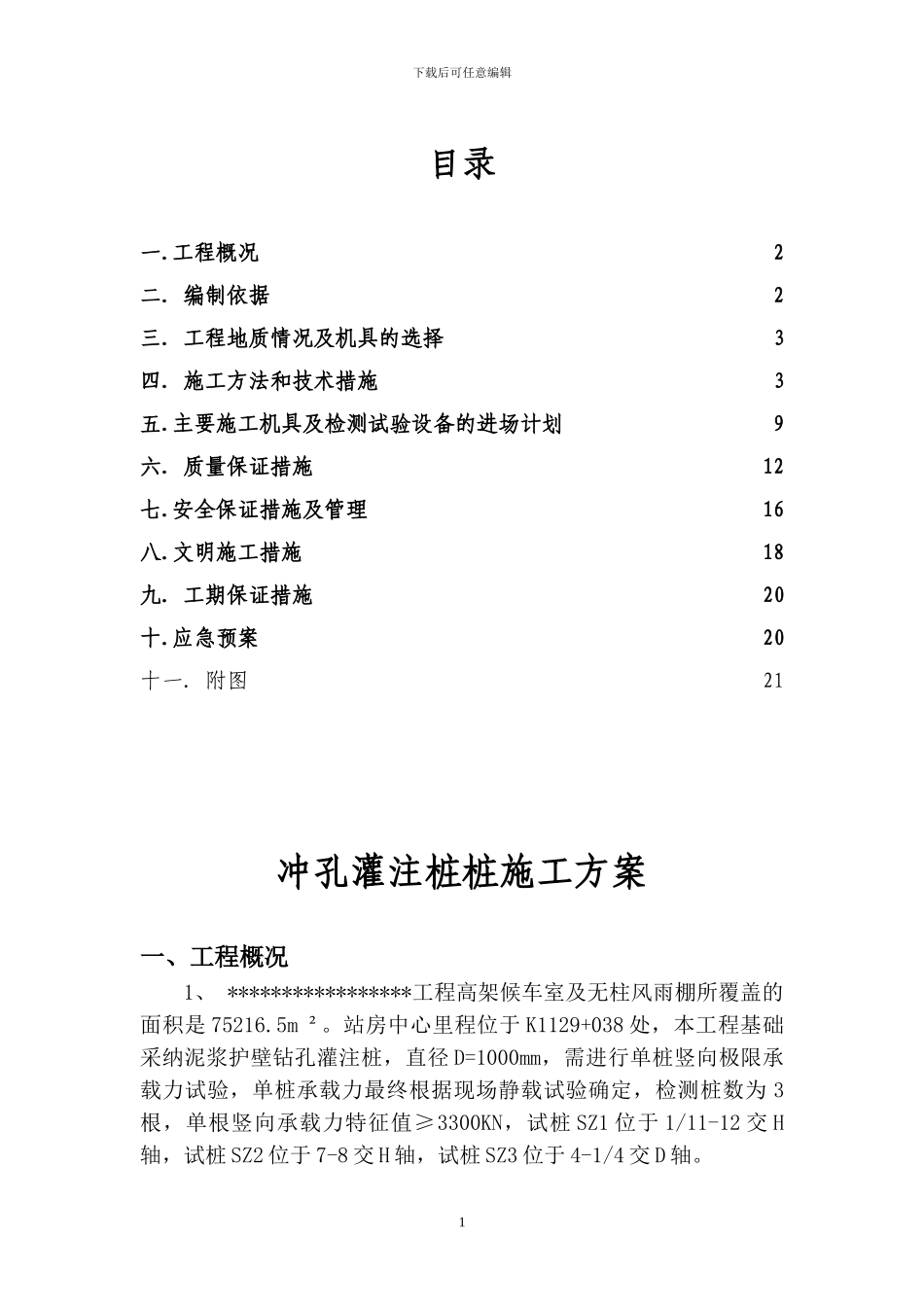

冲孔灌注桩试验桩施工方案_第1页
1/31

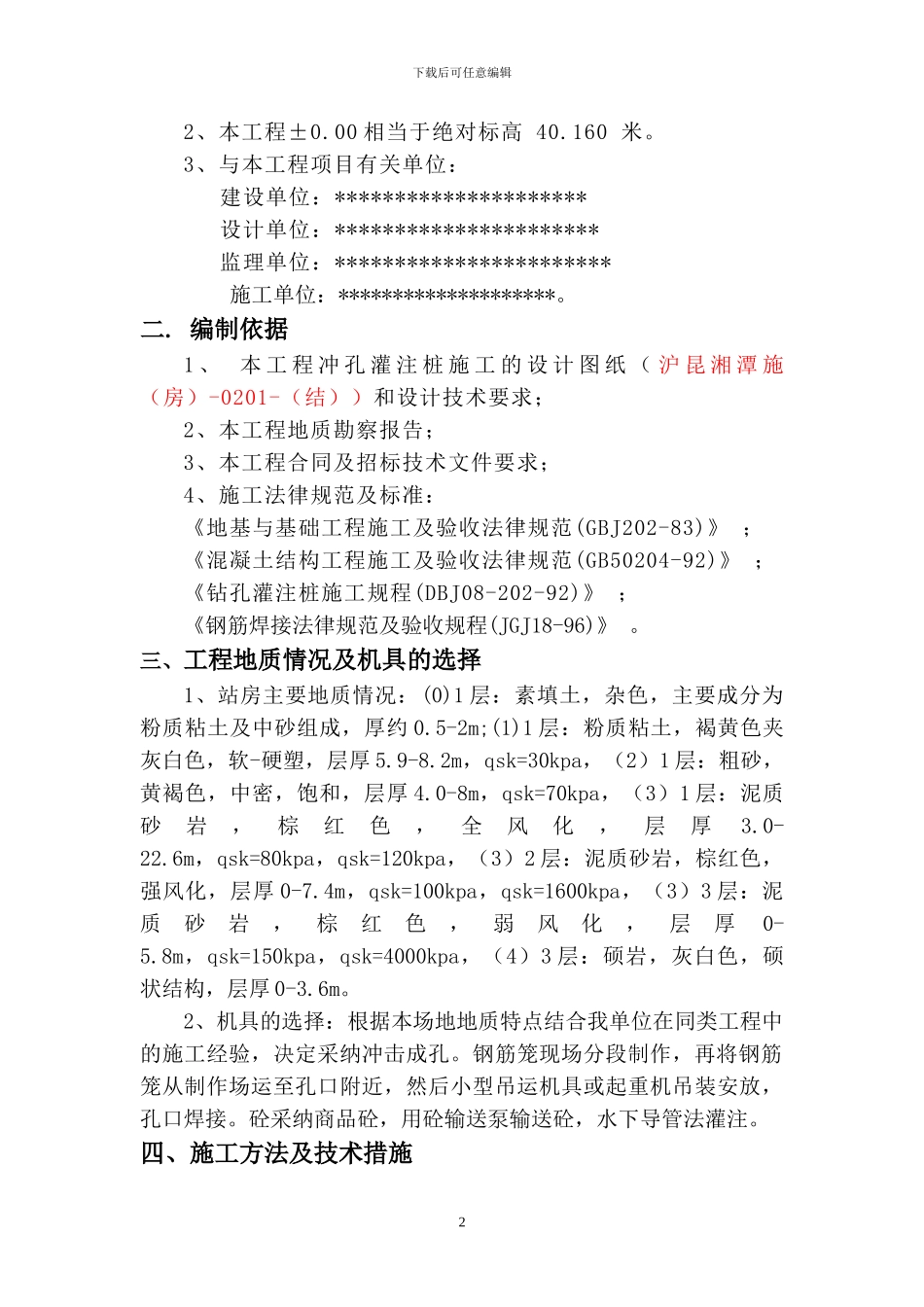

冲孔灌注桩试验桩施工方案_第2页
2/31
冲孔灌注桩试验桩施工方案_第3页
3/31
下载后可任意编辑目录一.工程概况2二. 编制依据2三. 工程地质情况及机具的选择3四. 施工方法和技术措施3五.主要施工机具及检测试验设备的进场计划9六. 质量保证措施12七.安全保证措施及管理16八.文明施工措施18九. 工期保证措施20十.应急预案20十一. 附图21冲孔灌注桩桩施工方案一、工程概况1、 *****************工程高架候车室及无柱风雨棚所覆盖的面积是 75216.5m ²。站房中心里程位于 K1129+038 处,本工程基础采纳泥浆护壁钻孔灌注桩,直径 D=1000mm,需进行单桩竖向极限承载力试验,单桩承载力最终根据现场静载试验确定,检测桩数为 3根,单根竖向承载力特征值≥3300KN,试桩 SZ1 位于 1/11-12 交 H轴,试桩 SZ2 位于 7-8 交 H 轴,试桩 SZ3 位于 4-1/4 交 D 轴。1下载后可任意编辑2、本工程±0.00 相当于绝对标高 40.160 米。3、与本工程项目有关单位: 建设单位:********************* 设计单位:********************** 监理单位:*********************** 施工单位:********************。二. 编制依据1 、 本 工 程 冲 孔 灌 注 桩 施 工 的 设 计 图 纸 ( 沪 昆 湘 潭 施(房)-0201-(结))和设计技术要求;2、本工程地质勘察报告;3、本工程合同及招标技术文件要求;4、施工法律规范及标准:《地基与基础工程施工及验收法律规范(GBJ202-83)》 ;《混凝土结构工程施工及验收法律规范(GB50204-92)》 ;《钻孔灌注桩施工规程(DBJ08-202-92)》 ;《钢筋焊接法律规范及验收规程(JGJ18-96)》 。三、工程地质情况及机具的选择1、站房主要地质情况:(0)1 层:素填土,杂色,主要成分为粉质粘土及中砂组成,厚约 0.5-2m;(1)1 层:粉质粘土,褐黄色夹灰白色,软-硬塑,层厚 5.9-8.2m,qsk=30kpa,(2)1 层:粗砂,黄褐色,中密,饱和,层厚 4.0-8m,qsk=70kpa,(3)1 层:泥质砂岩,棕红色,全风化,层厚3.0-22.6m,qsk=80kpa,qsk=120kpa,(3)2 层:泥质砂岩,棕红色,强风化,层厚 0-7.4m,qsk=100kpa,qsk=1600kpa,(3)3 层:泥质砂岩,棕红色,弱风化,层厚0-5.8m,qsk=150kpa,qsk=4000kpa,(4)3 层:硕岩,灰白色,硕状结构,层厚 0-3.6m。2、机具的选择:根据本场地地质特点结合我单位在同类工程中的施工经验,决定采纳冲击成孔。钢筋笼现场分段制作,再将钢筋笼从制作场运至孔口附近,然后小型吊运机具或起重机吊装安放,孔口焊接。砼采纳...
