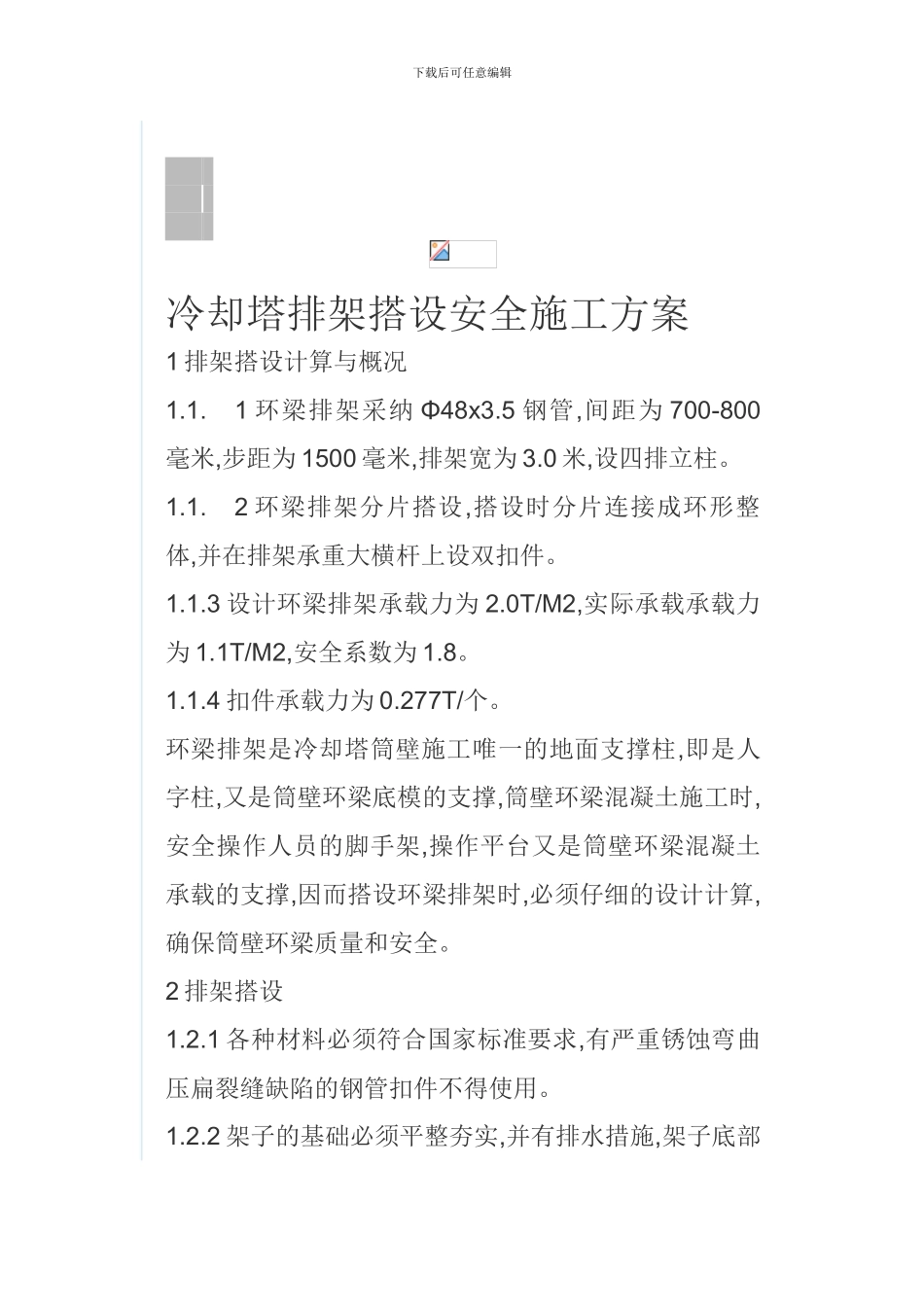

下载后可任意编辑冷却塔排架搭设安全施工方案1 排架搭设计算与概况1.1. 1 环梁排架采纳 Φ48x3.5 钢管,间距为 700-800毫米,步距为 1500 毫米,排架宽为 3.0 米,设四排立柱。1.1. 2 环梁排架分片搭设,搭设时分片连接成环形整体,并在排架承重大横杆上设双扣件。1.1.3 设计环梁排架承载力为 2.0T/M2,实际承载承载力为 1.1T/M2,安全系数为 1.8。1.1.4 扣件承载力为 0.277T/个。环梁排架是冷却塔筒壁施工唯一的地面支撑柱,即是人字柱,又是筒壁环梁底模的支撑,筒壁环梁混凝土施工时,安全操作人员的脚手架,操作平台又是筒壁环梁混凝土承载的支撑,因而搭设环梁排架时,必须仔细的设计计算,确保筒壁环梁质量和安全。2 排架搭设1.2.1 各种材料必须符合国家标准要求,有严重锈蚀弯曲压扁裂缝缺陷的钢管扣件不得使用。1.2.2 架子的基础必须平整夯实,并有排水措施,架子底部下载后可任意编辑必须用木脚手板及其他材料垫立杆。1.2.3 立杆间距不大于 1.5 米,相邻杆的接头不得在同一步内,各杆的垂直偏差不得大于架高 1/200。1.2.4 钢管脚手架必须使用扣件,钢管接头必须使用对接扣件,不得错开,脚手架各杆件相交处,扣件处伸出的端头均应大于 100 毫米,以防滑落。1.2.5 铺板必须平整密实,接头不小于 200 毫米,探头不大于 150 毫米,如用钢脚手架,板必须采纳人员防滑和防止钢板滑动措施,有铺板的脚手板应用铅丝绑牢。1.2.6 每 20 米立杆拉一次风绳[立杆与地面夹角为 45-60]1.2.7 人字柱通过处,立杆大横杆不能通用,因而必须采纳卸荷加固措施。1.2.8 搭设排架时,从第二步开始,每步设护栏杆,加围小眼立网,上下封死。1.2.9 上下斜道的设置应按标准要求设置,宽 1.2 米,坡度不能大于 1:3,防滑条间距不大于 300 毫米,拐角平台不小于 6M2。3 排架拆除1.3.1 架子拆除,应划分作业区,架子拆除时,环梁混凝土强度必须达到 100%,周围设绳栏或竖禁戒标志,地面设下载后可任意编辑专人指挥,禁止非工作人员入内。1.3.2 拆除顺序从上而下,先搭后拆,后搭先拆的原则,即先拆栏杆脚手板剪刀撑斜撑,而后拆小横杆立杆等分片一步一清的原则依次进行,严禁上下同时进行拆除作业。1.3.3 拆立杆时要先拖住立杆,再拆最后二个扣件,拆除大横杆斜撑剪刀撑时应拆中间扣件,然后拖住中间再解端头扣件。1.3.4 拆除时要统一指挥,上下平行动作协调,当解开与另一个人有关系的结扣时,应先通知对方,以防坠落。1.3.5 拆除严禁撞碰施工好的人字柱及环梁。1.3.6 拆除...
