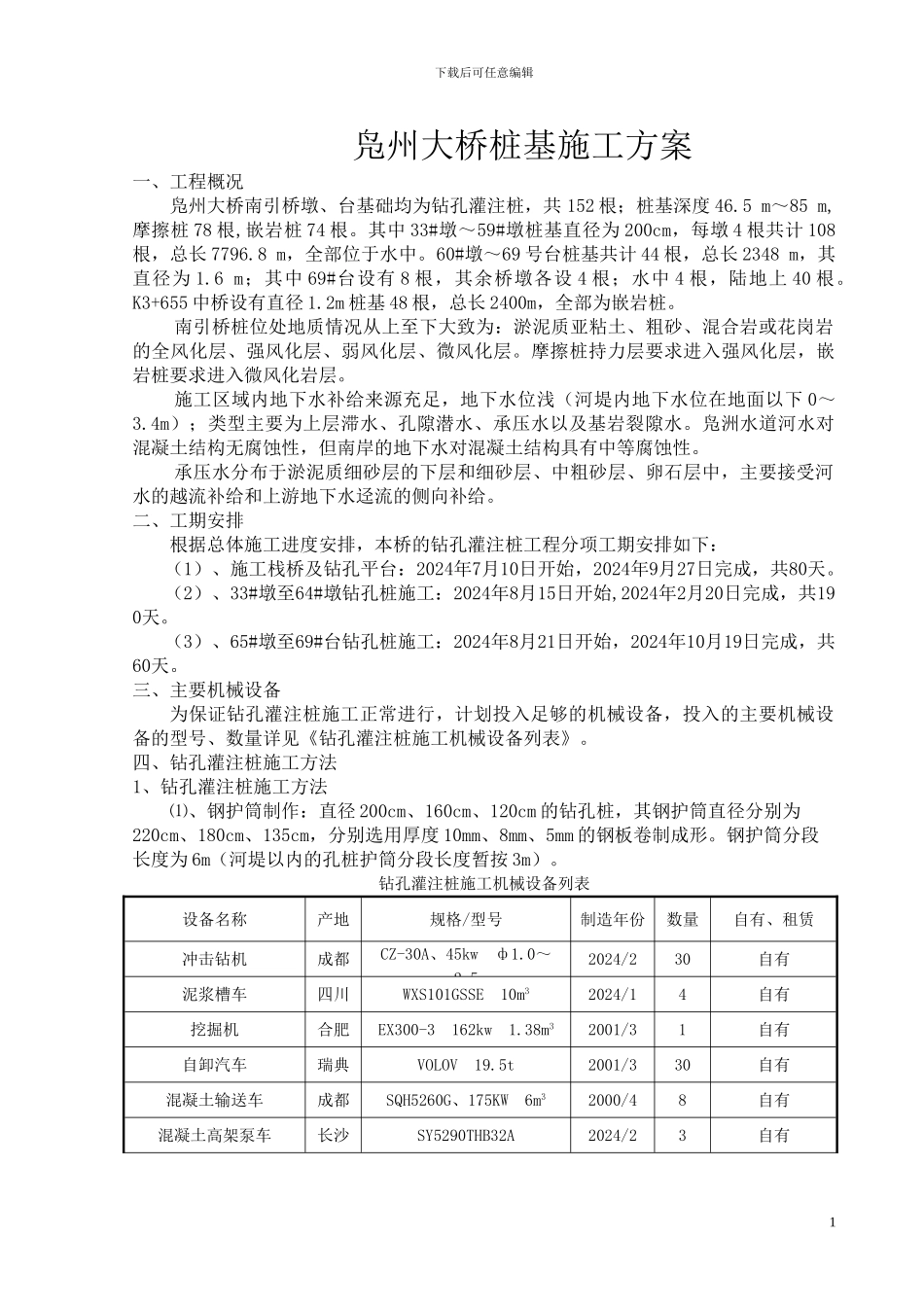

下载后可任意编辑凫州大桥桩基施工方案一、工程概况凫州大桥南引桥墩、台基础均为钻孔灌注桩，共 152 根；桩基深度 46.5 m～85 m,摩擦桩 78 根,嵌岩桩 74 根。其中 33#墩～59#墩桩基直径为 200cm，每墩 4 根共计 108根，总长 7796.8 m，全部位于水中。60#墩～69 号台桩基共计 44 根，总长 2348 m，其直径为 1.6 m；其中 69#台设有 8 根，其余桥墩各设 4 根；水中 4 根，陆地上 40 根。K3+655 中桥设有直径 1.2m 桩基 48 根，总长 2400m，全部为嵌岩桩。南引桥桩位处地质情况从上至下大致为：淤泥质亚粘土、粗砂、混合岩或花岗岩的全风化层、强风化层、弱风化层、微风化层。摩擦桩持力层要求进入强风化层，嵌岩桩要求进入微风化岩层。施工区域内地下水补给来源充足，地下水位浅（河堤内地下水位在地面以下 0～3.4m）；类型主要为上层滞水、孔隙潜水、承压水以及基岩裂隙水。凫洲水道河水对混凝土结构无腐蚀性，但南岸的地下水对混凝土结构具有中等腐蚀性。承压水分布于淤泥质细砂层的下层和细砂层、中粗砂层、卵石层中，主要接受河水的越流补给和上游地下水迳流的侧向补给。二、工期安排 根据总体施工进度安排，本桥的钻孔灌注桩工程分项工期安排如下： （1）、施工栈桥及钻孔平台：2024年7月10日开始，2024年9月27日完成，共80天。（2）、33#墩至64#墩钻孔桩施工：2024年8月15日开始,2024年2月20日完成，共190天。（3）、65#墩至69#台钻孔桩施工：2024年8月21日开始，2024年10月19日完成，共60天。三、主要机械设备为保证钻孔灌注桩施工正常进行，计划投入足够的机械设备，投入的主要机械设备的型号、数量详见《钻孔灌注桩施工机械设备列表》。四、钻孔灌注桩施工方法1、钻孔灌注桩施工方法⑴、钢护筒制作：直径 200cm、160cm、120cm 的钻孔桩，其钢护筒直径分别为220cm、180cm、135cm，分别选用厚度 10mm、8mm、5mm 的钢板卷制成形。钢护筒分段长度为 6m（河堤以内的孔桩护筒分段长度暂按 3m）。钻孔灌注桩施工机械设备列表设备名称产地规格/型号制造年份数量自有、租赁冲击钻机成都CZ-30A、45kw ф1.0～2.52024/230自有泥浆槽车四川WXS101GSSE 10m32024/14自有挖掘机合肥EX300-3 162kw 1.38m32001/31自有自卸汽车瑞典VOLOV 19.5t2001/330自有混凝土输送车成都SQH5260G、175KW 6m32000/48自有混凝土高架泵车长沙SY5290THB32A2024/23自有1下载后可任意编辑混凝土输送泵四川HB60D 60m3/h2000...
