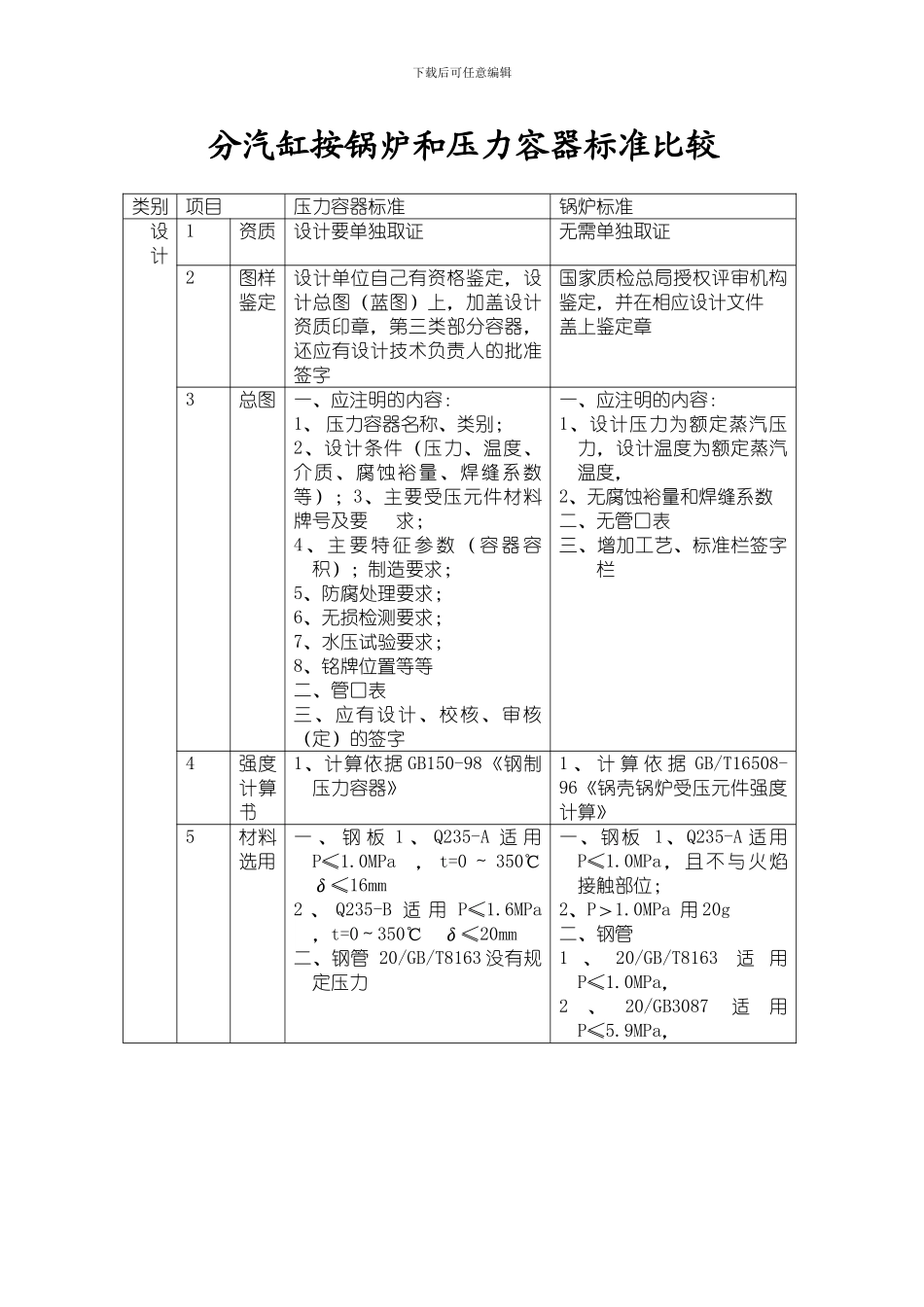

下载后可任意编辑分汽缸按锅炉和压力容器标准比较类别项目压力容器标准锅炉标准设计1资质设计要单独取证无需单独取证 2 图样鉴定设计单位自己有资格鉴定，设计总图（蓝图）上，加盖设计资质印章，第三类部分容器，还应有设计技术负责人的批准签字国家质检总局授权评审机构鉴定，并在相应设计文件盖上鉴定章3总图一、应注明的内容：1、 压力容器名称、类别；2、设计条件（压力、温度、介质、腐蚀裕量、焊缝系数等）；3、主要受压元件材料牌号及要 求；4 、 主 要 特 征 参 数 （ 容 器 容积）；制造要求；5、防腐处理要求；6、无损检测要求；7、水压试验要求；8、铭牌位置等等二、管口表三、应有设计、校核、审核（定）的签字一、应注明的内容：1、设计压力为额定蒸汽压力，设计温度为额定蒸汽温度，2、无腐蚀裕量和焊缝系数二、无管口表三、增加工艺、标准栏签字栏4强度计算书1、计算依据 GB150-98《钢制压力容器》1 、 计 算 依 据 GB/T16508-96《锅壳锅炉受压元件强度计算》5材料选用一 、 钢 板 1 、 Q235-A 适 用P≤1.0MPa ， t=0 ～ 350℃ δ≤16mm2 、 Q235-B 适 用 P≤1.6MPa ，t=0～350℃ δ≤20mm二、钢管 20/GB/T8163 没有规定压力一、钢板 1、Q235-A 适用P≤1.0MPa，且不与火焰接触部位；2、P＞1.0MPa 用 20g二、钢管1 、 20/GB/T8163适 用P≤1.0MPa，2、20/GB3087适用P≤5.9MPa，下载后可任意编辑6检查孔1、 Di≤300，可以不开检查孔2、 300＜Di≤500，开手孔 2只3、 Di＞300，按要求应开检查孔 ， 因 特 别 情 况 不 开 应100%无损检测不是很明确，应满足安装、检修、运行监视和清洗的需要类别项目压力容器标准锅炉标准制造检验1金属铭牌1、产品铭牌和注册铭牌在一起2、项目不同没有注册项2竣工图章竣工图章应有制造单位名称和制造许可证编号（盖有此章的图纸不得用于生产）没有3出厂资料1、 竣工图样（材料代用、无损检测改变、加工尺寸变更，按更改单在竣工图上直接标注，标注处有修改和 审 核 人 签 字 及 修 改 日期，应加盖竣工图章）2、 产品质量证明书及产品铭牌的拓印件3、 监检证书4、 强度计算书1、 无竣工图章2、 产品质量证明书格式和内容不同4存档资料1、 制造工艺图或制造工艺卡2、 材料证明文件及材料3、 焊接工艺4、 标准中允许制造厂选择的项目的记录5、 制造过程中及完工后的检查记录6、 原设计图和竣工图1、存档中没有设计...
