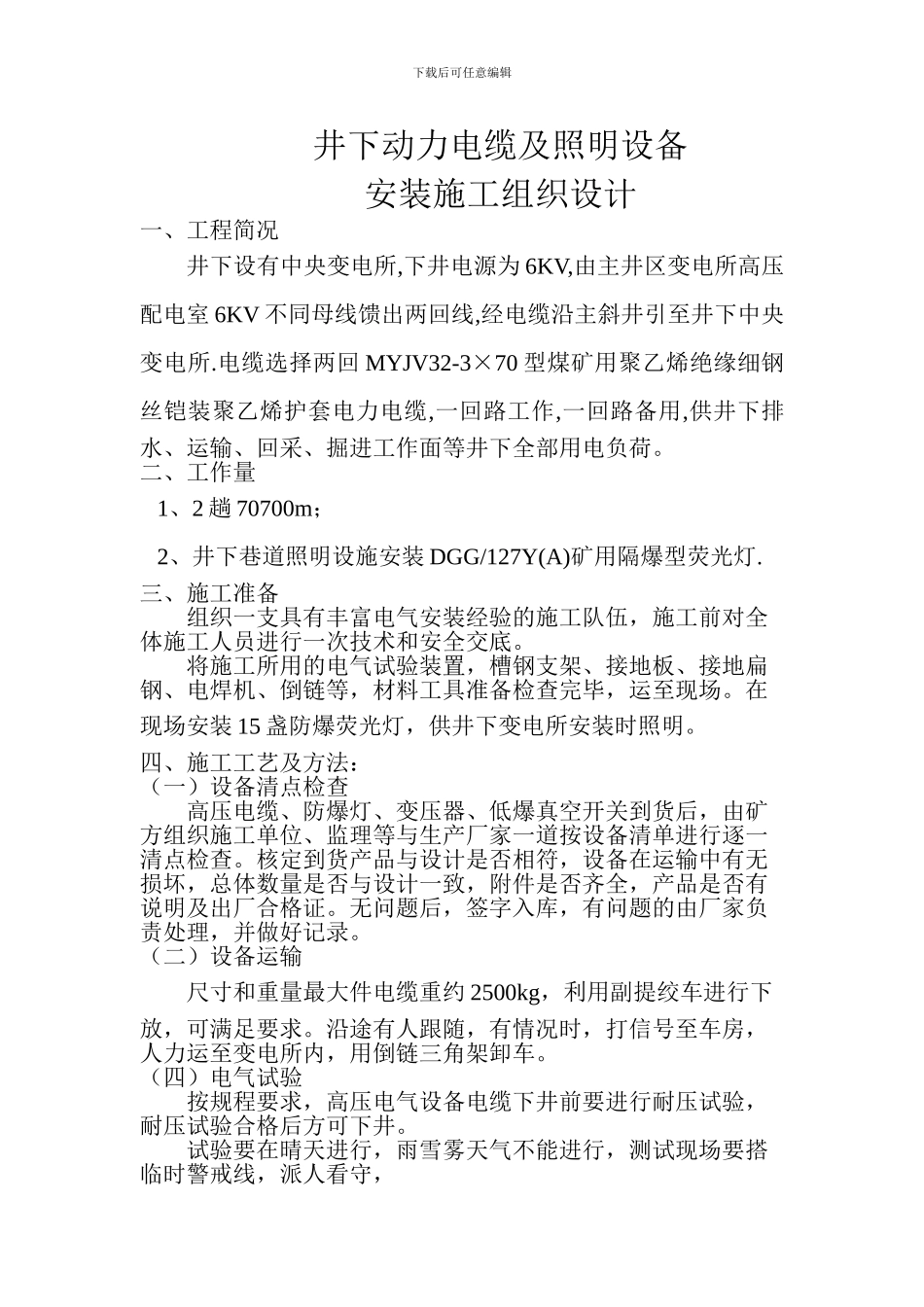

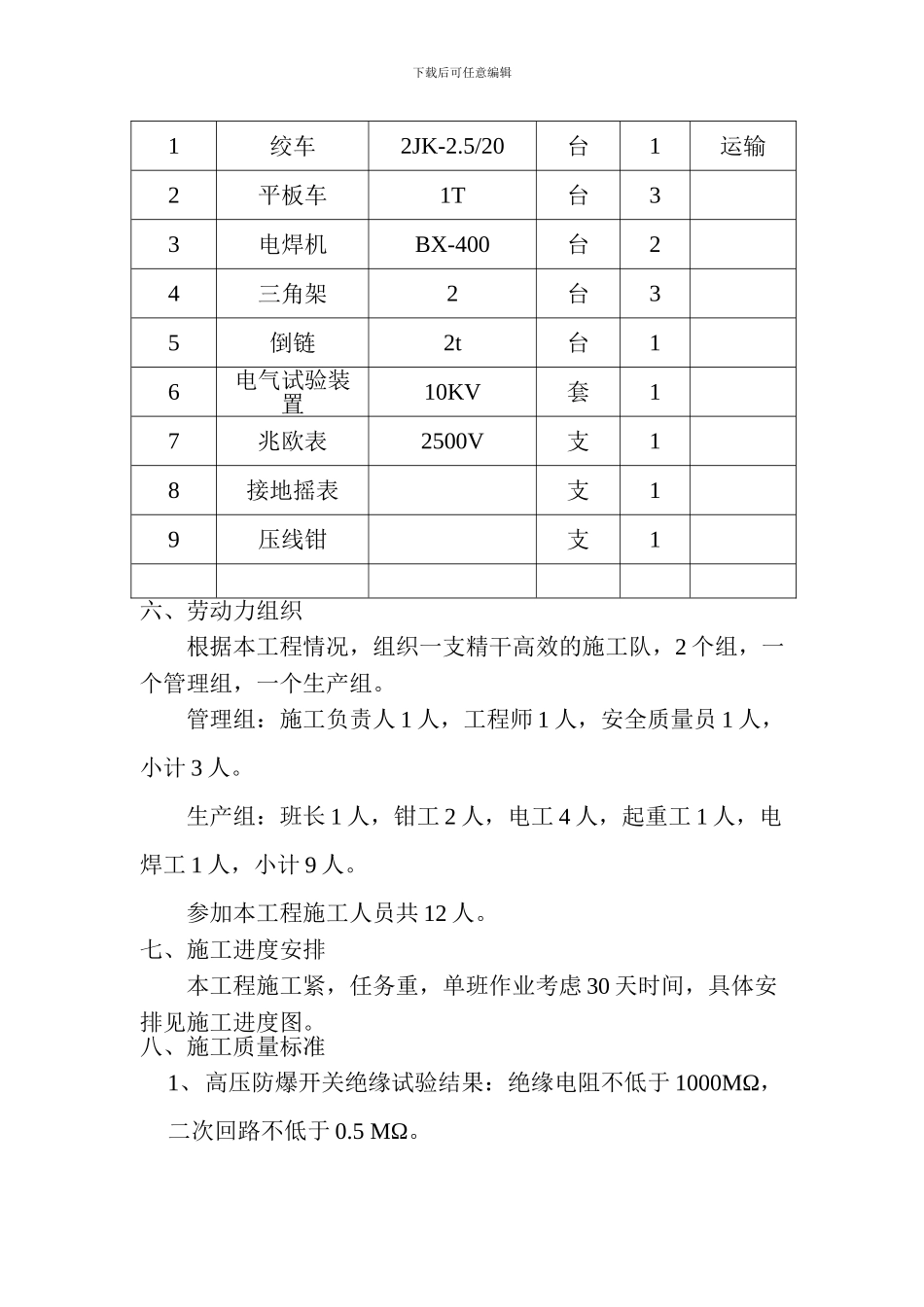

下载后可任意编辑井下动力电缆及照明设备安装施工组织设计一、工程简况井下设有中央变电所,下井电源为 6KV,由主井区变电所高压配电室 6KV 不同母线馈出两回线,经电缆沿主斜井引至井下中央变电所.电缆选择两回 MYJV32-3×70 型煤矿用聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆,一回路工作,一回路备用,供井下排水、运输、回采、掘进工作面等井下全部用电负荷。二、工作量 1、2 趟 70700m; 2、井下巷道照明设施安装 DGG/127Y(A)矿用隔爆型荧光灯.三、施工准备组织一支具有丰富电气安装经验的施工队伍,施工前对全体施工人员进行一次技术和安全交底。将施工所用的电气试验装置,槽钢支架、接地板、接地扁钢、电焊机、倒链等,材料工具准备检查完毕,运至现场。在现场安装 15 盏防爆荧光灯,供井下变电所安装时照明。四、施工工艺及方法:(一)设备清点检查高压电缆、防爆灯、变压器、低爆真空开关到货后,由矿方组织施工单位、监理等与生产厂家一道按设备清单进行逐一清点检查。核定到货产品与设计是否相符,设备在运输中有无损坏,总体数量是否与设计一致,附件是否齐全,产品是否有说明及出厂合格证。无问题后,签字入库,有问题的由厂家负责处理,并做好记录。(二)设备运输尺寸和重量最大件电缆重约 2500kg,利用副提绞车进行下放,可满足要求。沿途有人跟随,有情况时,打信号至车房,人力运至变电所内,用倒链三角架卸车。(四)电气试验按规程要求,高压电气设备电缆下井前要进行耐压试验,耐压试验合格后方可下井。试验要在晴天进行,雨雪雾天气不能进行,测试现场要搭临时警戒线,派人看守,下载后可任意编辑试验完后,填写试验报告单,将开关及变压器的有关元器件恢复至原位,盖好箱盖。(五)低压防爆防爆灯安装根据设计位置,挂设防爆灯,编号,挂设整齐。(六)电缆敷设接线高低压电气设备就位后,根据接线方式,现场量取长度,考虑到电缆的走向,上盘,接线等。根据电缆头制作工艺要求,制作电缆头。对于进线柜,采纳环氧树脂浇注工艺终端头,负荷出线侧采纳密封圈,使用干包电缆头,高压电源头制作工艺要美观,相间不受力,相地之间距离符合要求,三相之间不交叉,裸露尽量少,对于爬电距离不够的,用黄蜡带包扎处理,电缆之间,排列整齐,不交叉,进出线曲率半径符合要求,美观,电缆沟内无杂物。防爆面上擦洁净,涂上防爆油,盖好盖,螺栓、弹簧垫数量、朝向、紧固程度符合要求,电缆头要有接地扁铜线。(九)接地装置...
