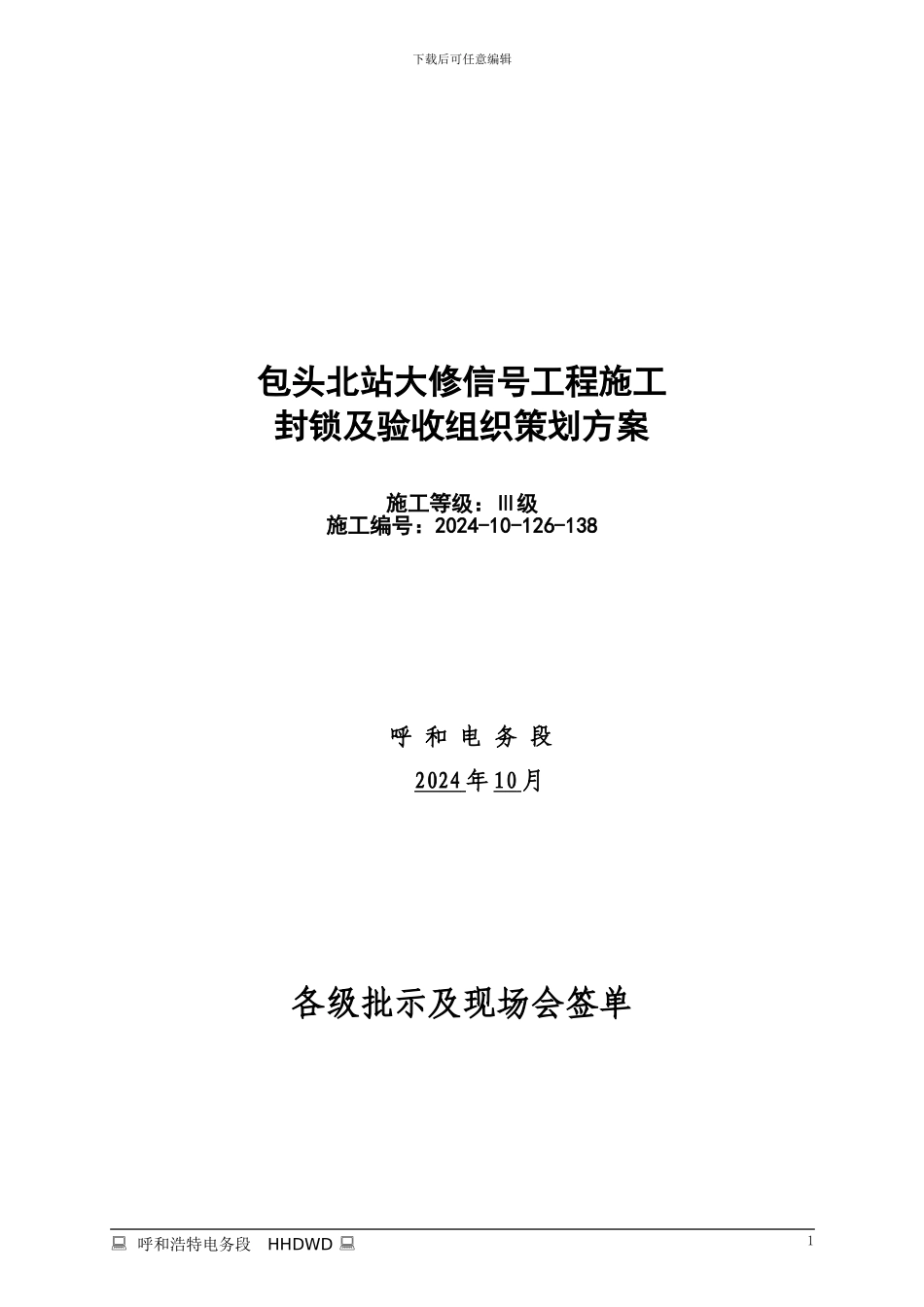

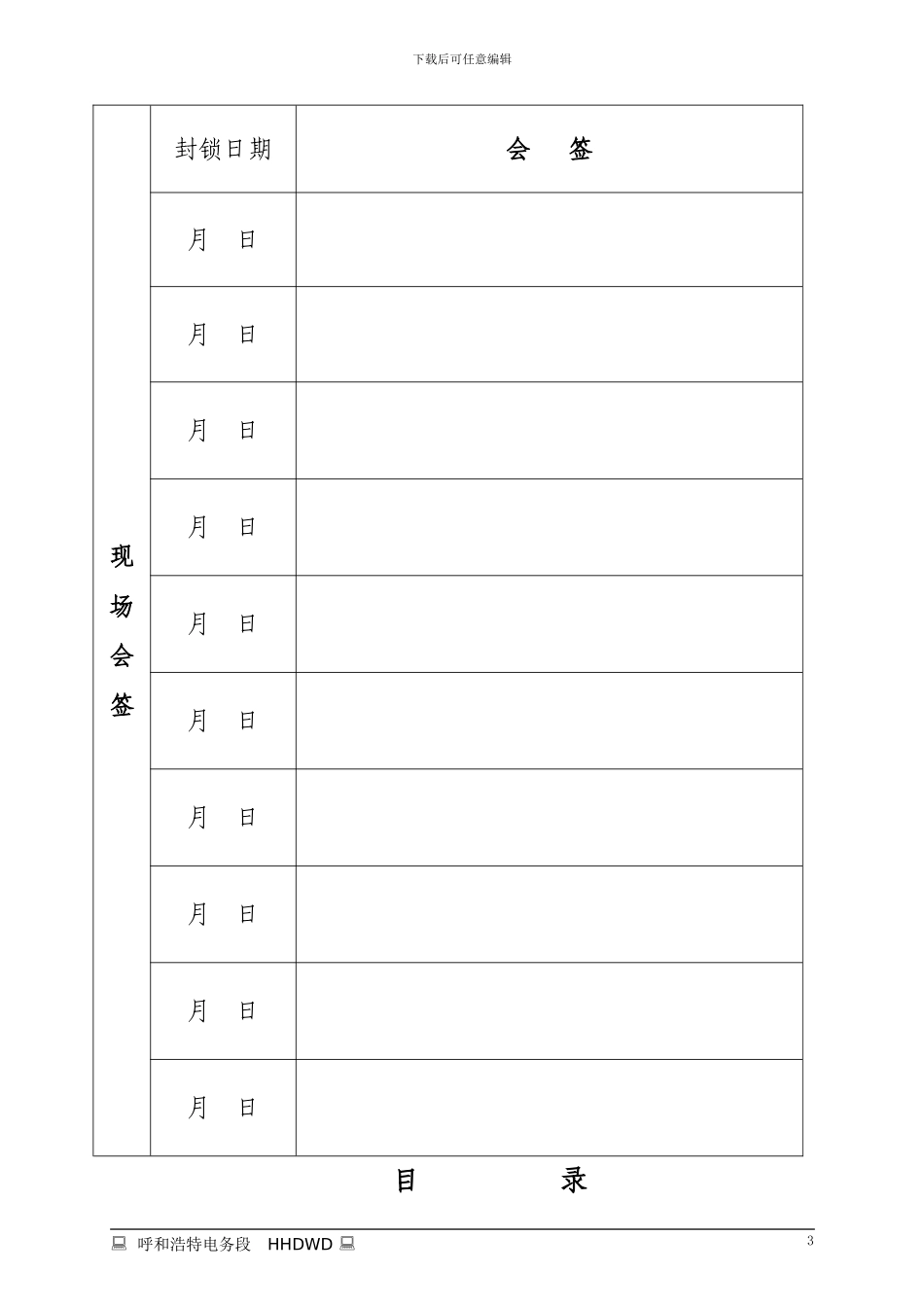

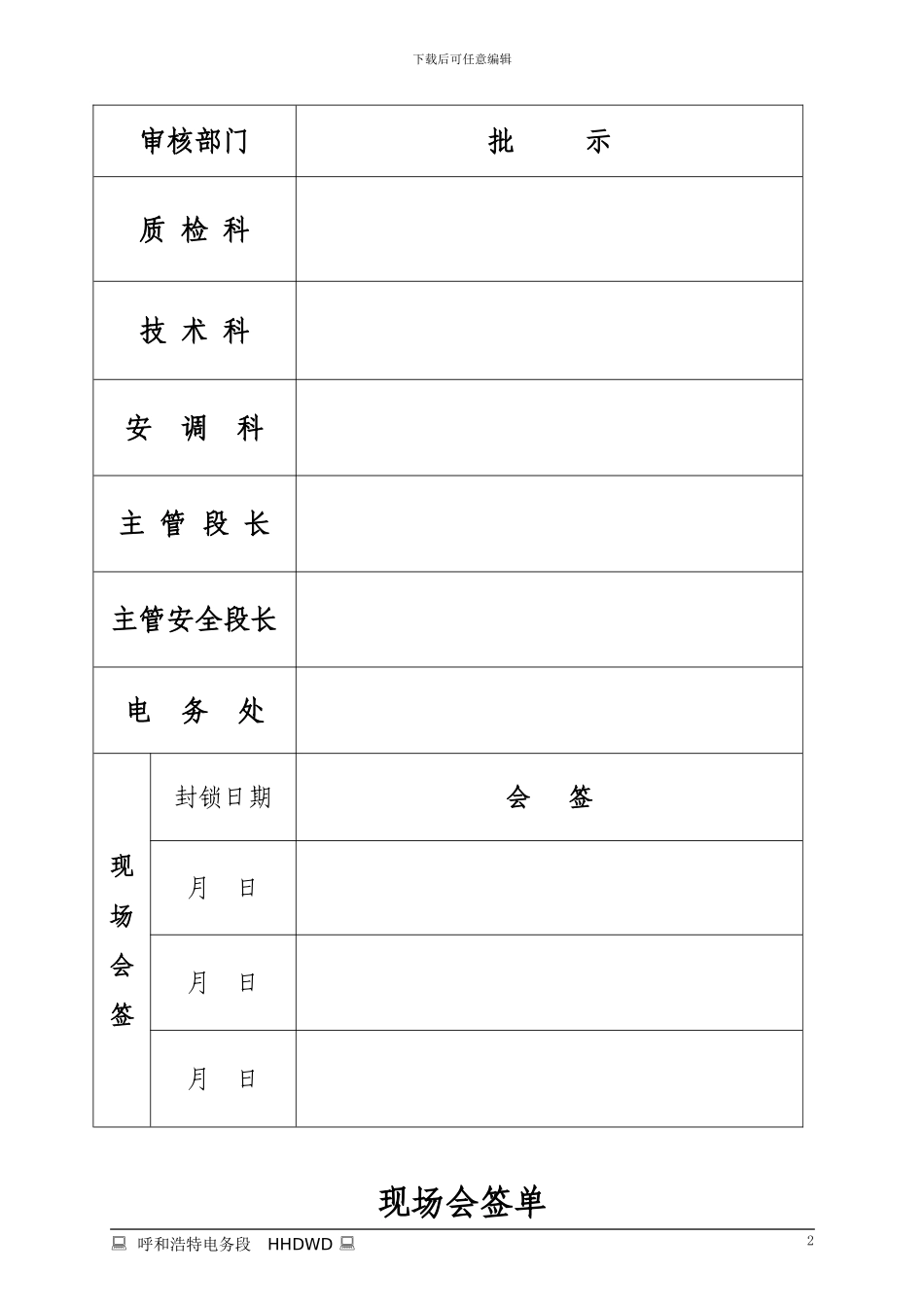

下载后可任意编辑包头北站大修信号工程施工封锁及验收组织策划方案 施工等级：Ⅲ级施工编号：2024-10-126-138呼 和 电 务 段 2024 年 10 月各级批示及现场会签单 呼和浩特电务段 HHDWD 1下载后可任意编辑现场会签单 呼和浩特电务段 HHDWD 审核部门批 示质 检 科技 术 科安 调 科主 管 段 长主管安全段长电 务 处现场会签封锁日期会 签月 日月 日月 日2下载后可任意编辑目 录 呼和浩特电务段 HHDWD 现场会签封锁日期会 签月 日月 日月 日月 日月 日月 日月 日月 日月 日月 日3下载后可任意编辑一、工程概况——————————————————————5二、施工验收组织机构——————————————————6三、施工工期安排————————————————————7四、主要施工作业机械、机具及仪器仪表配置————————8五、物资供应计划———————— ——————— ————9六、施工内容及方案———————————————————10七、具体作业内容————————————————————15八、岗位职责——————————————————————23九、施工安全保障措施——————————————————25十、安全卡控措施————————————————————28十一、工程的重点部位、关键工序的监控措施————————29七、应急预案——————————————————————30 第一章 工程概况包头北站北场，为非电气化牵引区段，既有信号联锁制式为计算机联锁（通号公司 DS6-11 型微机联锁设备），设有 TDCS 设备，智能化电源屏，联锁道岔 103 组，为直流电动转辙机牵引。轨道电路 101 个区段，为JZXC-480 型轨道电路。信号机 92 架。电缆采纳 PTYA23 综合护套扭绞电缆，干线电缆采纳水泥槽防护，电缆过桥、涵、道口采纳钢管防护，信号楼内均设有信号综合防雷接地系统。本次信号工程大修施工主要内容为：1、道岔转辙设备电动转辙机、安装装置、三杆、电缆盒全部更新，转辙设备采纳 ZD6型电动转辙机。其中 404#、406#、410#道岔计划更换 60kg/m9 号混凝土岔枕，转辙设备采纳 ZD6-E/J 型；408a/b#、408c/d#、412a/b#、412c/d#道岔计划更换 60kg/m9 号混凝土岔枕，转辙设备采纳 ZD6-F/G 型，室外电缆预留。2、信号机信号机采纳铝合金机构色灯信号机。（1）高柱信号机机构、灯丝转换继电器、变压器、...
