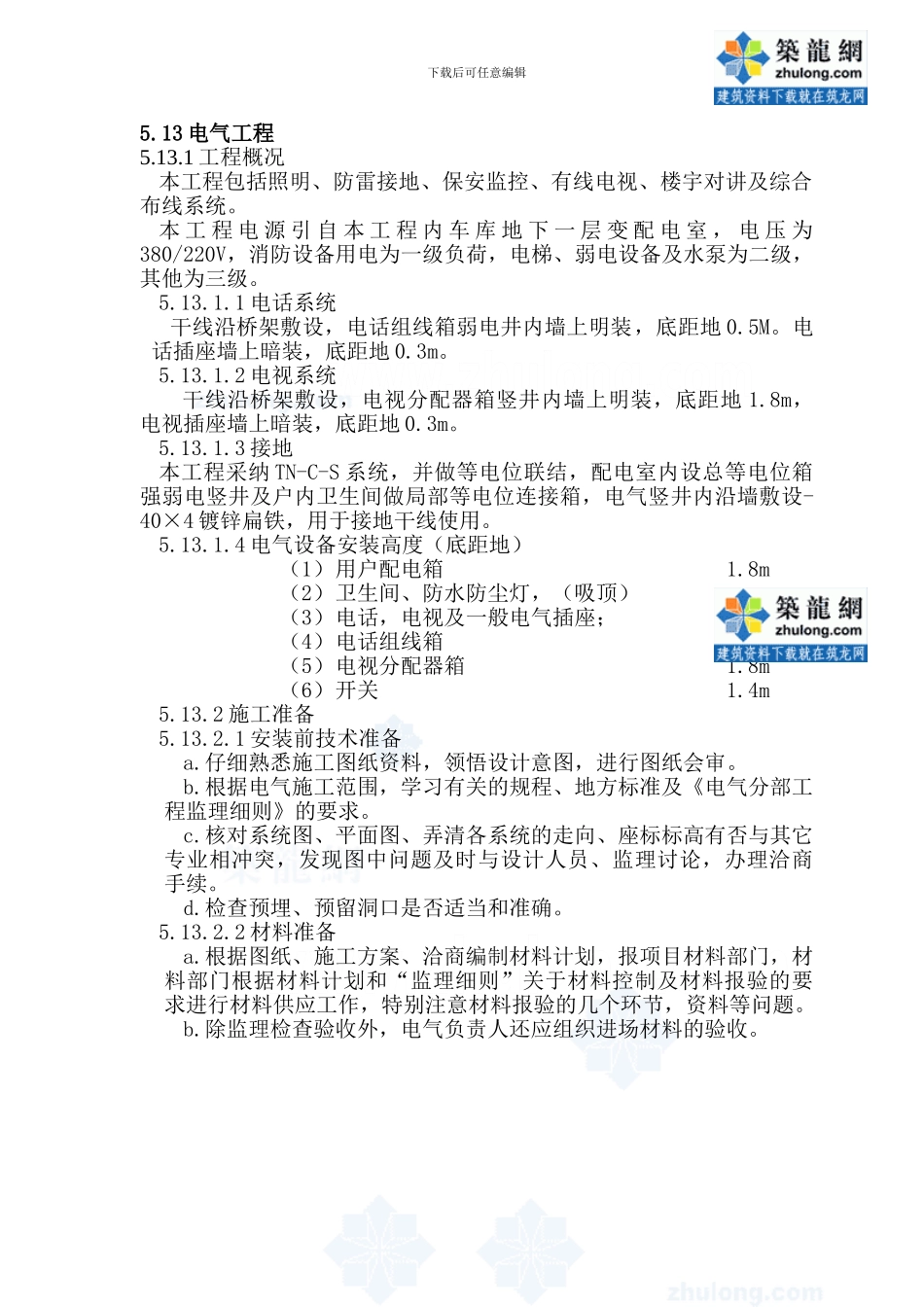

下载后可任意编辑5.13 电气工程5.13.1 工程概况本工程包括照明、防雷接地、保安监控、有线电视、楼宇对讲及综合布线系统。本 工 程 电 源 引 自 本 工 程 内 车 库 地 下 一 层 变 配 电 室 ， 电 压 为380/220V，消防设备用电为一级负荷，电梯、弱电设备及水泵为二级，其他为三级。5.13.1.1 电话系统干线沿桥架敷设，电话组线箱弱电井内墙上明装，底距地 0.5M。电话插座墙上暗装，底距地 0.3m。 5.13.1.2 电视系统 干线沿桥架敷设，电视分配器箱竖井内墙上明装，底距地 1.8m，电视插座墙上暗装，底距地 0.3m。5.13.1.3 接地本工程采纳 TN-C-S 系统，并做等电位联结，配电室内设总等电位箱强弱电竖井及户内卫生间做局部等电位连接箱，电气竖井内沿墙敷设-40×4 镀锌扁铁，用于接地干线使用。5.13.1.4 电气设备安装高度（底距地）（1）用户配电箱 1.8m（2）卫生间、防水防尘灯，（吸顶） （3）电话，电视及一般电气插座； 0.3m（4）电话组线箱 0.5m（5）电视分配器箱 1.8m （6）开关 1.4m5.13.2 施工准备5.13.2.1 安装前技术准备a.仔细熟悉施工图纸资料，领悟设计意图，进行图纸会审。b.根据电气施工范围，学习有关的规程、地方标准及《电气分部工程监理细则》的要求。c.核对系统图、平面图、弄清各系统的走向、座标标高有否与其它专业相冲突，发现图中问题及时与设计人员、监理讨论，办理洽商手续。d.检查预埋、预留洞口是否适当和准确。5.13.2.2 材料准备a.根据图纸、施工方案、洽商编制材料计划，报项目材料部门，材料部门根据材料计划和“监理细则”关于材料控制及材料报验的要求进行材料供应工作，特别注意材料报验的几个环节，资料等问题。b.除监理检查验收外，电气负责人还应组织进场材料的验收。下载后可任意编辑5.13.3.3 施工主要顺序：5.13.3.1 组织与管理1） 现场设电气施工负责人，负责技术与施工管理，由专业电工组负责施工，施工负责人参加项目生产会，根据项目部施工计划和电气工程量调配电工劳动力，并负责办理各种验收手续，处理技术变更、资料收集和整理（包括主要材料、成品的合格证）。2） 施工前组织班组学习施工图、施工方案和规程、法律规范、标准和图纸指定的标准图。 3） 根据现场施工质量、进度、安全情况定期召开生产会议，对出现的问题提出改进措施和办法。 随时征求甲方、监理方、监督站的意见，确保施工质量，改进工作。5.13.4 主要项目的施工方法、技术要...
