北京某商住楼工程外用吊篮施工方案-secretVIP免费

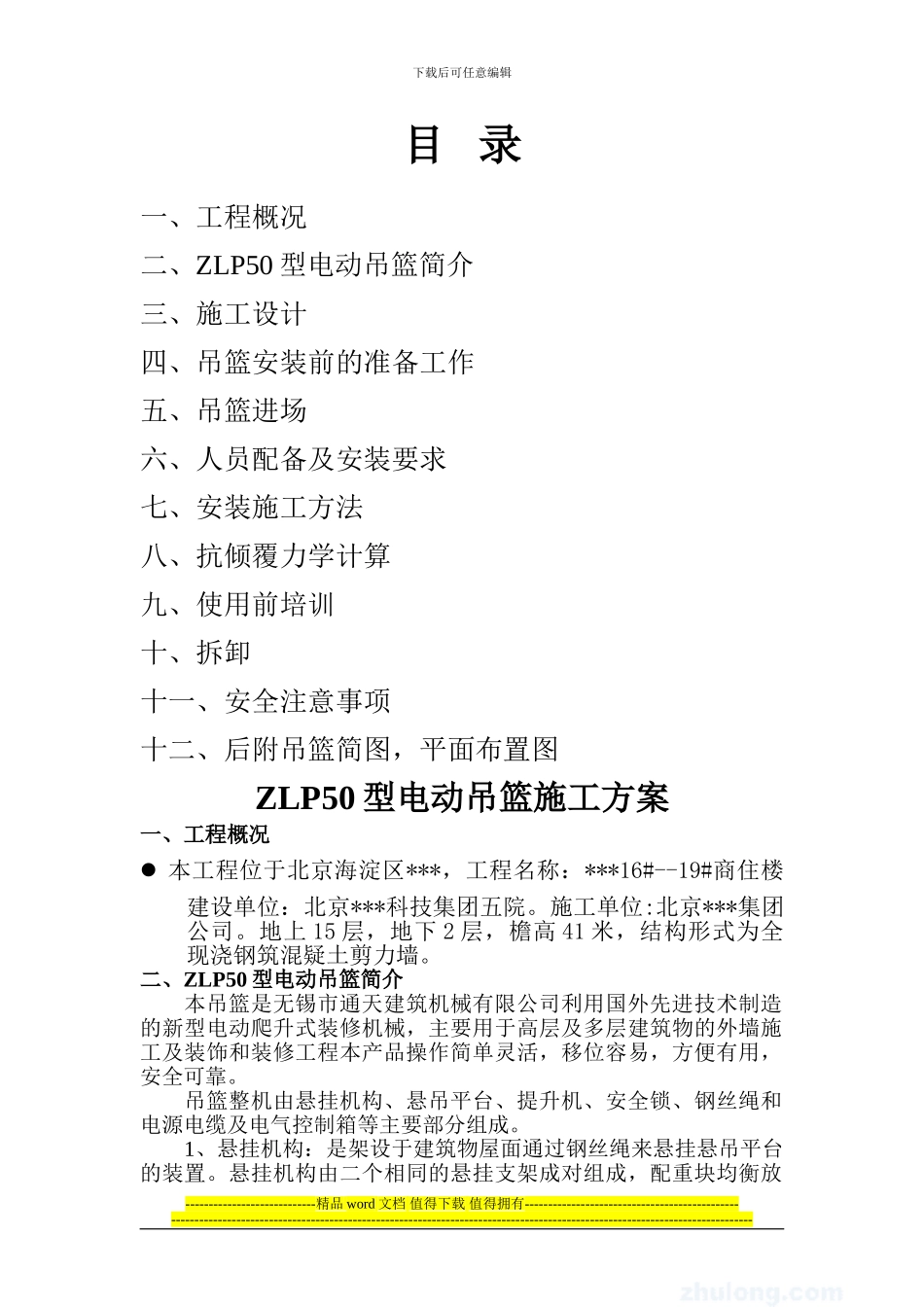

北京某商住楼工程外用吊篮施工方案-secret_第1页
1/7
北京某商住楼工程外用吊篮施工方案-secret_第2页
2/7
北京某商住楼工程外用吊篮施工方案-secret_第3页
3/7
下载后可任意编辑目 录一、工程概况二、ZLP50 型电动吊篮简介三、施工设计四、吊篮安装前的准备工作五、吊篮进场六、人员配备及安装要求七、安装施工方法八、抗倾覆力学计算九、使用前培训十、拆卸十一、安全注意事项十二、后附吊篮简图,平面布置图ZLP50 型电动吊篮施工方案一、工程概况 本工程位于北京海淀区***,工程名称:***16#--19#商住楼建设单位:北京***科技集团五院。施工单位:北京***集团公司。地上 15 层,地下 2 层,檐高 41 米,结构形式为全现浇钢筑混疑土剪力墙。二、ZLP50 型电动吊篮简介本吊篮是无锡市通天建筑机械有限公司利用国外先进技术制造的新型电动爬升式装修机械,主要用于高层及多层建筑物的外墙施工及装饰和装修工程本产品操作简单灵活,移位容易,方便有用,安全可靠。吊篮整机由悬挂机构、悬吊平台、提升机、安全锁、钢丝绳和电源电缆及电气控制箱等主要部分组成。1、悬挂机构:是架设于建筑物屋面通过钢丝绳来悬挂悬吊平台的装置。悬挂机构由二个相同的悬挂支架成对组成,配重块均衡放----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑置在后座的穿杆上。2、悬吊平台:是根据建筑物需用尺寸,由前后高低栏片,左右由提升机安装架及底板用螺栓紧固组合而成,是用以上承载施工人员及料具的工作平台。3、提升机: ZLP50 型吊篮分别配置二台功率为 1.1KW 的YEJ100L-4 型提升机,安装于悬吊平台两端的提升机安装架中。提升机是驱动悬吊平台上、下运动的动力装置。提升机由电磁制动三相异步电机驱动,经蜗轮蜗杆和一对齿轮减速后带动钢丝绳输送机构使提升机沿着工作钢丝绳上下运行。从而带动悬吊平台上升或下降,并且电机的电磁制动器上装有手动释放装置,当断电或故障时,只需把手动释放手柄向上抬起,悬吊平台在自重作用下自由滑降。4、安全锁:配置二台 LSB30II 型防倾斜式安全锁,是悬吊平台的安全保护装置,分别安装于提升机安装架上方的安全锁支架内,当工作钢丝绳断裂或是悬吊平台倾斜到一定角度时,能自动快速锁牢安全钢丝绳,保证悬吊平台不坠落或继续倾斜,防止事故发生。5、工作钢丝绳和安全钢丝绳:是承受悬吊平台载荷的主要部件,均采纳 4×25FI+PP-Ф8.3 特制镀锌...
