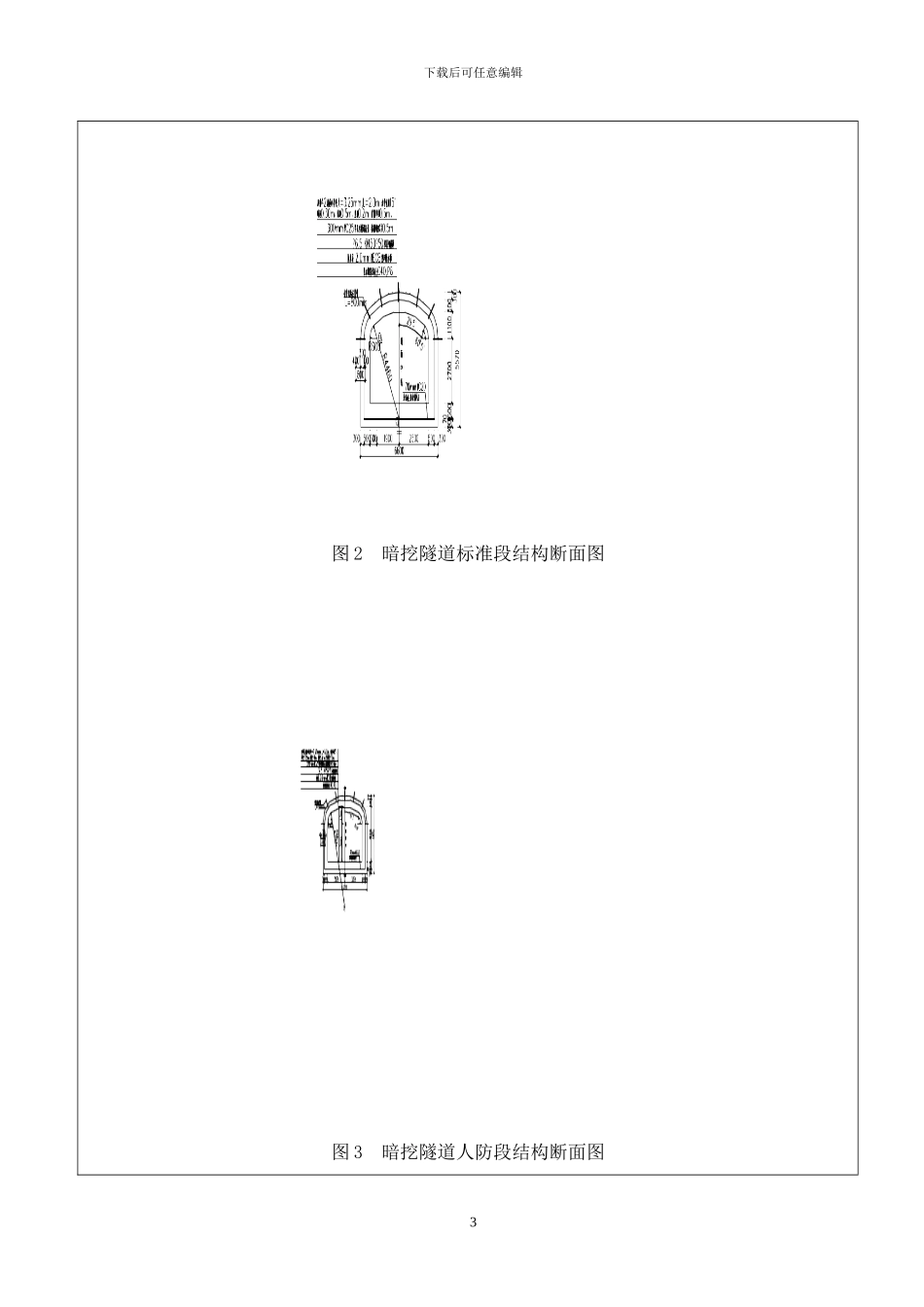

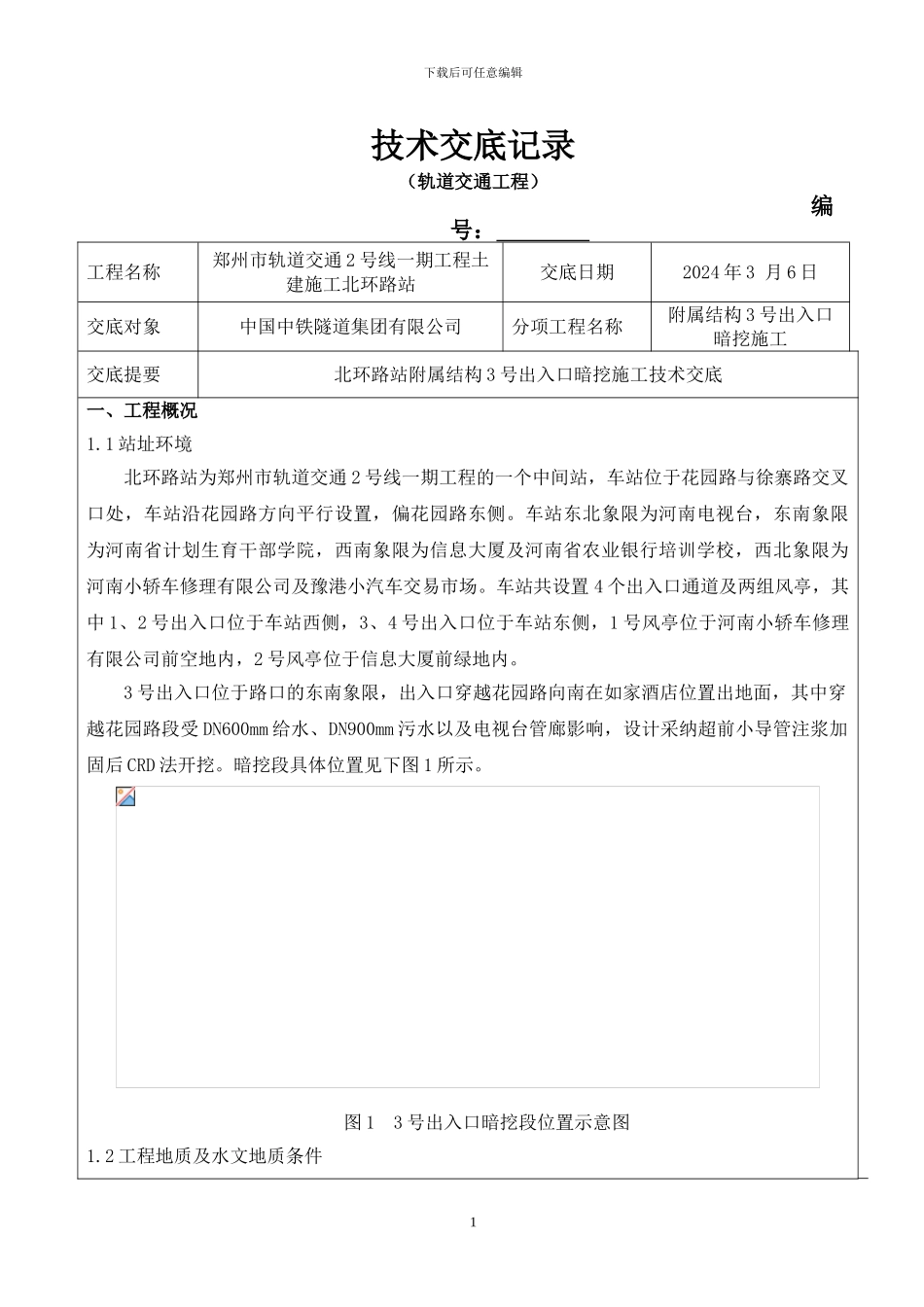

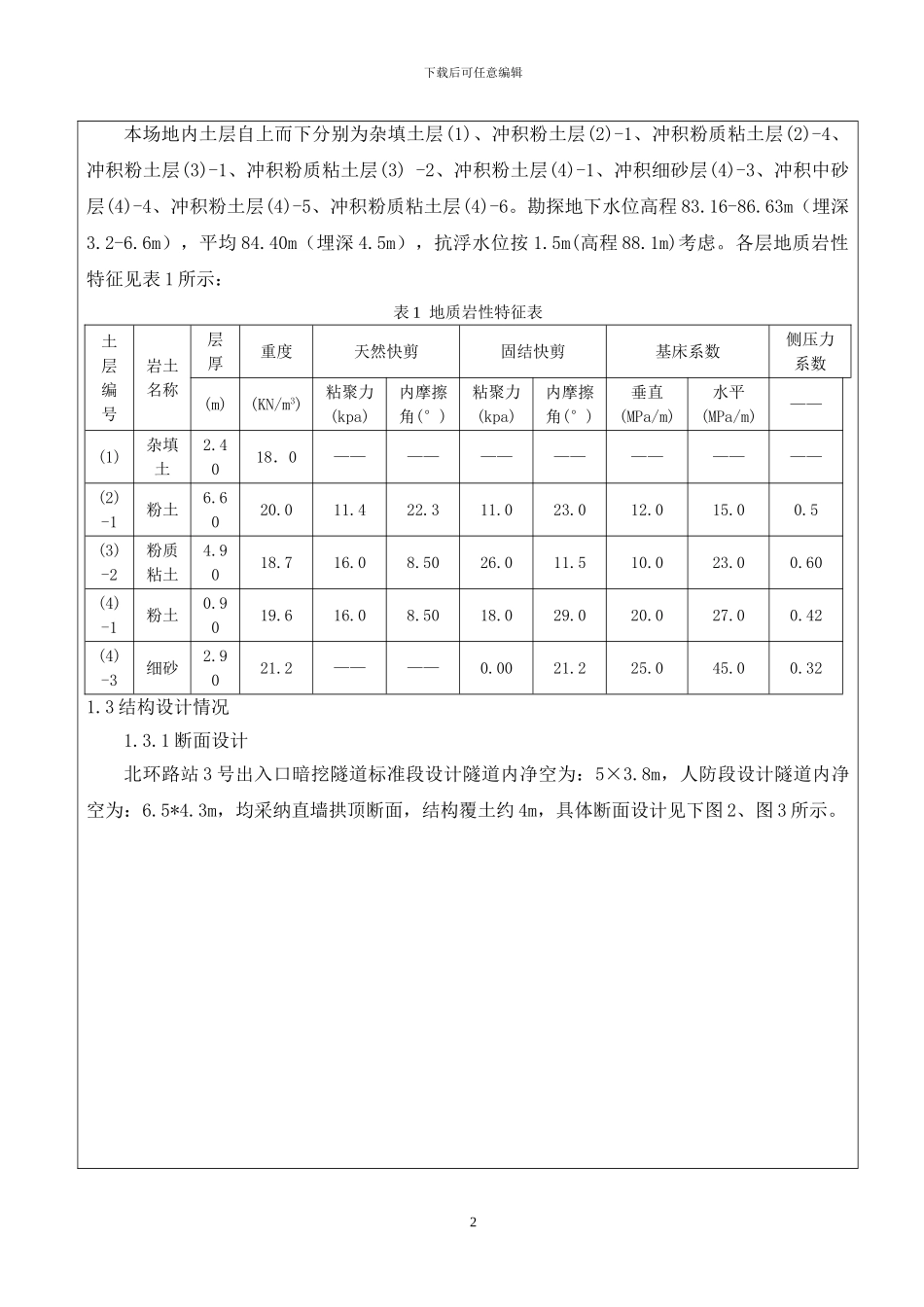

下载后可任意编辑技术交底记录(轨道交通工程) 编号: 工程名称郑州市轨道交通 2 号线一期工程土建施工北环路站交底日期2024 年 3 月 6 日交底对象中国中铁隧道集团有限公司分项工程名称附属结构 3 号出入口暗挖施工交底提要北环路站附属结构 3 号出入口暗挖施工技术交底一、工程概况1.1 站址环境北环路站为郑州市轨道交通 2 号线一期工程的一个中间站,车站位于花园路与徐寨路交叉口处,车站沿花园路方向平行设置,偏花园路东侧。车站东北象限为河南电视台,东南象限为河南省计划生育干部学院,西南象限为信息大厦及河南省农业银行培训学校,西北象限为河南小轿车修理有限公司及豫港小汽车交易市场。车站共设置 4 个出入口通道及两组风亭,其中 1、2 号出入口位于车站西侧,3、4 号出入口位于车站东侧,1 号风亭位于河南小轿车修理有限公司前空地内,2 号风亭位于信息大厦前绿地内。 3 号出入口位于路口的东南象限,出入口穿越花园路向南在如家酒店位置出地面,其中穿越花园路段受 DN600mm 给水、DN900mm 污水以及电视台管廊影响,设计采纳超前小导管注浆加固后 CRD 法开挖。暗挖段具体位置见下图 1 所示。图 1 3 号出入口暗挖段位置示意图1.2 工程地质及水文地质条件1下载后可任意编辑本场地内土层自上而下分别为杂填土层(1)、冲积粉土层(2)-1、冲积粉质粘土层(2)-4、冲积粉土层(3)-1、冲积粉质粘土层(3) -2、冲积粉土层(4)-1、冲积细砂层(4)-3、冲积中砂层(4)-4、冲积粉土层(4)-5、冲积粉质粘土层(4)-6。勘探地下水位高程 83.16-86.63m(埋深3.2-6.6m),平均 84.40m(埋深 4.5m),抗浮水位按 1.5m(高程 88.1m)考虑。各层地质岩性特征见表 1 所示:表 1 地质岩性特征表 土层编号岩土名称层厚重度天然快剪固结快剪基床系数侧压力系数(m)(KN/m3)粘聚力(kpa)内摩擦角(°)粘聚力(kpa)内摩擦角(°)垂直(MPa/m)水平(MPa/m)——(1)杂填土2.4018.0——————————————(2)-1粉土6.6020.011.422.311.023.012.015.00.5(3)-2粉质粘土4.9018.716.08.5026.011.510.023.00.60(4)-1粉土0.9019.616.08.5018.029.020.027.00.42(4)-3细砂2.9021.2————0.0021.225.045.00.321.3 结构设计情况1.3.1 断面设计北环路站 3 号出入口暗挖隧道标准段设计隧道内净空为:5×3.8m,人防段设计隧道内净空为:6.5*4.3m,均采纳直墙拱顶断面,结构覆土约 4m,具体断面设计见下图 2、图 3 所示。2下载后可...
