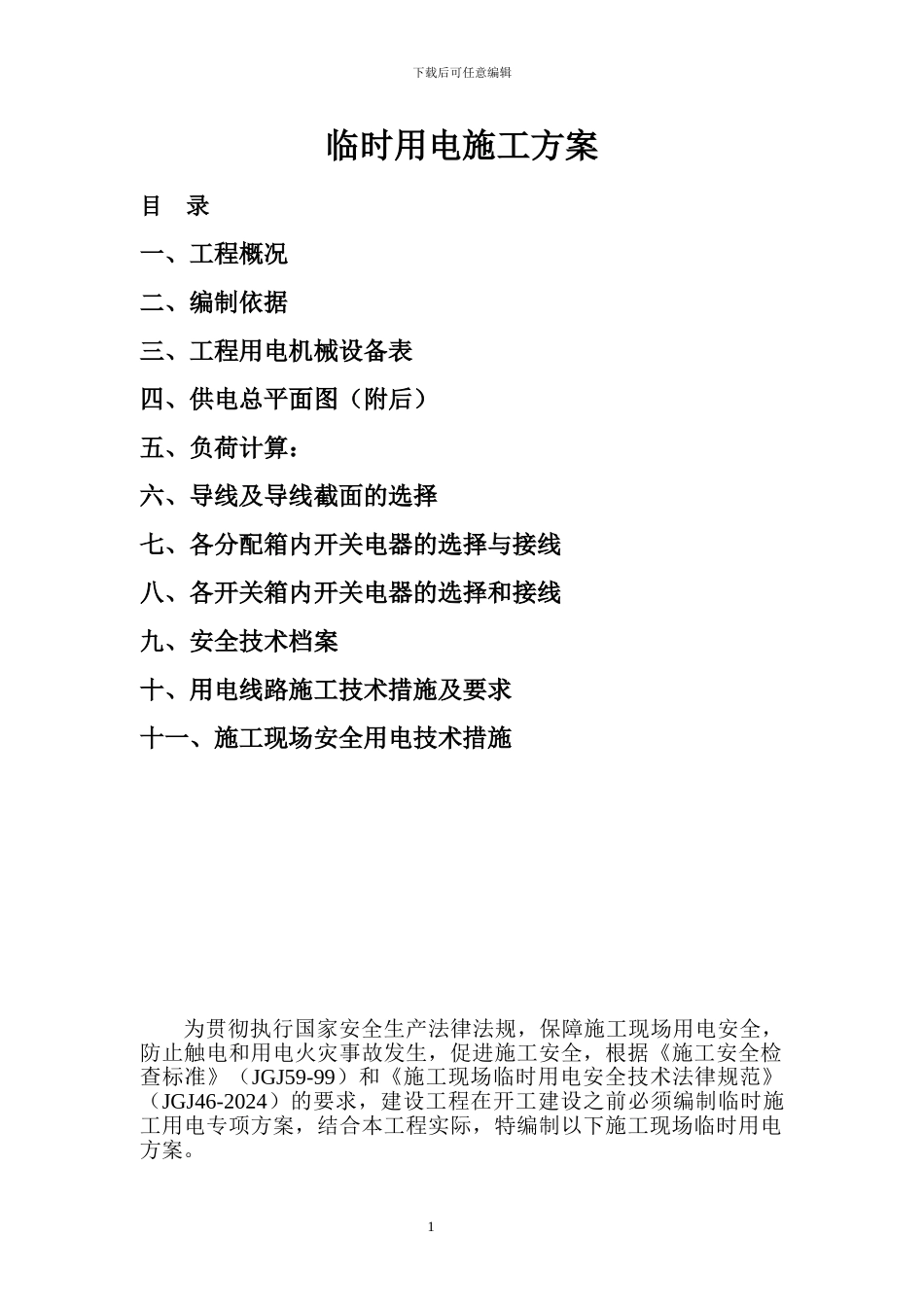

下载后可任意编辑临时用电施工方案目 录一、工程概况二、编制依据三、工程用电机械设备表四、供电总平面图（附后）五、负荷计算：六、导线及导线截面的选择七、各分配箱内开关电器的选择与接线八、各开关箱内开关电器的选择和接线九、安全技术档案十、用电线路施工技术措施及要求十一、施工现场安全用电技术措施 为贯彻执行国家安全生产法律法规，保障施工现场用电安全，防止触电和用电火灾事故发生，促进施工安全，根据《施工安全检查标准》（JGJ59-99）和《施工现场临时用电安全技术法律规范》（JGJ46-2024）的要求，建设工程在开工建设之前必须编制临时施工用电专项方案，结合本工程实际，特编制以下施工现场临时用电方案。1下载后可任意编辑一、工程概况本工程是**工程，由**兴建，**设计，**监理，由**承建。本工程总建筑面积 2395㎡，为框架结构，建筑层数 3 层，建筑高度14.5 米。二、编制依据（一）**施工图及相关文件（二）《中华人民共和国建筑法》 （三）ISO9001：2000 标准的质量管理体系。（四）《建筑施工安全检查标准》JGJ59-99，《施工现场临时用电安全技术法律规范》（JGJ46-2024）。三、工程用电机械设备表工程用电机械设备表序号名称规格单位数量功率(KW)1井字架SSD100A2台17.52电渣压力焊机台222×23弯曲机WJ40台13.54切断机GJ40台17.55圆盘锯MJ225台12.26电焊机BX—300—1台1227插入振动器Ø50台31.1×38潜水泵Ø50台21.1×29照明15 根据供电方提供的三相四线制低压电力系统，结合本工程特征，我公司将严格采纳 TN-S 接零保护系统，把供方提供的三相四线制低压电力系统（三相五线制），实行三级配电和二及漏电保护系统，电源线路实行架空和穿管地下埋设。四、供电总平面图（附后）五、负荷计算：施工现场总需要系数 Kx=0.6。功率因素综合考试 COSφ=0.65，根据变压器的位置及用电设备和现场的环境条件等确定总配电箱，分配电和开关箱 ctgφ=1.17。1、所有用电设备容量及计算符负荷：2下载后可任意编辑基础阶段:∑pe=22×3+3.5+7.5+2.2+1.1×3＋1.1×2+15=99.7KW主体阶段: ∑pe=7.5＋22×3+3.5+7.5+2.2+1.1×3＋1.1×2+15=107.2KW取大值∑pe=107.2 KW根据公式求得施工现场的计算负荷为：Pj=Kx∑pe=0.6×107.2≈64.32KWQ j= Pjctgφ=64.32×1.17≈75.25KVARS j=Pj2+ Qj2= 64.322+75.252 ≈99KVAI j= S jVe=99/0.38 3 ≈150A(1)总配电箱至第一分配箱的计算负荷：pjl=(3.5+7.5+2.2)KW=13.2KW 因为(CO...
