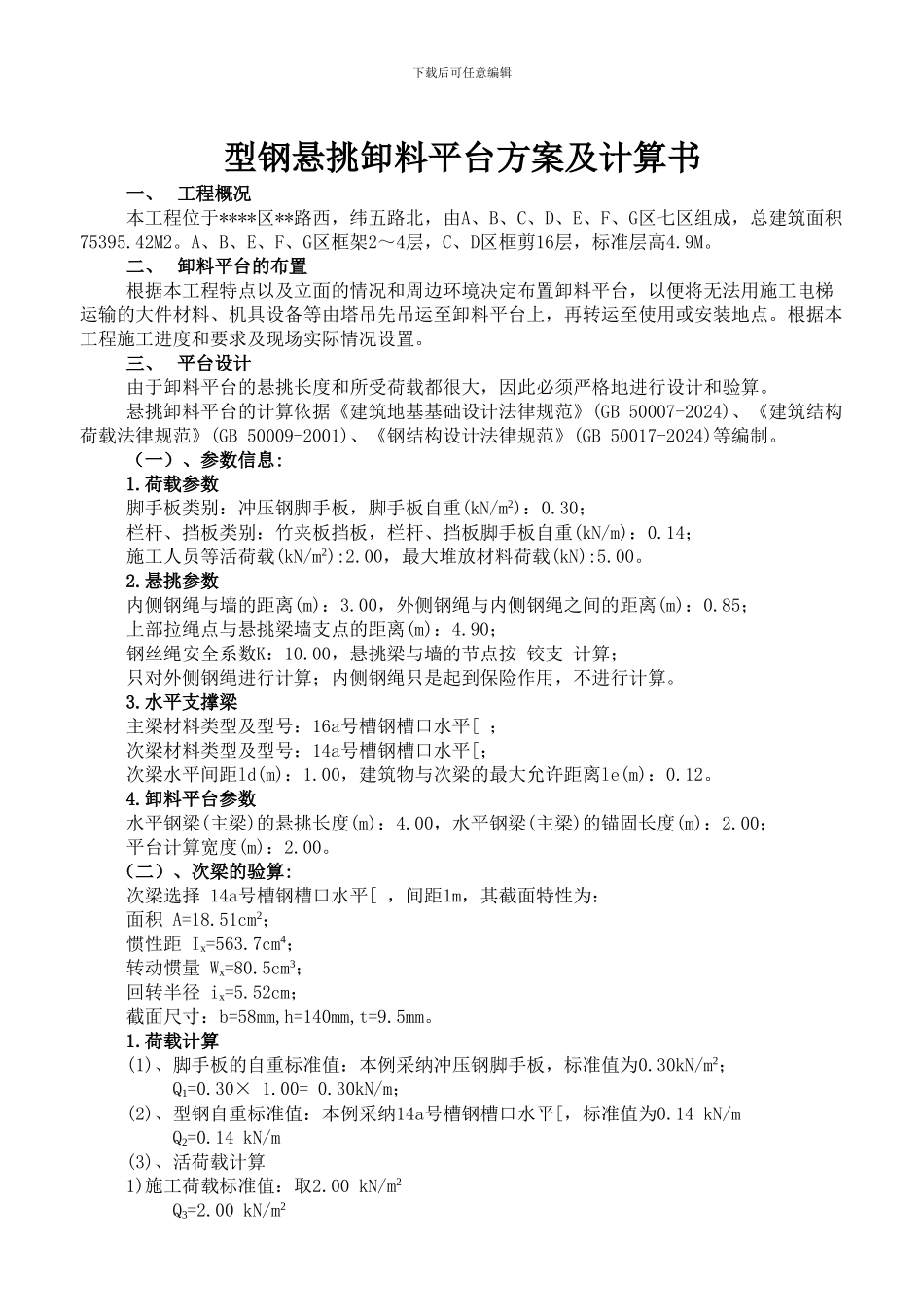

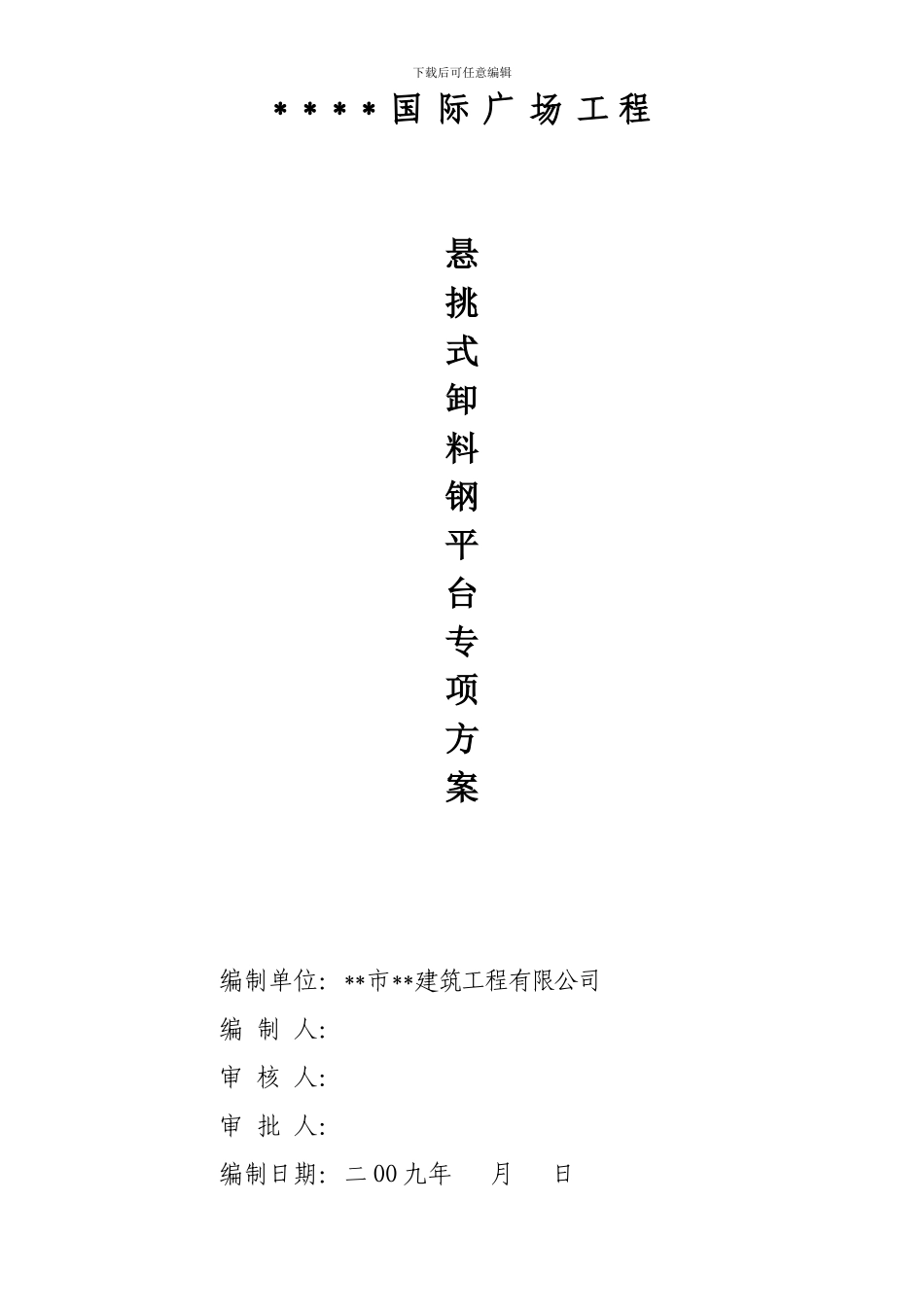

下载后可任意编辑* * * * 国 际 广 场 工 程悬挑式卸料钢平台专项方案编制单位：**市**建筑工程有限公司编 制 人：审 核 人：审 批 人：编制日期：二 OO 九年 月 日下载后可任意编辑型钢悬挑卸料平台方案及计算书一、 工程概况本工程位于****区**路西，纬五路北，由A、B、C、D、E、F、G区七区组成，总建筑面积75395.42M2。A、B、E、F、G区框架2～4层，C、D区框剪16层，标准层高4.9M。二、 卸料平台的布置根据本工程特点以及立面的情况和周边环境决定布置卸料平台，以便将无法用施工电梯运输的大件材料、机具设备等由塔吊先吊运至卸料平台上，再转运至使用或安装地点。根据本工程施工进度和要求及现场实际情况设置。三、 平台设计由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。悬挑卸料平台的计算依据《建筑地基基础设计法律规范》(GB 50007-2024)、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2024)等编制。（一）、参数信息:1.荷载参数脚手板类别：冲压钢脚手板，脚手板自重(kN/m2)：0.30；栏杆、挡板类别：竹夹板挡板，栏杆、挡板脚手板自重(kN/m)：0.14；施工人员等活荷载(kN/m2):2.00，最大堆放材料荷载(kN):5.00。2.悬挑参数内侧钢绳与墙的距离(m)：3.00，外侧钢绳与内侧钢绳之间的距离(m)：0.85；上部拉绳点与悬挑梁墙支点的距离(m)：4.90；钢丝绳安全系数K：10.00，悬挑梁与墙的节点按 铰支 计算；只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。3.水平支撑梁主梁材料类型及型号：16a号槽钢槽口水平[ ；次梁材料类型及型号：14a号槽钢槽口水平[；次梁水平间距ld(m)：1.00，建筑物与次梁的最大允许距离le(m)：0.12。4.卸料平台参数水平钢梁(主梁)的悬挑长度(m)：4.00，水平钢梁(主梁)的锚固长度(m)：2.00；平台计算宽度(m)：2.00。（二）、次梁的验算:次梁选择 14a号槽钢槽口水平[ ，间距1m，其截面特性为：面积 A=18.51cm2；惯性距 Ix=563.7cm4；转动惯量 Wx=80.5cm3；回转半径 ix=5.52cm；截面尺寸：b=58mm,h=140mm,t=9.5mm。1.荷载计算(1)、脚手板的自重标准值：本例采纳冲压钢脚手板，标准值为0.30kN/m2； Q1=0.30× 1.00= 0.30kN/m；(2)、型钢自重标准值：本例采纳14a号槽钢槽口水平[，标准值为0.14 kN/m Q2=0.14 kN/m(3)、活荷载计算1)施工荷载标准值：取2.00 kN/m2 Q3=2.00 kN/m2下载后可任意编辑2)最大堆放材...
