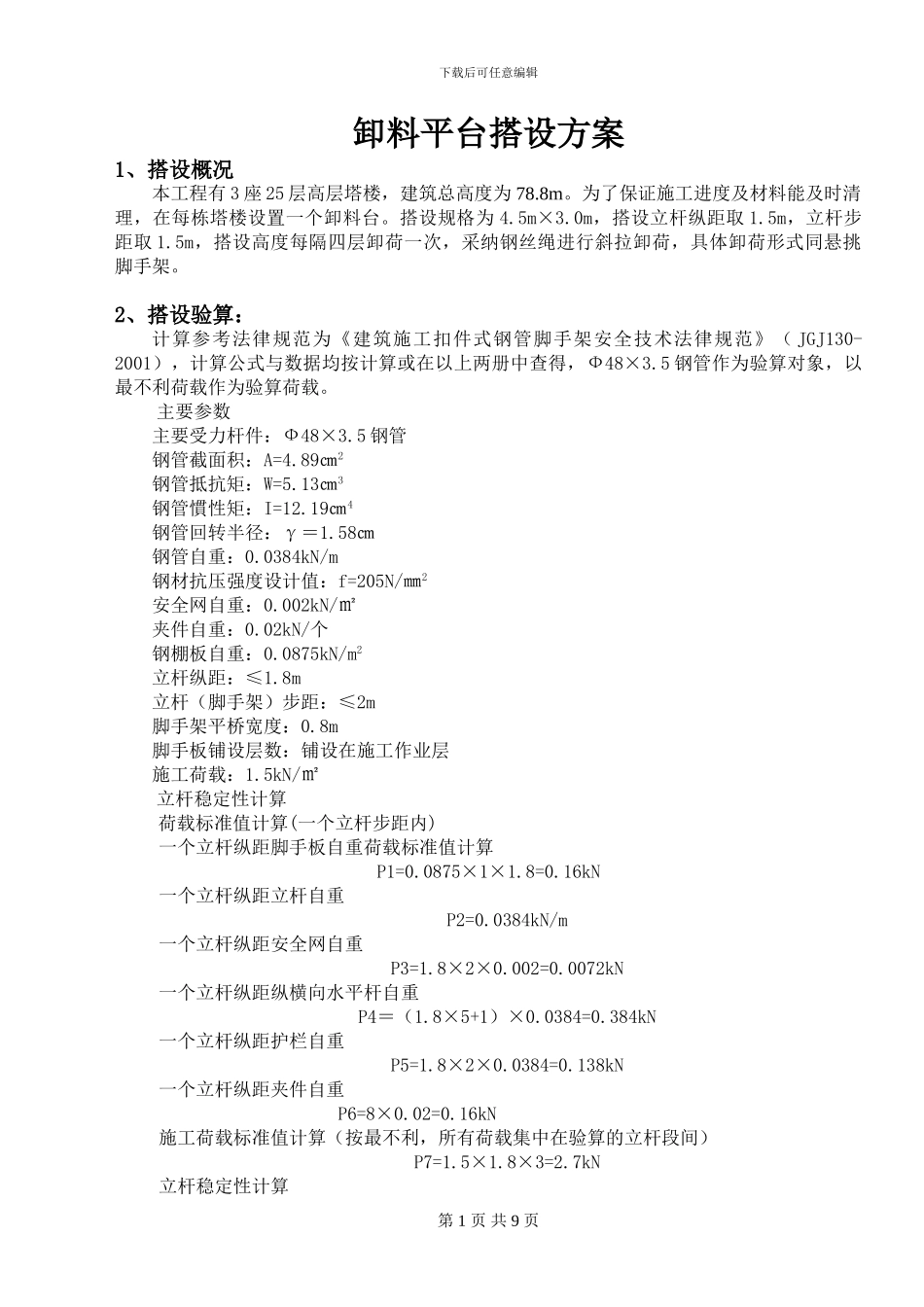

卸料平台设计施工方案_第1页
1/9

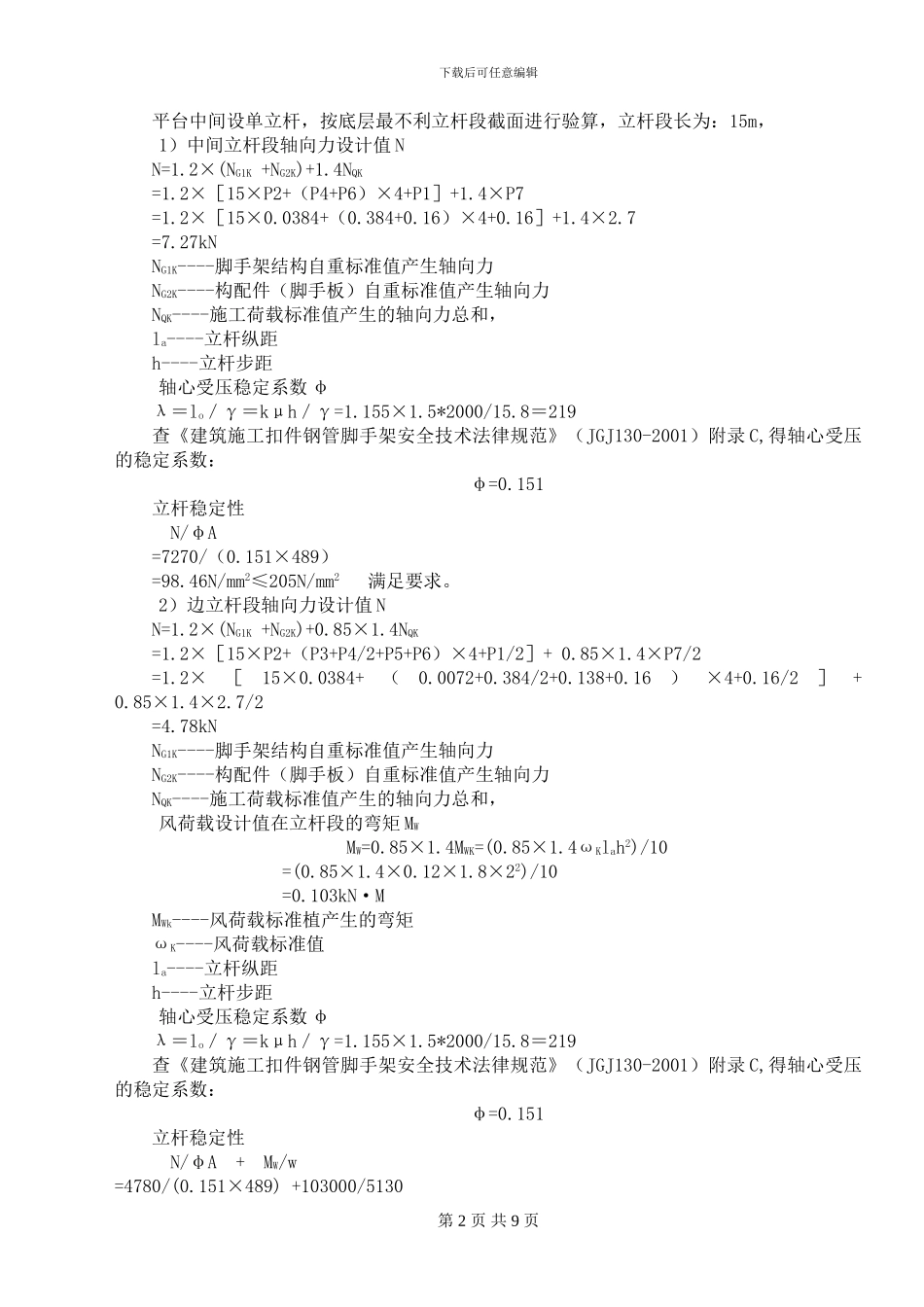

卸料平台设计施工方案_第2页
2/9

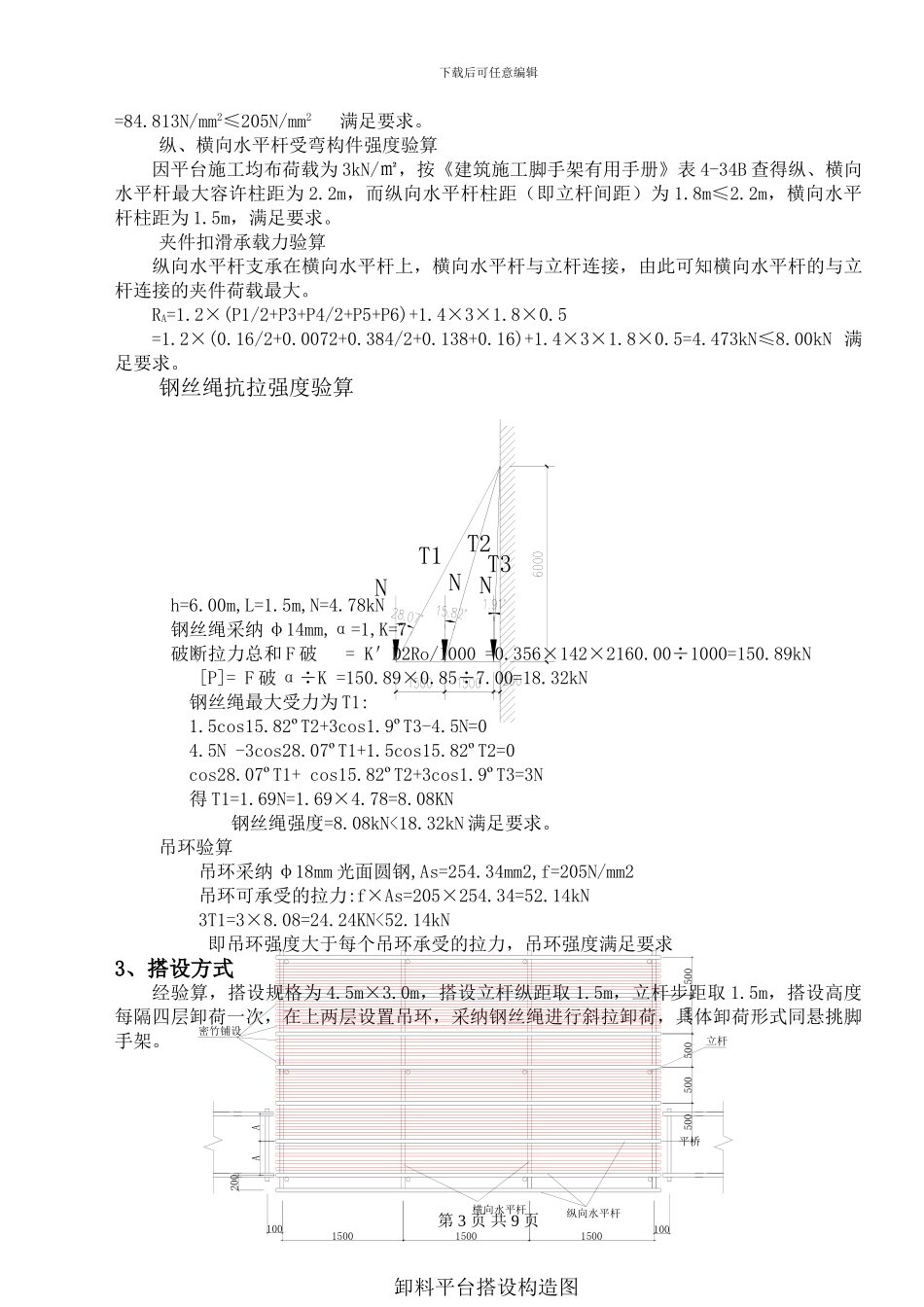

卸料平台设计施工方案_第3页
3/9
下载后可任意编辑卸料平台搭设方案1、搭设概况本工程有 3 座 25 层高层塔楼,建筑总高度为 78.8m。为了保证施工进度及材料能及时清理,在每栋塔楼设置一个卸料台。搭设规格为 4.5m×3.0m,搭设立杆纵距取 1.5m,立杆步距取 1.5m,搭设高度每隔四层卸荷一次,采纳钢丝绳进行斜拉卸荷,具体卸荷形式同悬挑脚手架。2、搭设验算:计算参考法律规范为《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ130-2001),计算公式与数据均按计算或在以上两册中查得,Ф48×3.5 钢管作为验算对象,以最不利荷载作为验算荷载。主要参数主要受力杆件:Ф48×3.5 钢管钢管截面积:A=4.89㎝2钢管抵抗矩:W=5.13㎝3钢管慣性矩:I=12.19㎝4钢管回转半径:γ=1.58㎝钢管自重:0.0384kN/m钢材抗压强度设计值:f=205N/㎜2安全网自重:0.002kN/㎡夹件自重:0.02kN/个钢棚板自重:0.0875kN/m2立杆纵距:≤1.8m立杆(脚手架)步距:≤2m脚手架平桥宽度:0.8m脚手板铺设层数:铺设在施工作业层施工荷载:1.5kN/㎡立杆稳定性计算荷载标准值计算(一个立杆步距内)一个立杆纵距脚手板自重荷载标准值计算P1=0.0875×1×1.8=0.16kN一个立杆纵距立杆自重P2=0.0384kN/m一个立杆纵距安全网自重P3=1.8×2×0.002=0.0072kN一个立杆纵距纵横向水平杆自重P4=(1.8×5+1)×0.0384=0.384kN一个立杆纵距护栏自重P5=1.8×2×0.0384=0.138kN一个立杆纵距夹件自重P6=8×0.02=0.16kN施工荷载标准值计算(按最不利,所有荷载集中在验算的立杆段间)P7=1.5×1.8×3=2.7kN立杆稳定性计算第 1 页 共 9 页下载后可任意编辑平台中间设单立杆,按底层最不利立杆段截面进行验算,立杆段长为:15m, 1)中间立杆段轴向力设计值 NN=1.2×(NG1K +NG2K)+1.4NQK=1.2×[15×P2+(P4+P6)×4+P1]+1.4×P7=1.2×[15×0.0384+(0.384+0.16)×4+0.16]+1.4×2.7=7.27kNNG1K----脚手架结构自重标准值产生轴向力NG2K----构配件(脚手板)自重标准值产生轴向力NQK----施工荷载标准值产生的轴向力总和, la----立杆纵距h----立杆步距轴心受压稳定系数 φλ=lo/γ=kμh/γ=1.155×1.5*2000/15.8=219查《建筑施工扣件钢管脚手架安全技术法律规范》(JGJ130-2001)附录 C,得轴心受压的稳定系数:φ=0.151立杆稳定性 N/φA=7270/(0.151×489)=98.46N/mm2≤205N/mm2 满足要求。2)边立杆段轴向力设计值 NN=1.2×(NG1K +NG2K)+0.85×1.4NQK=1.2×[15×P2+(P3+P4/2+P5+P6)×4+P1/...
