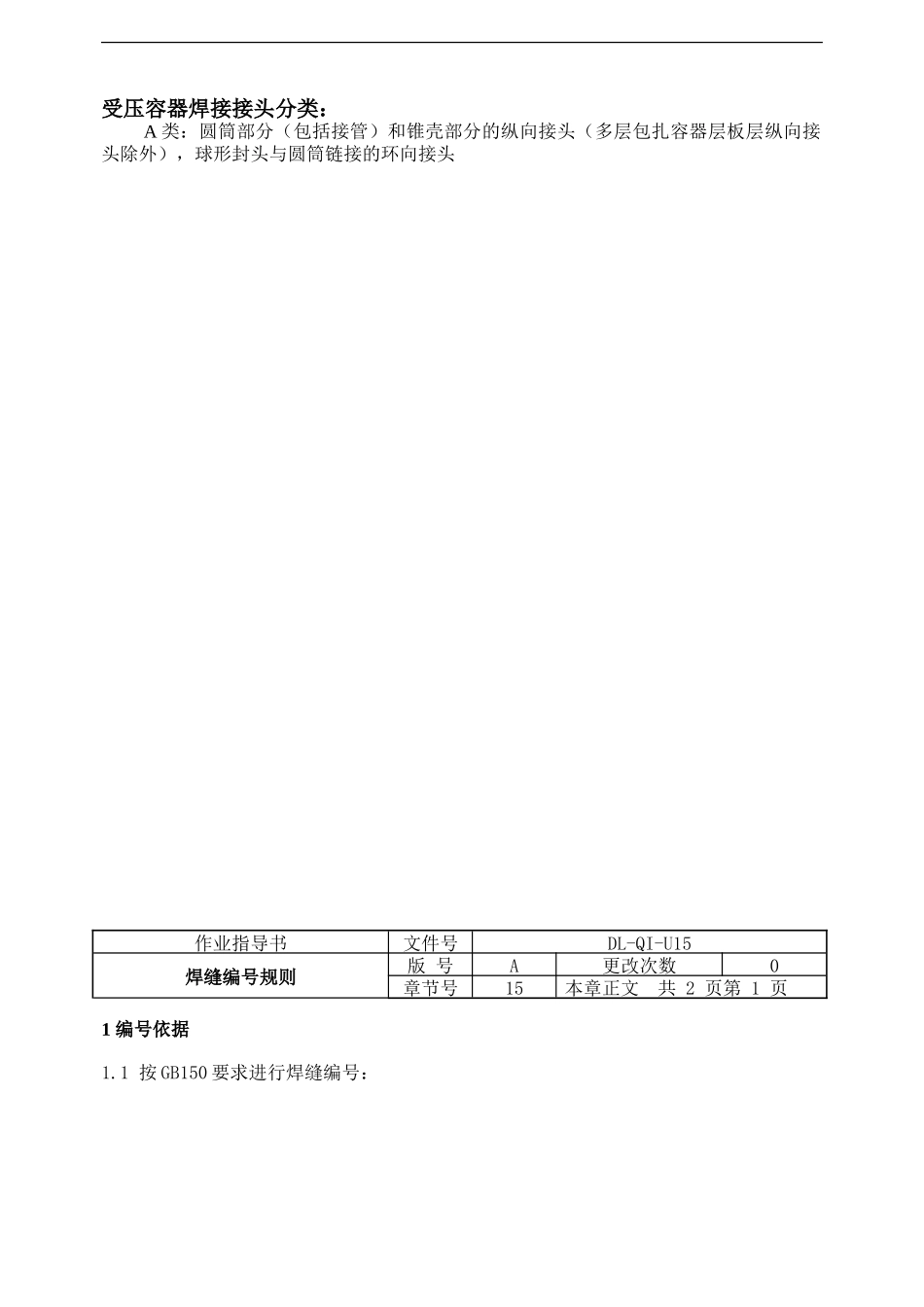

压力容器焊缝编号规则_第1页
1/4

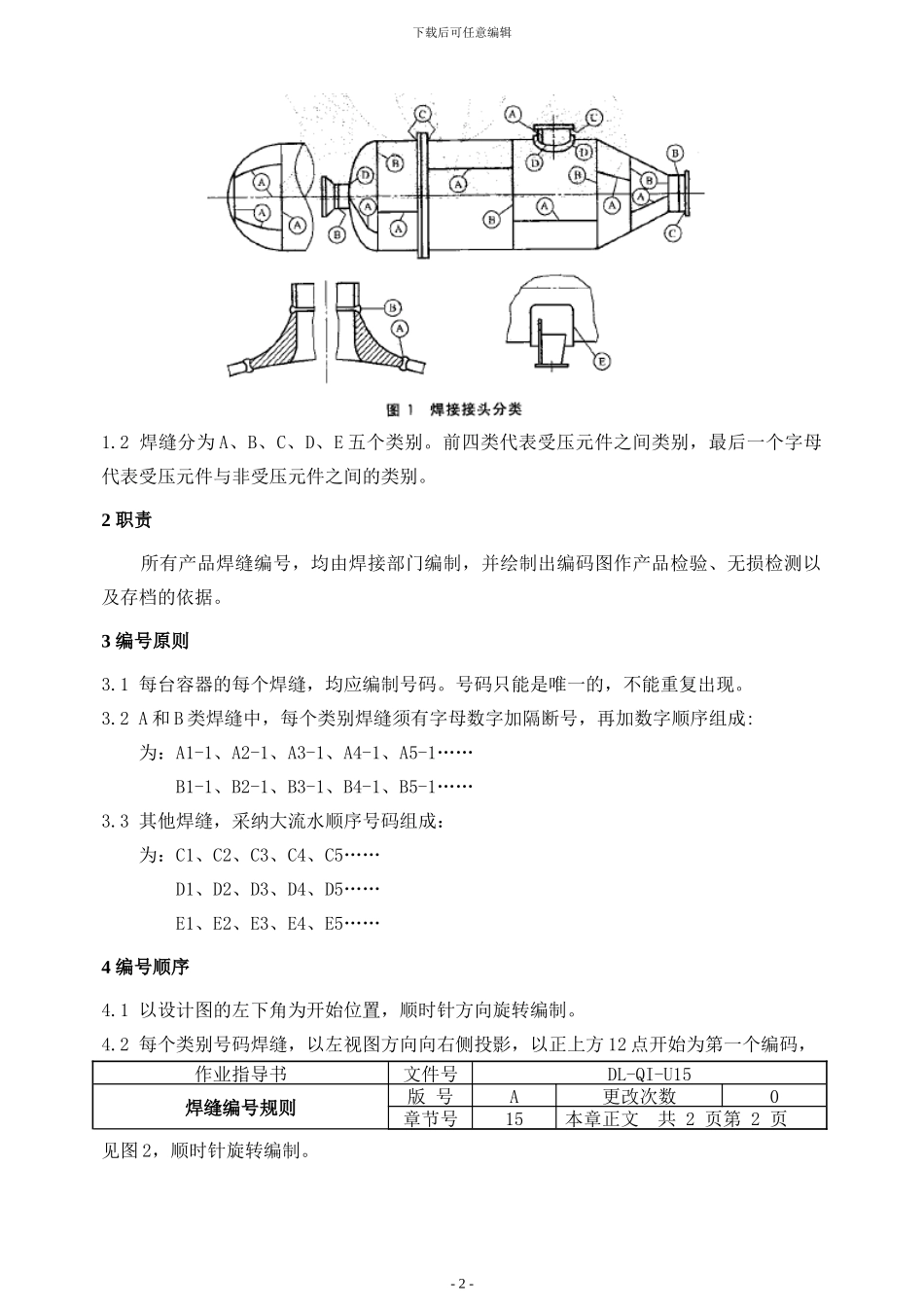

压力容器焊缝编号规则_第2页
2/4
压力容器焊缝编号规则_第3页
3/4

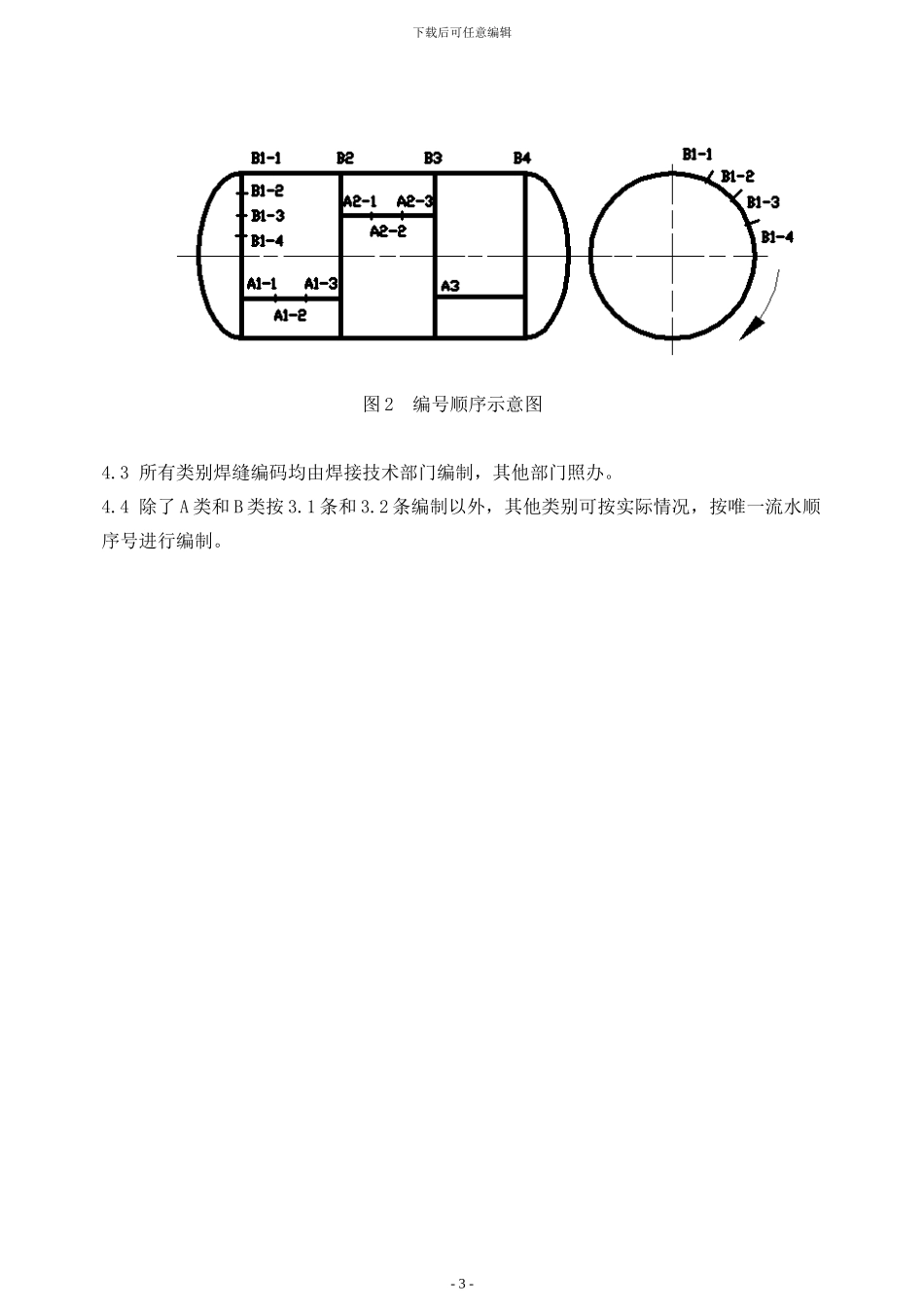

受压容器焊接接头分类: A 类:圆筒部分(包括接管)和锥壳部分的纵向接头(多层包扎容器层板层纵向接头除外),球形封头与圆筒链接的环向接头1 编号依据1.1 按 GB150 要求进行焊缝编号:作业指导书文件号DL-QI-U15焊缝编号规则版 号A更改次数0章节号15本章正文 共 2 页第 1 页下载后可任意编辑1.2 焊缝分为 A、B、C、D、E 五个类别。前四类代表受压元件之间类别,最后一个字母代表受压元件与非受压元件之间的类别。2 职责 所有产品焊缝编号,均由焊接部门编制,并绘制出编码图作产品检验、无损检测以及存档的依据。3 编号原则3.1 每台容器的每个焊缝,均应编制号码。号码只能是唯一的,不能重复出现。3.2 A 和 B 类焊缝中,每个类别焊缝须有字母数字加隔断号,再加数字顺序组成:为:A1-1、A2-1、A3-1、A4-1、A5-1…… B1-1、B2-1、B3-1、B4-1、B5-1……3.3 其他焊缝,采纳大流水顺序号码组成:为:C1、C2、C3、C4、C5……D1、D2、D3、D4、D5……E1、E2、E3、E4、E5……4 编号顺序4.1 以设计图的左下角为开始位置,顺时针方向旋转编制。4.2 每个类别号码焊缝,以左视图方向向右侧投影,以正上方 12 点开始为第一个编码,见图 2,顺时针旋转编制。 - 2 -作业指导书文件号DL-QI-U15焊缝编号规则版 号A更改次数0章节号15本章正文 共 2 页第 2 页下载后可任意编辑 图 2 编号顺序示意图4.3 所有类别焊缝编码均由焊接技术部门编制,其他部门照办。4.4 除了 A 类和 B 类按 3.1 条和 3.2 条编制以外,其他类别可按实际情况,按唯一流水顺序号进行编制。0 万 U 豆体验卡卡号:50D890668267e3349e33密码:686d03401eefba96faba奖品名称:500 万 U 豆体验卡卡号:50De7a00c543af387fc0密码:b26488ce65abc1787202奖品名称:500 万 U 豆体验卡卡号:50Dbac63885c802fd52e密码:3d1c344384327b85efff奖品名称:500 万 U 豆体验卡卡号:50Dd97f0765bdf6998a3密码:48db1c14e42a2b321fac奖品名称:500 万 U 豆体 50D61215eb41ae3cc919密码:25bffae5346e7b7d2548奖品名称:100 万 U 豆体验卡卡号:10D1cab621456ab278ab密码:709f65f32865af2559c2奖品名称:100 万 U 豆体验卡卡号:10D8f1d6a4b953f3474e密码:6e2e4017cce30dc7e055奖品名称:100 万 U 豆体验卡卡号:10Dd1fc6d6dd529b6892密码:a5dbdd8338f91d2c0701- 3 -下载后可任意编辑奖品名称:100 万 U 豆体验卡卡号:10D08377b71d4374262b密码:1d7a7c21ebd99b798a54- 4 -
