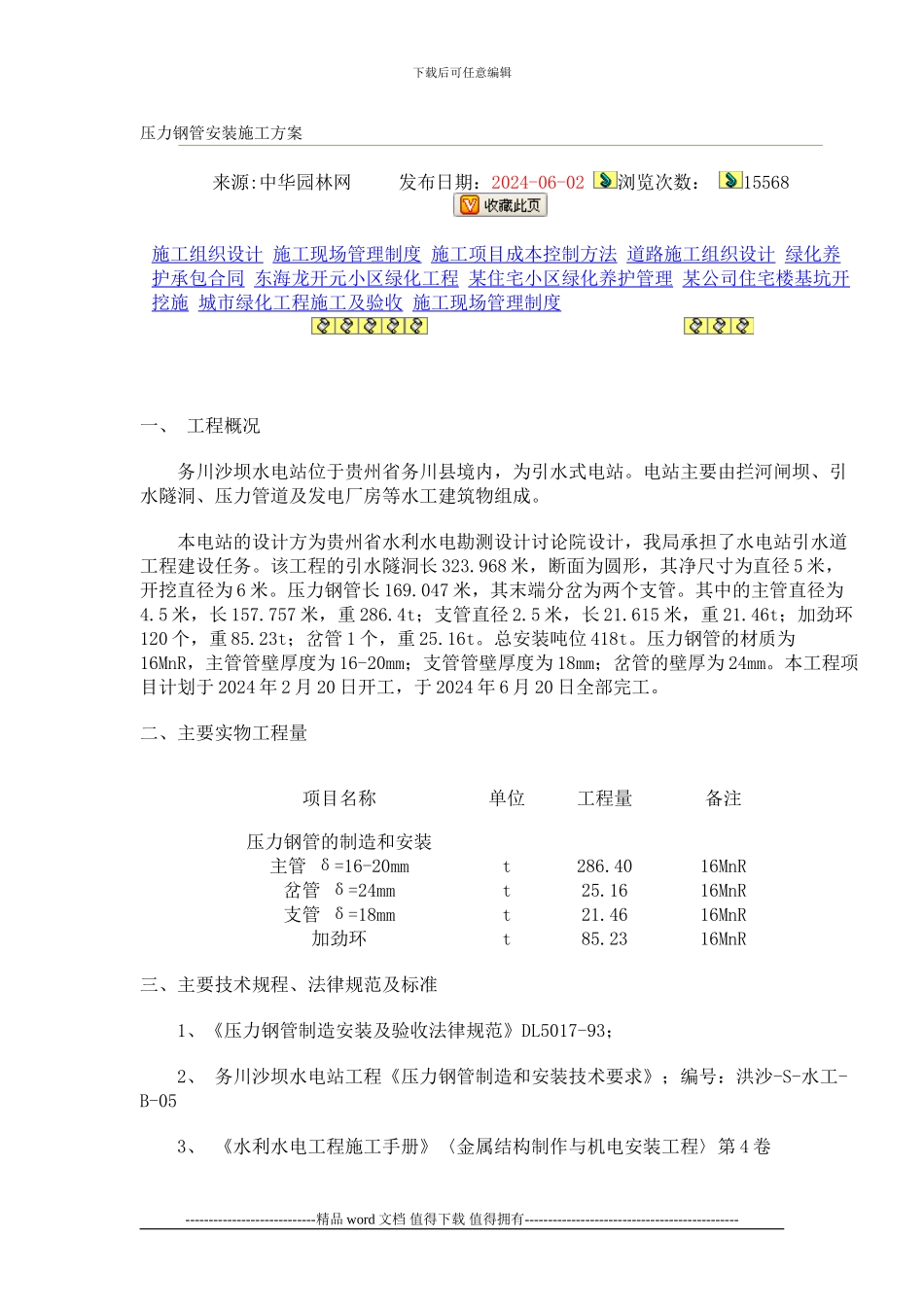

下载后可任意编辑压力钢管安装施工方案来源:中华园林网 发布日期：2024-06-02 浏览次数： 15568 施工组织设计 施工现场管理制度 施工项目成本控制方法 道路施工组织设计 绿化养护承包合同 东海龙开元小区绿化工程 某住宅小区绿化养护管理 某公司住宅楼基坑开挖施 城市绿化工程施工及验收 施工现场管理制度一、 工程概况 务川沙坝水电站位于贵州省务川县境内，为引水式电站。电站主要由拦河闸坝、引水隧洞、压力管道及发电厂房等水工建筑物组成。 本电站的设计方为贵州省水利水电勘测设计讨论院设计，我局承担了水电站引水道工程建设任务。该工程的引水隧洞长 323.968 米，断面为圆形，其净尺寸为直径 5 米，开挖直径为 6 米。压力钢管长 169.047 米，其末端分岔为两个支管。其中的主管直径为4.5 米，长 157.757 米，重 286.4t；支管直径 2.5 米，长 21.615 米，重 21.46t；加劲环120 个，重 85.23t；岔管 1 个，重 25.16t。总安装吨位 418t。压力钢管的材质为16MnR，主管管壁厚度为 16-20mm；支管管壁厚度为 18mm；岔管的壁厚为 24mm。本工程项目计划于 2024 年 2 月 20 日开工，于 2024 年 6 月 20 日全部完工。二、主要实物工程量项目名称单位工程量备注压力钢管的制造和安装主管 δ=16-20mmt286.4016MnR岔管 δ=24mmt25.1616MnR支管 δ=18mmt21.4616MnR加劲环t85.2316MnR三、主要技术规程、法律规范及标准 1、《压力钢管制造安装及验收法律规范》DL5017-93； 2、 务川沙坝水电站工程《压力钢管制造和安装技术要求》；编号：洪沙-S-水工-B-05 3、 《水利水电工程施工手册》〈金属结构制作与机电安装工程〉第 4 卷 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 4、 《气焊、手工电弧焊及气体保护焊焊缝焊缝坡口的基本型式与尺寸》GB985-88 5、 《埋弧焊焊缝坡口的基本型式与尺寸》GB986-88 6、 《钢熔化焊接接头射线照相和质量分级》GB3323-87； 7、 《水工金属结构防腐蚀法律规范》SL105-95； 8、 《施工现场临时用电安全技术法律规范》JGJ46-88； 9、 《建筑施工安全检查标准》JGJ59-99；四、主要施工技术措施 根据工程实际情况需要，压力钢管主要施工过程分解为 1、 材料进货物资检验 所有构成实物工程的钢材、焊条、焊剂、焊丝以及油漆等送到现场后，项目部立即组织...
