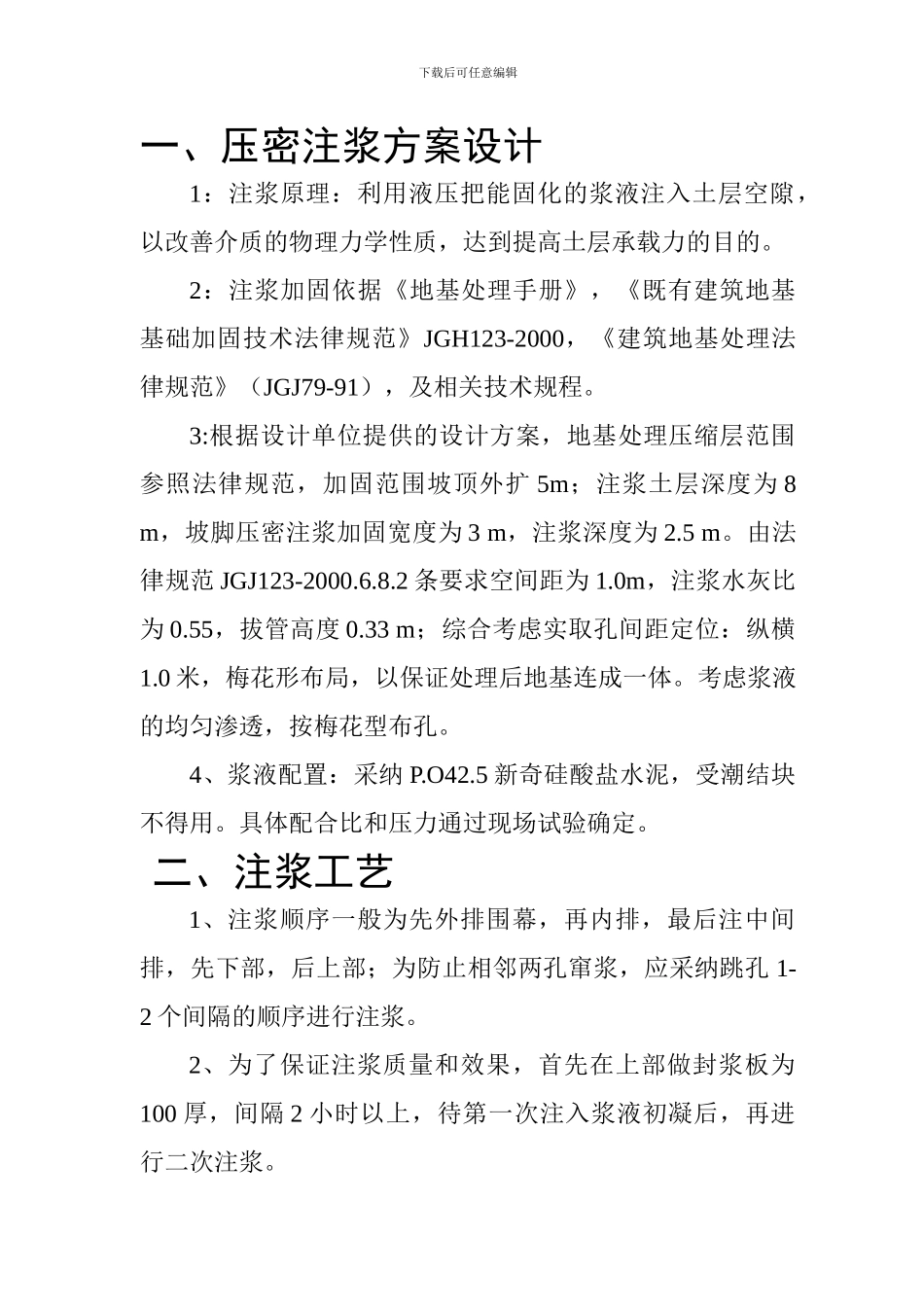

下载后可任意编辑一、压密注浆方案设计1：注浆原理：利用液压把能固化的浆液注入土层空隙，以改善介质的物理力学性质，达到提高土层承载力的目的。2：注浆加固依据《地基处理手册》，《既有建筑地基基础加固技术法律规范》JGH123-2000，《建筑地基处理法律规范》（JGJ79-91），及相关技术规程。3:根据设计单位提供的设计方案，地基处理压缩层范围参照法律规范，加固范围坡顶外扩 5m；注浆土层深度为 8 m，坡脚压密注浆加固宽度为 3 m，注浆深度为 2.5 m。由法律规范 JGJ123-2000.6.8.2 条要求空间距为 1.0m，注浆水灰比为 0.55，拔管高度 0.33 m；综合考虑实取孔间距定位：纵横1.0 米，梅花形布局，以保证处理后地基连成一体。考虑浆液的均匀渗透，按梅花型布孔。4、浆液配置：采纳 P.O42.5 新奇硅酸盐水泥，受潮结块不得用。具体配合比和压力通过现场试验确定。 二、注浆工艺1、注浆顺序一般为先外排围幕，再内排，最后注中间排，先下部，后上部；为防止相邻两孔窜浆，应采纳跳孔 1-2 个间隔的顺序进行注浆。2、为了保证注浆质量和效果，首先在上部做封浆板为100 厚，间隔 2 小时以上，待第一次注入浆液初凝后，再进行二次注浆。下载后可任意编辑3、注浆压力为 0.3-0.5mpa，根据地层变化可适当进行调整。4、注浆流量根据要求为 25-30L/min。5、注浆量：根据《地基处理手册》浆液用量 Q = k .v.n.1000根据勘察报告和法律规范，渗透系数 K 取 10-3cm/s(考虑扩散半径 500mm)V 为土的体积，加固深度 3.4m，单位体积为 5.0n 为土的孔随波逐流率 n = e/1+ee 为孔隙比，根据地质勘察报告及法律规范 e 取 1.15n = e/1+e = 0.535K 为经验系数，软土和粘土 K = 0.3-0.5 实取 0.4Q = k .v.n.1000 = 0.4×2.5×0.535×1000 = 535(L)每 m 注浆量 535÷2÷5 =53.5(L/m)(2 孔 5m)根据要求达到的地基承载力标准 fk 不小于 140Kpa；参照类似工程实例，考虑溢浆和现场情况实取 200㎏/m³ 。三、施工方法1) 根据场地地质情况本工程压密注浆采纳振动堵头花管定注法进行施工,施工流程见压密注浆工艺流程示意图。2) 成孔采纳钢管用振动器压入土层至设计深度,遇障碍物先用钢钎引孔(或开挖),不通再位移 200 重新沉孔。3) 注浆顺序:注浆先注外围，防止水泥浆外流;注浆时应跳注,相邻孔注浆间隙不小于 3 小时避开孔间窜浆。4) 注浆参数：注浆水泥量 200㎏/m³,水灰比 0.55,注浆压力下载后...
