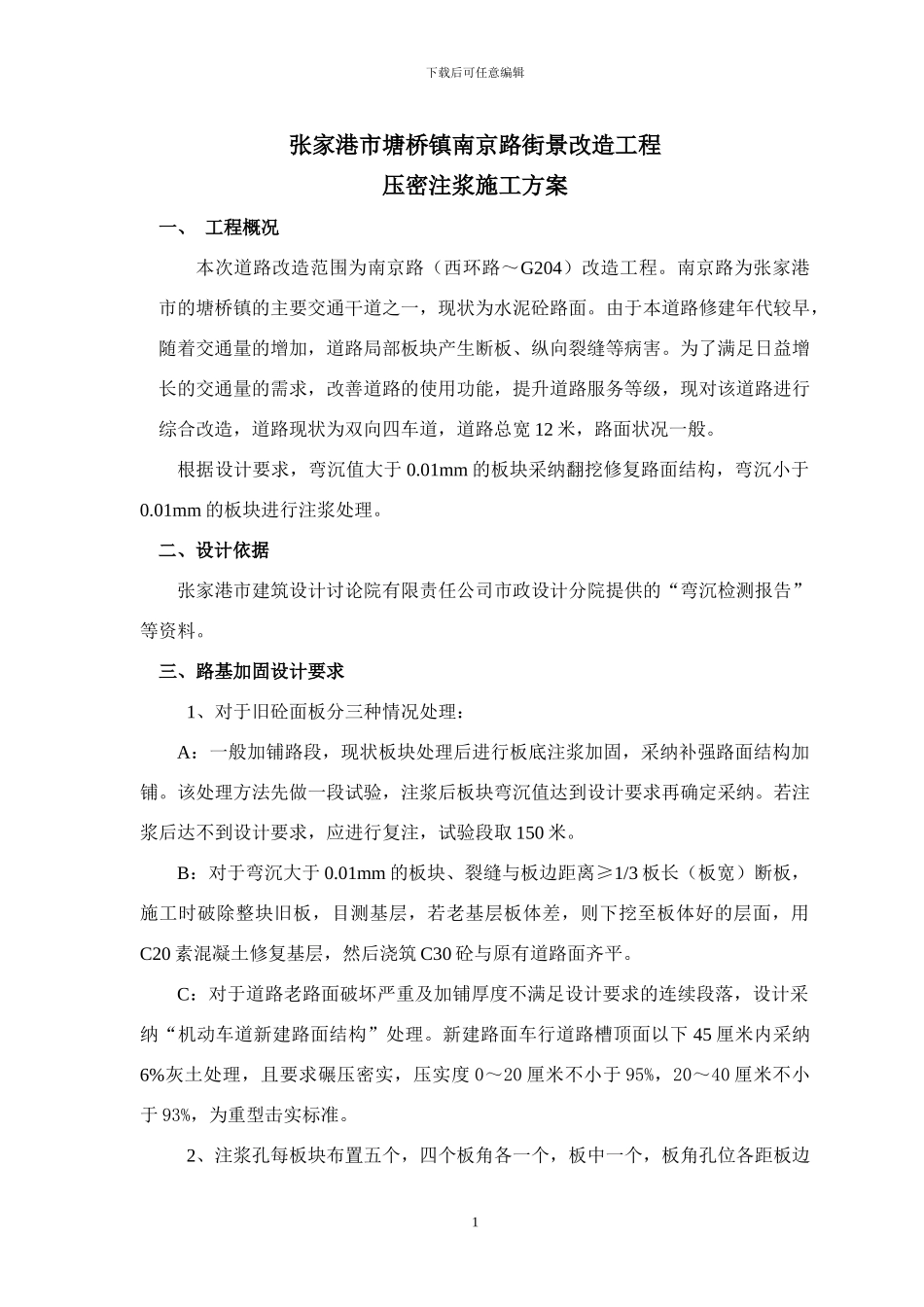

下载后可任意编辑张家港市塘桥镇南京路街景改造工程压密注浆施工方案一、 工程概况本次道路改造范围为南京路（西环路～G204）改造工程
南京路为张家港市的塘桥镇的主要交通干道之一，现状为水泥砼路面
由于本道路修建年代较早，随着交通量的增加，道路局部板块产生断板、纵向裂缝等病害
为了满足日益增长的交通量的需求，改善道路的使用功能，提升道路服务等级，现对该道路进行综合改造，道路现状为双向四车道，道路总宽 12 米，路面状况一般
根据设计要求，弯沉值大于 0
01mm 的板块采纳翻挖修复路面结构，弯沉小于0
01mm 的板块进行注浆处理
二、设计依据张家港市建筑设计讨论院有限责任公司市政设计分院提供的“弯沉检测报告”等资料
三、路基加固设计要求1、对于旧砼面板分三种情况处理：A：一般加铺路段，现状板块处理后进行板底注浆加固，采纳补强路面结构加铺
该处理方法先做一段试验，注浆后板块弯沉值达到设计要求再确定采纳
若注浆后达不到设计要求，应进行复注，试验段取 150 米
B：对于弯沉大于 0
01mm 的板块、裂缝与板边距离≥1/3 板长（板宽）断板，施工时破除整块旧板，目测基层，若老基层板体差，则下挖至板体好的层面，用C20 素混凝土修复基层，然后浇筑 C30 砼与原有道路面齐平
C：对于道路老路面破坏严重及加铺厚度不满足设计要求的连续段落，设计采纳“机动车道新建路面结构”处理
新建路面车行道路槽顶面以下 45 厘米内采纳6%灰土处理，且要求碾压密实，压实度 0～20 厘米不小于 95%，20～40 厘米不小于 93%，为重型击实标准
2、注浆孔每板块布置五个，四个板角各一个，板中一个，板角孔位各距板边1下载后可任意编辑0
5 米，板中空位居中
3、注浆施工严格根据设计要求及《公路水泥砼路面养护技术法律规范》（JTJ 073
1-2001）执行
4、注浆压力须达到 1
5Mpa，如地面冒
