厚浆环氧煤施工指导书VIP专享VIP免费

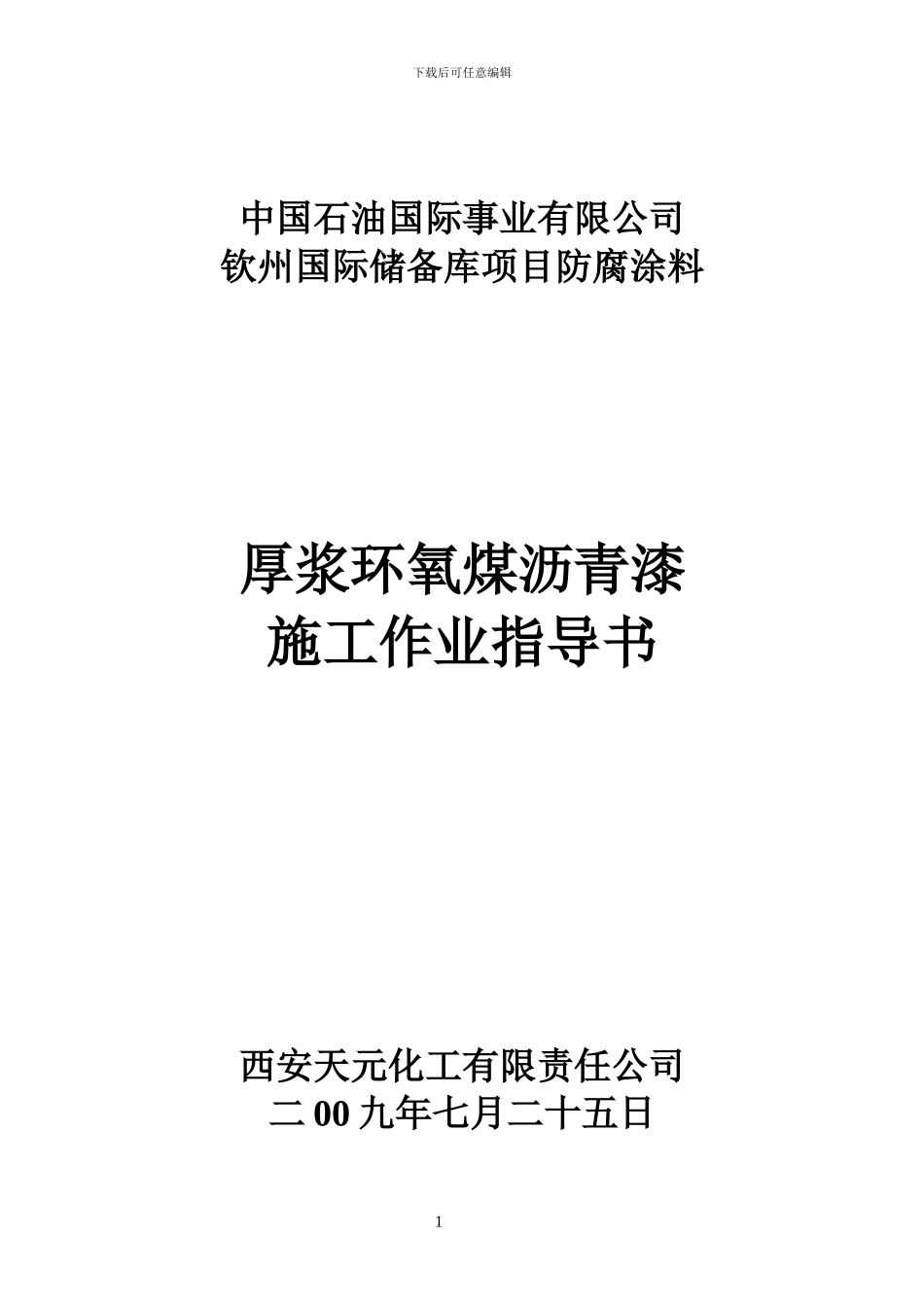

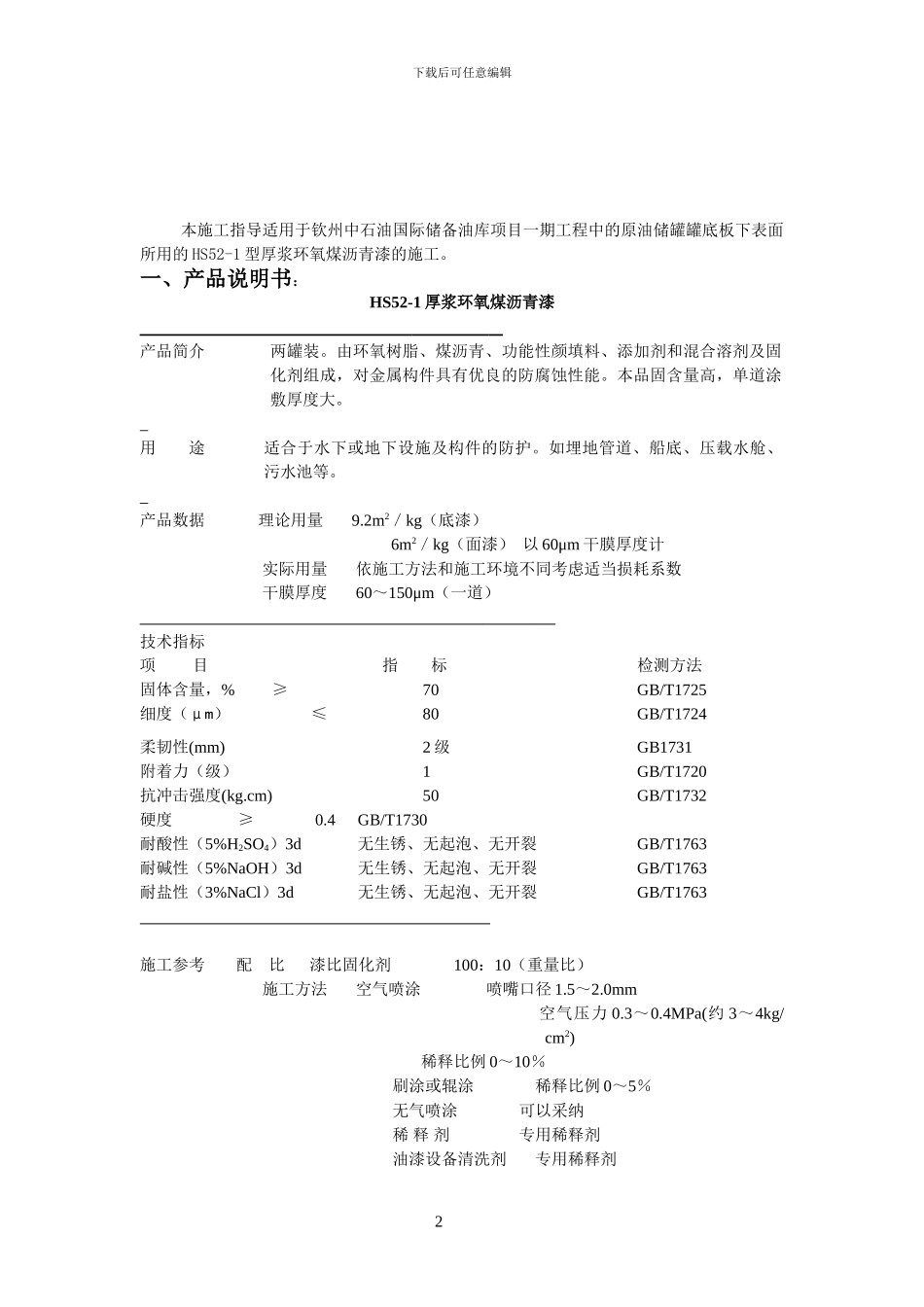

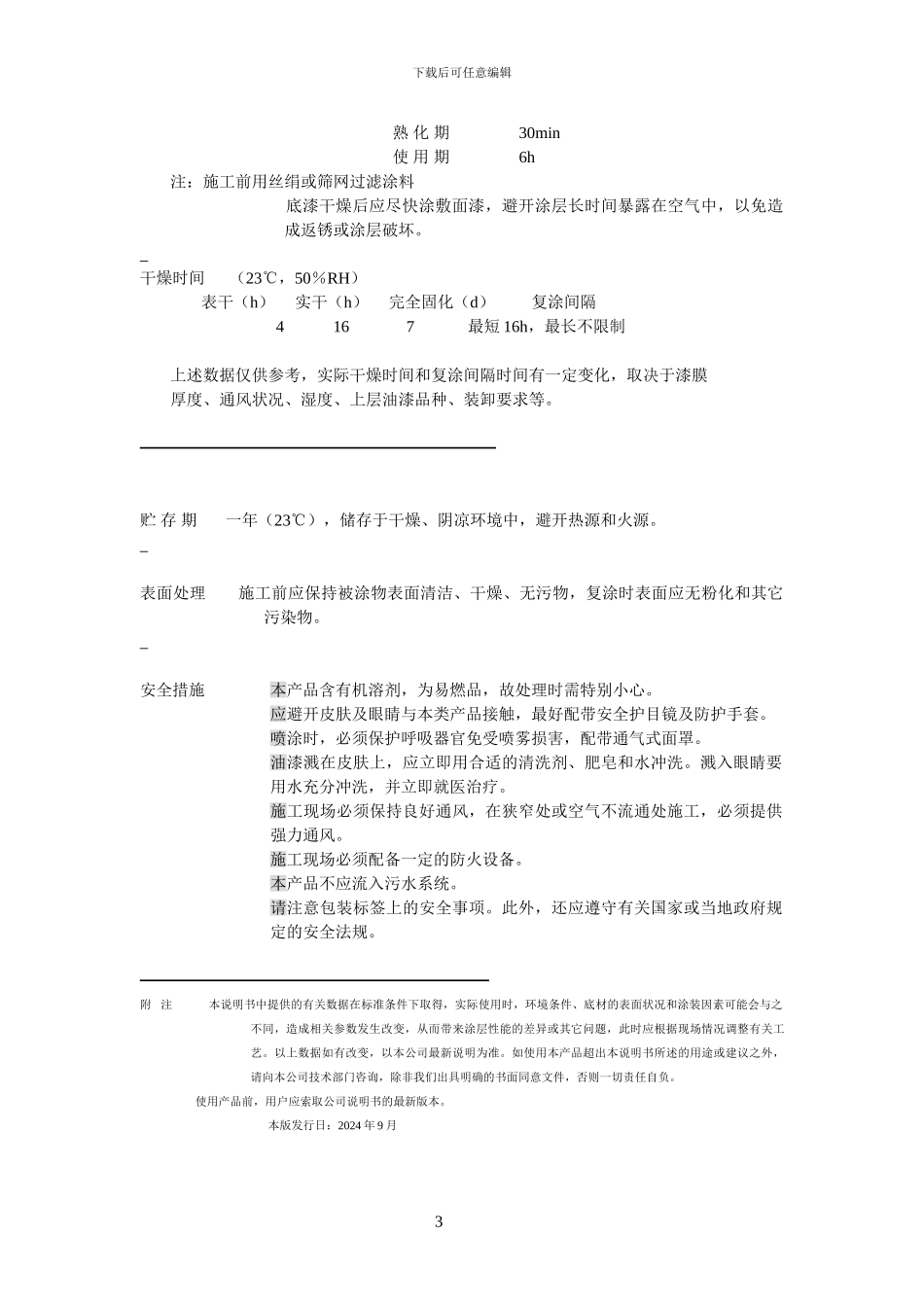

下载后可任意编辑中国石油国际事业有限公司钦州国际储备库项目防腐涂料厚浆环氧煤沥青漆施工作业指导书西安天元化工有限责任公司二 00 九年七月二十五日1下载后可任意编辑本施工指导适用于钦州中石油国际储备油库项目一期工程中的原油储罐罐底板下表面所用的 HS52-1 型厚浆环氧煤沥青漆的施工。一、产品说明书：HS52-1 厚浆环氧煤沥青漆 产品简介两罐装。由环氧树脂、煤沥青、功能性颜填料、添加剂和混合溶剂及固化剂组成，对金属构件具有优良的防腐蚀性能。本品固含量高，单道涂敷厚度大。 用 途适合于水下或地下设施及构件的防护。如埋地管道、船底、压载水舱、污水池等。 产品数据 理论用量 9.2m2／kg（底漆） 6m2／kg（面漆） 以 60μm 干膜厚度计实际用量 依施工方法和施工环境不同考虑适当损耗系数 干膜厚度 60～150μm（一道） 技术指标项 目指 标检测方法固体含量，% ≥70GB/T1725细度（μm） ≤80GB/T1724柔韧性(mm)2 级GB1731附着力（级）1GB/T1720抗冲击强度(kg.cm) 50GB/T1732硬度 ≥ 0.4GB/T1730耐酸性（5%H2SO4）3d无生锈、无起泡、无开裂GB/T1763耐碱性（5%NaOH）3d 无生锈、无起泡、无开裂GB/T1763耐盐性（3%NaCl）3d无生锈、无起泡、无开裂GB/T1763 施工参考 配 比 漆比固化剂 100：10（重量比） 施工方法 空气喷涂 喷嘴口径 1.5～2.0mm空气压力 0.3～0.4MPa(约 3～4kg/cm2) 稀释比例 0～10％刷涂或辊涂 稀释比例 0～5％无气喷涂 可以采纳 稀 释 剂 专用稀释剂油漆设备清洗剂 专用稀释剂2下载后可任意编辑熟 化 期 30min使 用 期 6h注：施工前用丝绢或筛网过滤涂料底漆干燥后应尽快涂敷面漆，避开涂层长时间暴露在空气中，以免造成返锈或涂层破坏。 干燥时间 （23℃，50％RH） 表干（h） 实干（h） 完全固化（d） 复涂间隔4 16 7 最短 16h，最长不限制上述数据仅供参考，实际干燥时间和复涂间隔时间有一定变化，取决于漆膜厚度、通风状况、湿度、上层油漆品种、装卸要求等。 贮 存 期 一年（23℃），储存于干燥、阴凉环境中，避开热源和火源。 表面处理 施工前应保持被涂物表面清洁、干燥、无污物，复涂时表面应无粉化和其它污染物。 安全措施 本产品含有机溶剂，为易燃品，故处理时需特别小心。应避开皮肤及眼睛与本类产品接触，最好配带安全护目镜及防护手套。 喷涂时，必须保护呼吸器官免受喷雾损害，配带通气式面罩。油漆溅在皮肤上，应立即用合...
