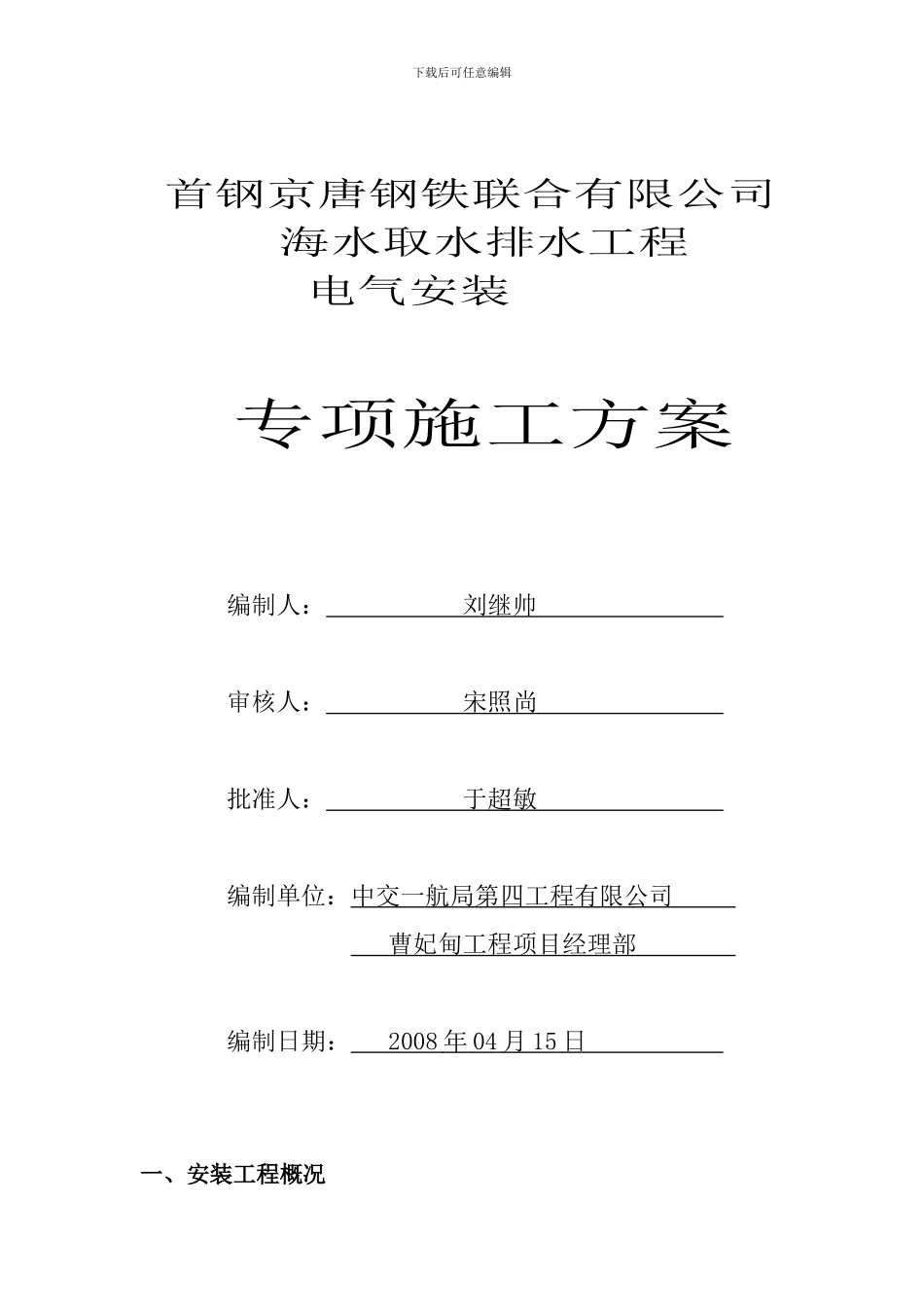

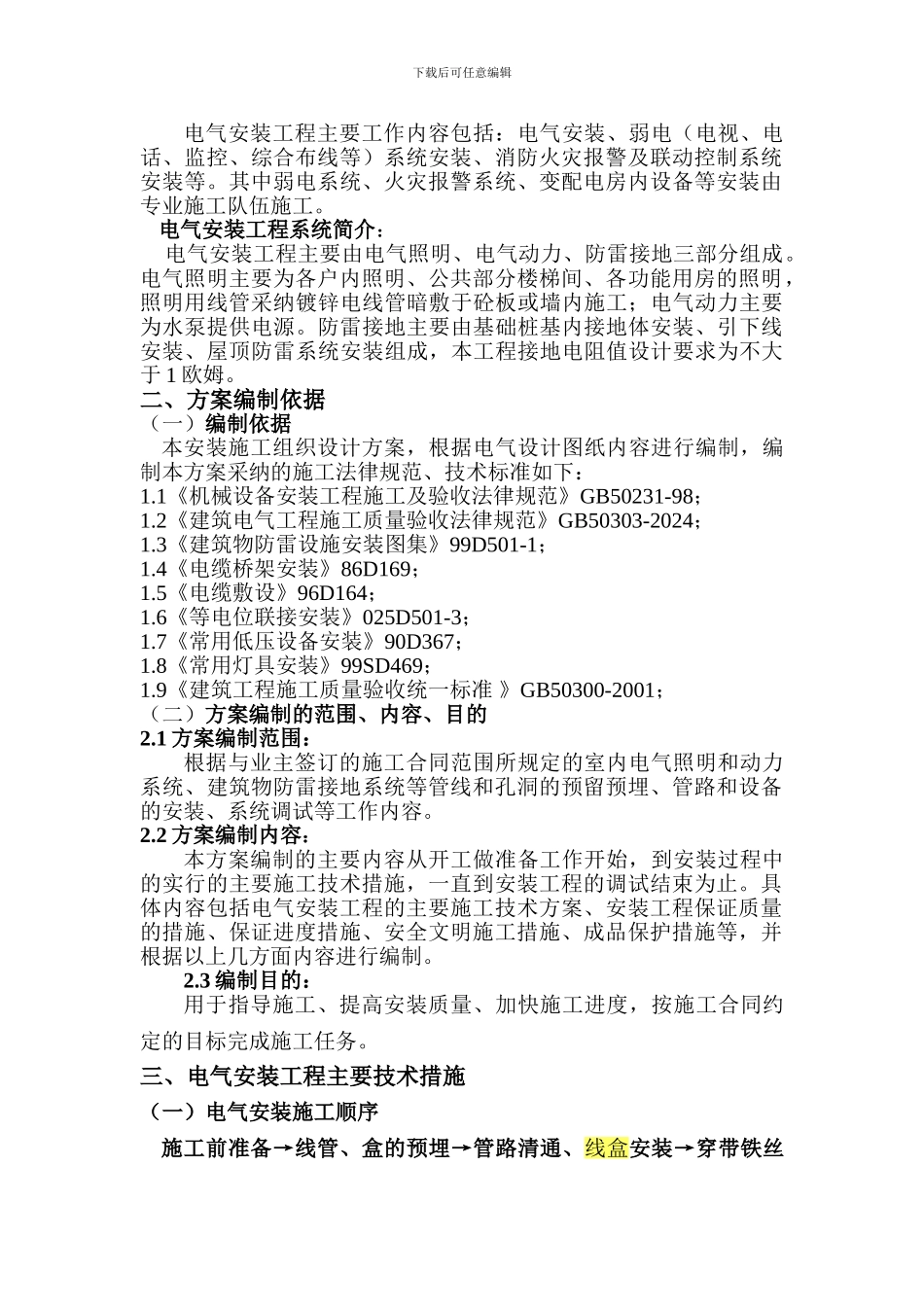

下载后可任意编辑首钢京唐钢铁联合有限公司海水取水排水工程电气安装专项施工方案编制人： 刘继帅 审核人： 宋照尚 批准人： 于超敏 编制单位：中交一航局第四工程有限公司 曹妃甸工程项目经理部 编制日期： 2008 年 04 月 15 日 一、安装工程概况下载后可任意编辑电气安装工程主要工作内容包括：电气安装、弱电（电视、电话、监控、综合布线等）系统安装、消防火灾报警及联动控制系统安装等。其中弱电系统、火灾报警系统、变配电房内设备等安装由专业施工队伍施工。 电气安装工程系统简介： 电气安装工程主要由电气照明、电气动力、防雷接地三部分组成。电气照明主要为各户内照明、公共部分楼梯间、各功能用房的照明，照明用线管采纳镀锌电线管暗敷于砼板或墙内施工；电气动力主要为水泵提供电源。防雷接地主要由基础桩基内接地体安装、引下线安装、屋顶防雷系统安装组成，本工程接地电阻值设计要求为不大于 1 欧姆。二、方案编制依据（一）编制依据 本安装施工组织设计方案，根据电气设计图纸内容进行编制，编制本方案采纳的施工法律规范、技术标准如下：1.1《机械设备安装工程施工及验收法律规范》GB50231-98；1.2《建筑电气工程施工质量验收法律规范》GB50303-2024；1.3《建筑物防雷设施安装图集》99D501-1；1.4《电缆桥架安装》86D169； 1.5《电缆敷设》96D164；1.6《等电位联接安装》025D501-3；1.7《常用低压设备安装》90D367；1.8《常用灯具安装》99SD469；1.9《建筑工程施工质量验收统一标准 》GB50300-2001；（二）方案编制的范围、内容、目的 2.1 方案编制范围：根据与业主签订的施工合同范围所规定的室内电气照明和动力系统、建筑物防雷接地系统等管线和孔洞的预留预埋、管路和设备的安装、系统调试等工作内容。2.2 方案编制内容：本方案编制的主要内容从开工做准备工作开始，到安装过程中的实行的主要施工技术措施，一直到安装工程的调试结束为止。具体内容包括电气安装工程的主要施工技术方案、安装工程保证质量的措施、保证进度措施、安全文明施工措施、成品保护措施等，并根据以上几方面内容进行编制。2.3 编制目的：用于指导施工、提高安装质量、加快施工进度，按施工合同约定的目标完成施工任务。三、电气安装工程主要技术措施（一）电气安装施工顺序 施工前准备→线管、盒的预埋→管路清通、线盒安装→穿带铁丝下载后可任意编辑→线管、线槽明敷→桥架安装→管内穿线或槽内敷线→电缆敷设→配电箱、...
