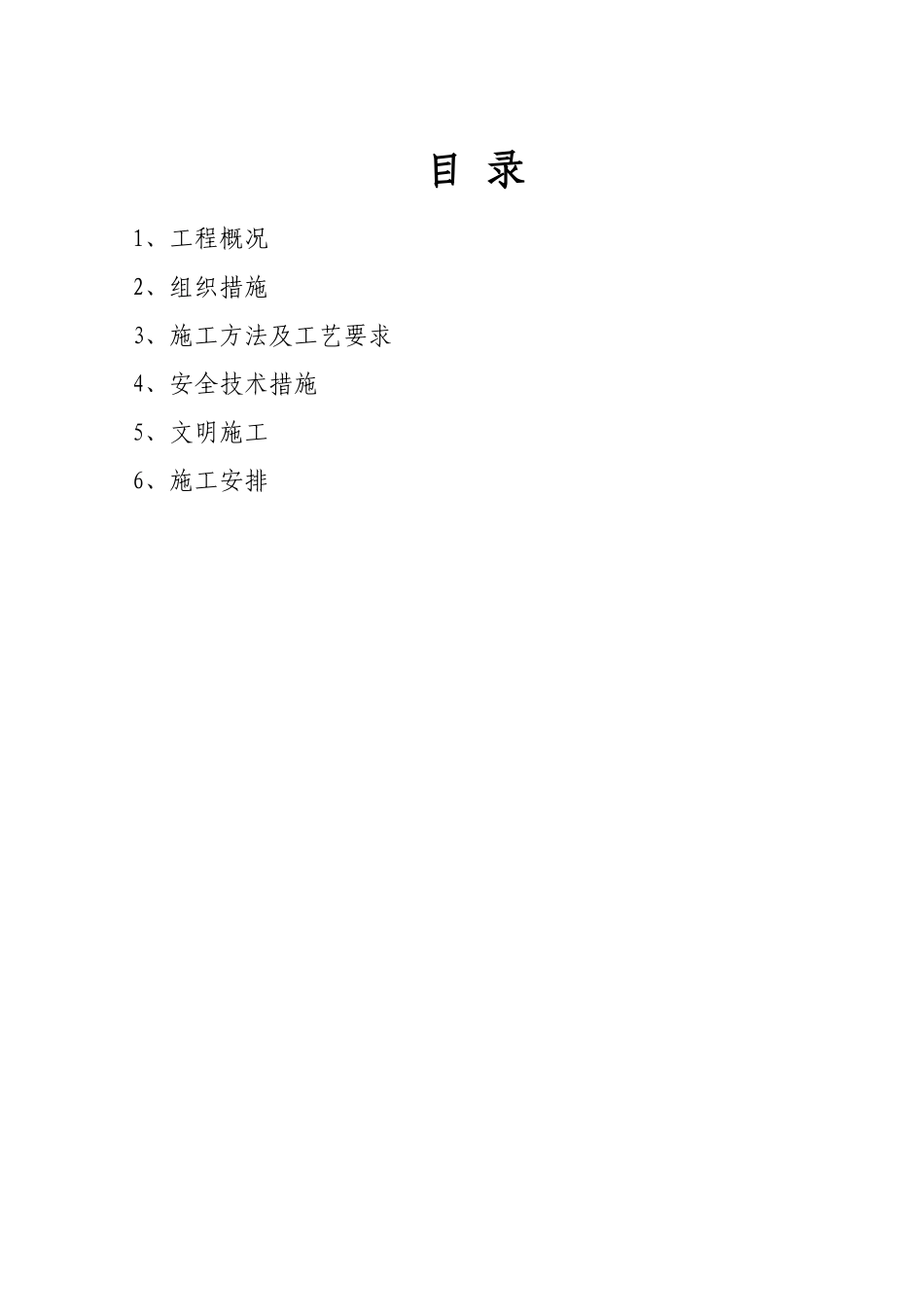

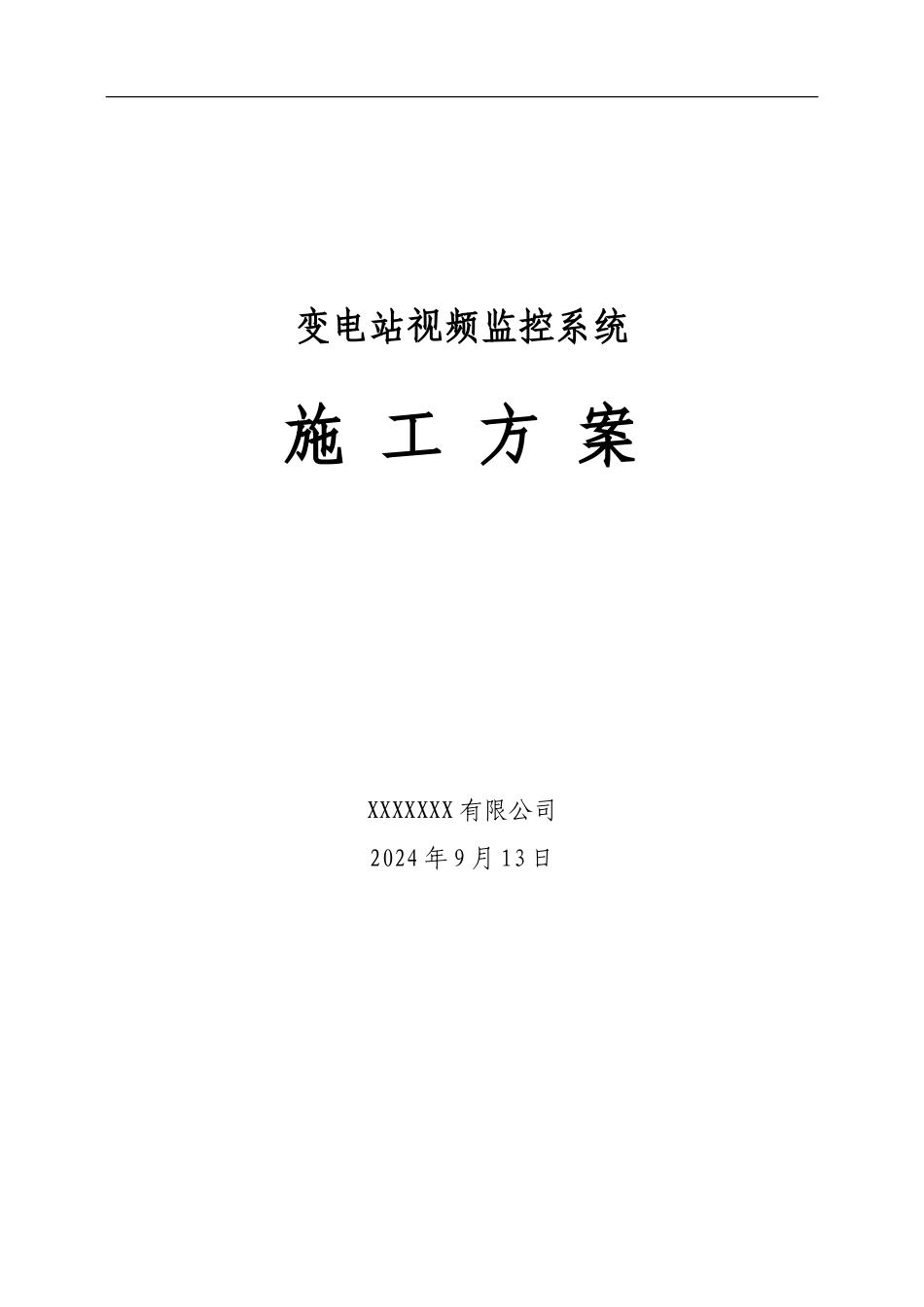

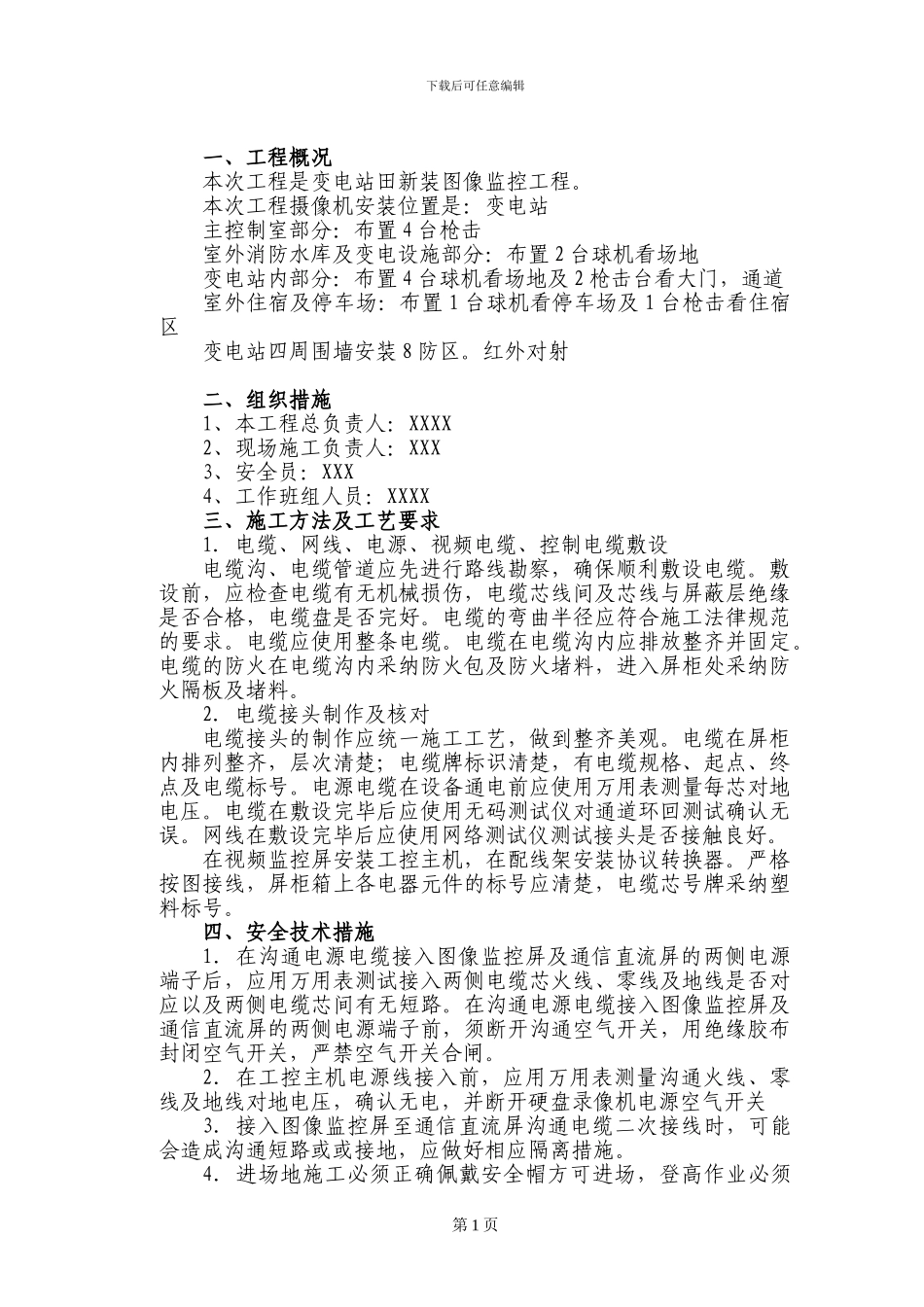

变电站视频监控系统施 工 方 案XXXXXXX 有限公司2024 年 9 月 13 日目 录1、工程概况2、组织措施3、施工方法及工艺要求4、安全技术措施5、文明施工6、施工安排下载后可任意编辑一、工程概况本次工程是变电站田新装图像监控工程。本次工程摄像机安装位置是：变电站主控制室部分：布置 4 台枪击室外消防水库及变电设施部分：布置 2 台球机看场地变电站内部分：布置 4 台球机看场地及 2 枪击台看大门，通道室外住宿及停车场：布置 1 台球机看停车场及 1 台枪击看住宿区变电站四周围墙安装 8 防区。红外对射二、组织措施1、本工程总负责人：XXXX2、现场施工负责人：XXX3、安全员：XXX4、工作班组人员：XXXX三、施工方法及工艺要求1．电缆、网线、电源、视频电缆、控制电缆敷设电缆沟、电缆管道应先进行路线勘察，确保顺利敷设电缆。敷设前，应检查电缆有无机械损伤，电缆芯线间及芯线与屏蔽层绝缘是否合格，电缆盘是否完好。电缆的弯曲半径应符合施工法律规范的要求。电缆应使用整条电缆。电缆在电缆沟内应排放整齐并固定。电缆的防火在电缆沟内采纳防火包及防火堵料，进入屏柜处采纳防火隔板及堵料。2．电缆接头制作及核对电缆接头的制作应统一施工工艺，做到整齐美观。电缆在屏柜内排列整齐，层次清楚；电缆牌标识清楚，有电缆规格、起点、终点及电缆标号。电源电缆在设备通电前应使用万用表测量每芯对地电压。电缆在敷设完毕后应使用无码测试仪对通道环回测试确认无误。网线在敷设完毕后应使用网络测试仪测试接头是否接触良好。在视频监控屏安装工控主机，在配线架安装协议转换器。严格按图接线，屏柜箱上各电器元件的标号应清楚，电缆芯号牌采纳塑料标号。四、安全技术措施1．在沟通电源电缆接入图像监控屏及通信直流屏的两侧电源端子后，应用万用表测试接入两侧电缆芯火线、零线及地线是否对应以及两侧电缆芯间有无短路。在沟通电源电缆接入图像监控屏及通信直流屏的两侧电源端子前，须断开沟通空气开关，用绝缘胶布封闭空气开关，严禁空气开关合闸。2．在工控主机电源线接入前，应用万用表测量沟通火线、零线及地线对地电压，确认无电，并断开硬盘录像机电源空气开关3．接入图像监控屏至通信直流屏沟通电缆二次接线时，可能会造成沟通短路或或接地，应做好相应隔离措施。4．进场地施工必须正确佩戴安全帽方可进场，登高作业必须第 1 页下载后可任意编辑正确佩戴安全带。5．与带电设备保持足够的安全距离，35kV 大于 ...
