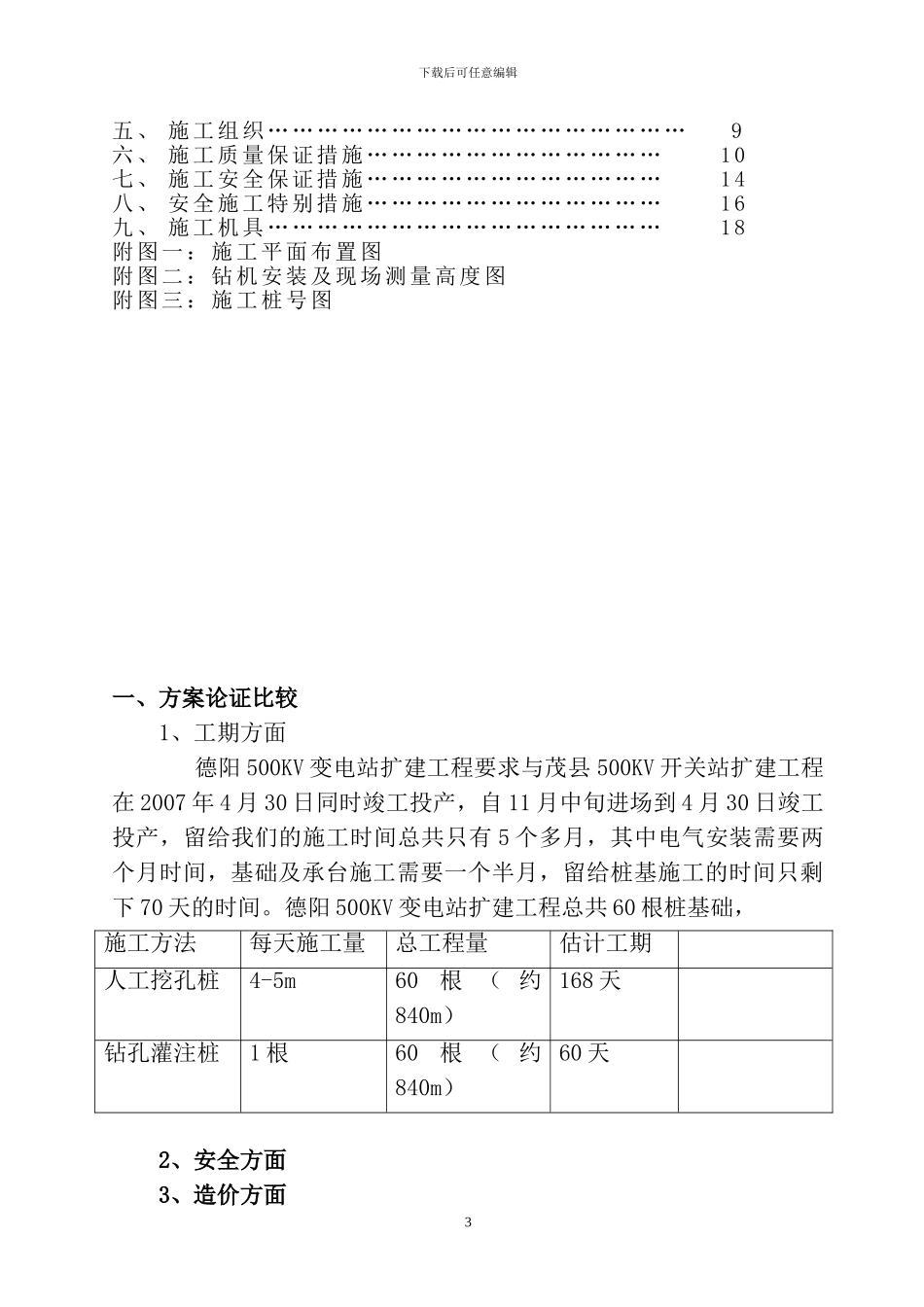

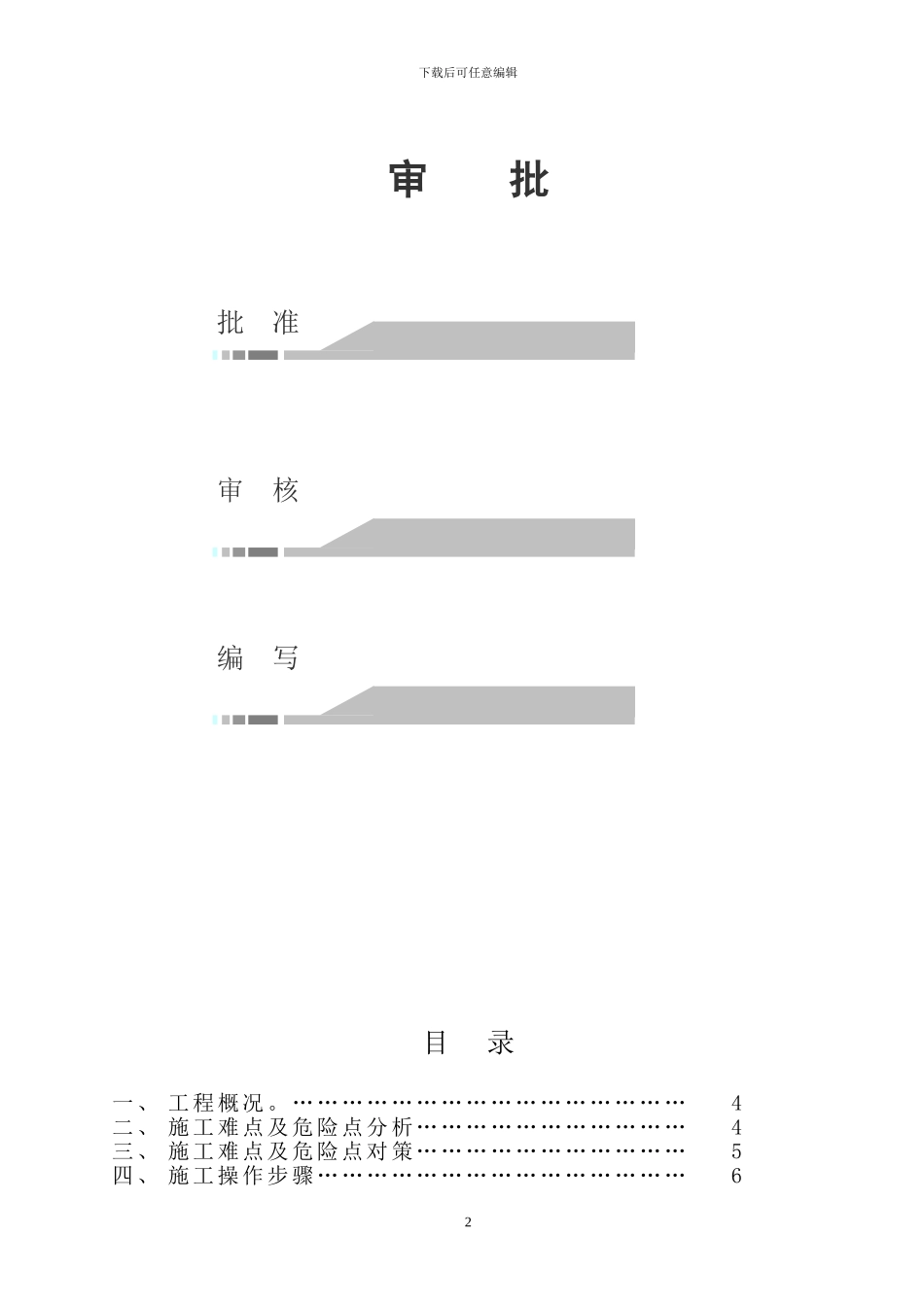

下载后可任意编辑德 阳 500 kV 变 电 站钻 孔 灌 注 桩施工方案四 川 电 力 送 变 电 建 设 公 司 建 安 二 公 司德 阳 5 0 0 K V 变 电 站 扩 建 工 程 项 目 部2 0 2 4 年 9 月 1下载后可任意编辑审 批 批 准审 核编 写目 录一、 工程概况。………………………………………… 4二、 施工难点及危险点分析 …………………………… 4三、 施工难点及危险点对策 …………………………… 5四、 施工操作步骤……………………………………… 62下载后可任意编辑五、 施工组织…………………………………………… 9六、 施工质量保证措施……………………………… 10七、 施工安全保证措施……………………………… 14八、 安全施工特别措施……………………………… 16九、 施工机具………………………………………… 18附图一：施工平面布置图附图二：钻机安装及现场测量高度图附图三：施工桩号图 一、方案论证比较1、工期方面 德阳 500KV 变电站扩建工程要求与茂县 500KV 开关站扩建工程在 2007 年 4 月 30 日同时竣工投产，自 11 月中旬进场到 4 月 30 日竣工投产，留给我们的施工时间总共只有 5 个多月，其中电气安装需要两个月时间，基础及承台施工需要一个半月，留给桩基施工的时间只剩下 70 天的时间。德阳 500KV 变电站扩建工程总共 60 根桩基础，施工方法每天施工量总工程量估计工期人工挖孔桩4-5m60根 （ 约840m）168 天钻孔灌注桩1 根60根 （ 约840m）60 天2、安全方面3、造价方面3下载后可任意编辑一．工程概况1.工程概述：德阳 500kV 超高压变电站茂 1、茂 2 工程，支架基础设计为钢筋混凝土钻孔灌注桩，桩型号为 HZ800；桩极限力端阻力标准值qpk=5000kpa，持力层为中风化基岩，桩端最小嵌入持力层不小于 0.8m。所址位于德阳罗江县西南方向约 7 公里，公路距离 9 公里，交通方便。所址区属构造剥蚀、红层丘陵地形，地貌形态为平缓浅丘，呈山间与槽谷相间的地形。浅丘呈平缓长条状，槽谷宽大平缓。2、场地工程地质条件：场地地层主要表现为新近回填土和第四系残坡积层（Q4el+dl）粉质粘土、粘土、淤泥。基岩为侏罗系上统蓬来组（J3P）、遂宁组（J2sn）的泥岩为主,产状倾向南东 120～130 度，倾角 10～14 度，桩基以中风化岩层为持力层。3、设计简述：本工程钻孔灌注桩分布在已建变电站的③到④轴线和④到⑤...
