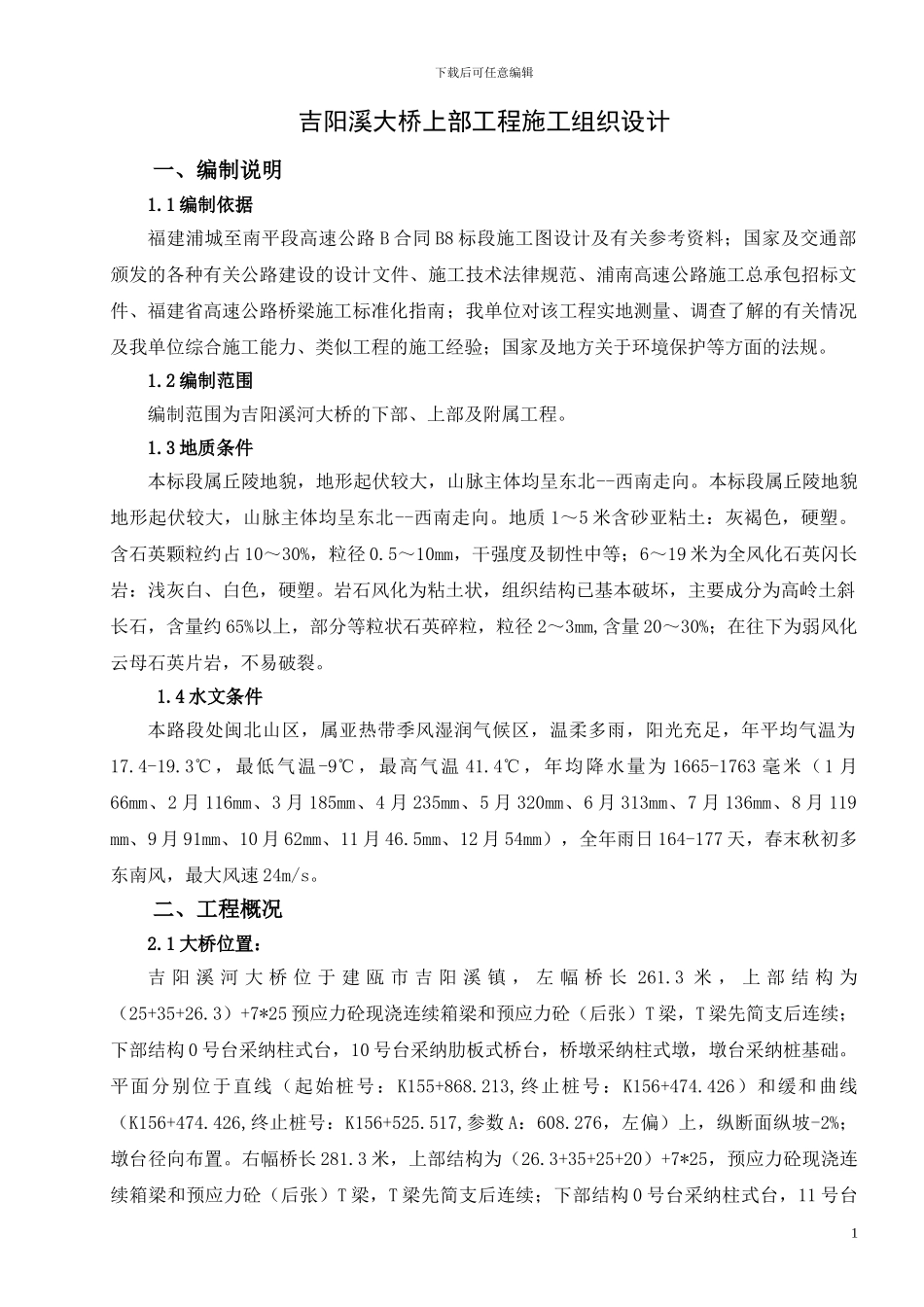

下载后可任意编辑吉阳溪大桥上部工程施工组织设计一、编制说明1.1 编制依据福建浦城至南平段高速公路 B 合同 B8 标段施工图设计及有关参考资料；国家及交通部颁发的各种有关公路建设的设计文件、施工技术法律规范、浦南高速公路施工总承包招标文件、福建省高速公路桥梁施工标准化指南；我单位对该工程实地测量、调查了解的有关情况及我单位综合施工能力、类似工程的施工经验；国家及地方关于环境保护等方面的法规。1.2 编制范围编制范围为吉阳溪河大桥的下部、上部及附属工程。1.3 地质条件本标段属丘陵地貌，地形起伏较大，山脉主体均呈东北--西南走向。本标段属丘陵地貌地形起伏较大，山脉主体均呈东北--西南走向。地质 1～5 米含砂亚粘土：灰褐色，硬塑。含石英颗粒约占 10～30%，粒径 0.5～10mm，干强度及韧性中等；6～19 米为全风化石英闪长岩：浅灰白、白色，硬塑。岩石风化为粘土状，组织结构已基本破坏，主要成分为高岭土斜长石，含量约 65%以上，部分等粒状石英碎粒，粒径 2～3mm,含量 20～30%；在往下为弱风化云母石英片岩，不易破裂。 1.4 水文条件本路段处闽北山区，属亚热带季风湿润气候区，温柔多雨，阳光充足，年平均气温为17.4-19.3℃，最低气温-9℃，最高气温 41.4℃，年均降水量为 1665-1763 毫米（1 月66mm、2 月 116mm、3 月 185mm、4 月 235mm、5 月 320mm、6 月 313mm、7 月 136mm、8 月 119 mm、9 月 91mm、10 月 62mm、11 月 46.5mm、12 月 54mm），全年雨日 164-177 天，春末秋初多东南风，最大风速 24m/s。二、工程概况2.1 大桥位置：吉 阳 溪 河 大 桥 位 于 建 瓯 市 吉 阳 溪 镇 ， 左 幅 桥 长 261.3 米 ， 上 部 结 构 为（25+35+26.3）+7*25 预应力砼现浇连续箱梁和预应力砼（后张）T 梁，T 梁先简支后连续；下部结构 0 号台采纳柱式台，10 号台采纳肋板式桥台，桥墩采纳柱式墩，墩台采纳桩基础。平面分别位于直线（起始桩号：K155+868.213,终止桩号：K156+474.426）和缓和曲线（K156+474.426,终止桩号：K156+525.517,参数 A：608.276，左偏）上，纵断面纵坡-2%；墩台径向布置。右幅桥长 281.3 米，上部结构为（26.3+35+25+20）+7*25，预应力砼现浇连续箱梁和预应力砼（后张）T 梁，T 梁先简支后连续；下部结构 0 号台采纳柱式台，11 号台1下载后可任意编辑采纳肋板台，桥墩采纳柱式墩，墩台采纳桩基础。平面分别位于...
