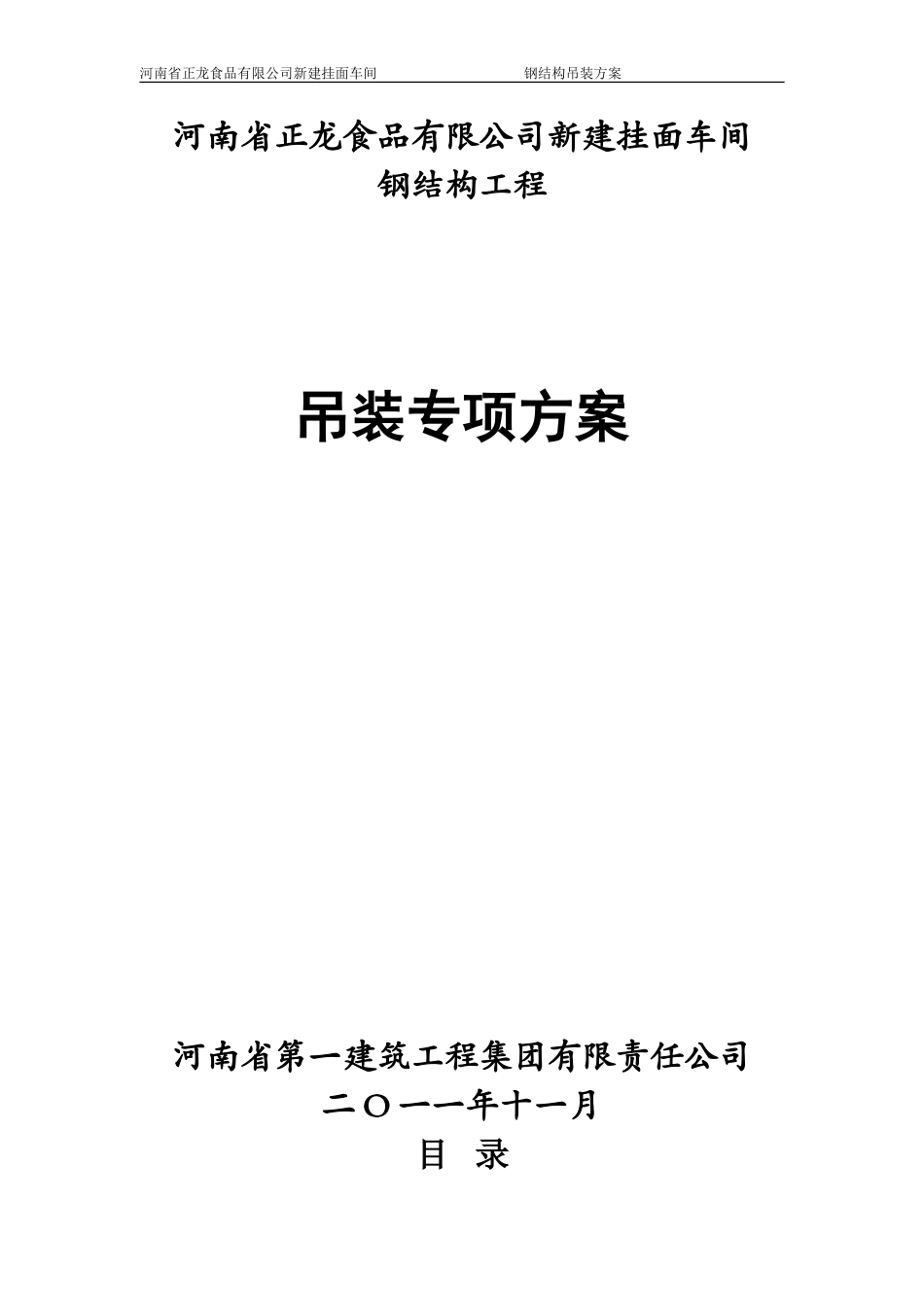

河南省正龙食品有限公司新建挂面车间 钢结构吊装方案河南省正龙食品有限公司新建挂面车间钢结构工程吊装专项方案河南省第一建筑工程集团有限责任公司二 O 一一年十一月目 录下载后可任意编辑第一章 工程概述………………………………………………………………2第二章 施工执行的法律规范标准…………………………………………………2第三章 施工准备………………………………………………………………2第四章 吊装方案………………………………………………………………4第五章 吊装质量控制…………………………………………………………9第六章 吊装安全防护措施……………………………………………………14附件一 钢结构安装允许偏差表第一章 工程概述河南省正龙食品有限公司新建挂面车间，位于河南省新郑市；总建筑面积11734 平方米，工程为地上三层，建筑高度 12.05 米；建筑结构形式包括门式钢架、钢筋混凝土框架及砖混结构多种形式，设计使用年限为 50 年，抗震设防烈度为 7 度；本工程车间部分的生产火灾危险性类别为丙类，仓库部分储存物品的火灾危险性类别为丙类，耐火等级为二级。本工程屋面防水等级为三级，防水层合理使用年限为 10 年。本工程结构构造做法为：砼强度：圈梁、构造柱采纳 C20；现浇梁、板、框架柱、基础采纳 C30，基础垫层 C20；墙体材料：标高±0.00 以下采纳 MU10烧结普通砖，M7.5 水泥砂浆；标高±0.00 以上采纳 MU10 烧结普通砖，M7.5 混合砂浆。本 工 程 钢 结 构 为 单 跨 单 层 钢 结 构 门 式 钢 架 结 构 ， 跨 度 分 别 为41m、34m、11.4m，柱距分别为 7.2m、7.5m、8.0m；屋面采纳 0.5mm 双层中间夹80mm 厚岩棉彩色压型钢板，墙面采纳 240mm 烧结多孔砖维护墙。焊缝等级：端板与柱、梁翼板和腹板的链接焊缝为全熔透坡口焊，质量等级为二级，其他为三级。所有非施工图所示构件拼接用对接焊接质量应达到二级。建设单位：河南省正龙食品有限公司施工单位： 河南省第一建筑工程集团有限责任公司设计单位： 国家粮食储备局郑州科学讨论设计院监理单位：河南省育兴建设工程管理有限公司地质勘查单位： 郑州大学综合设计讨论院----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑第二章 施工执行的法律规范标准一、施工执行的法律规范标准《钢结构工程施工及质量...
