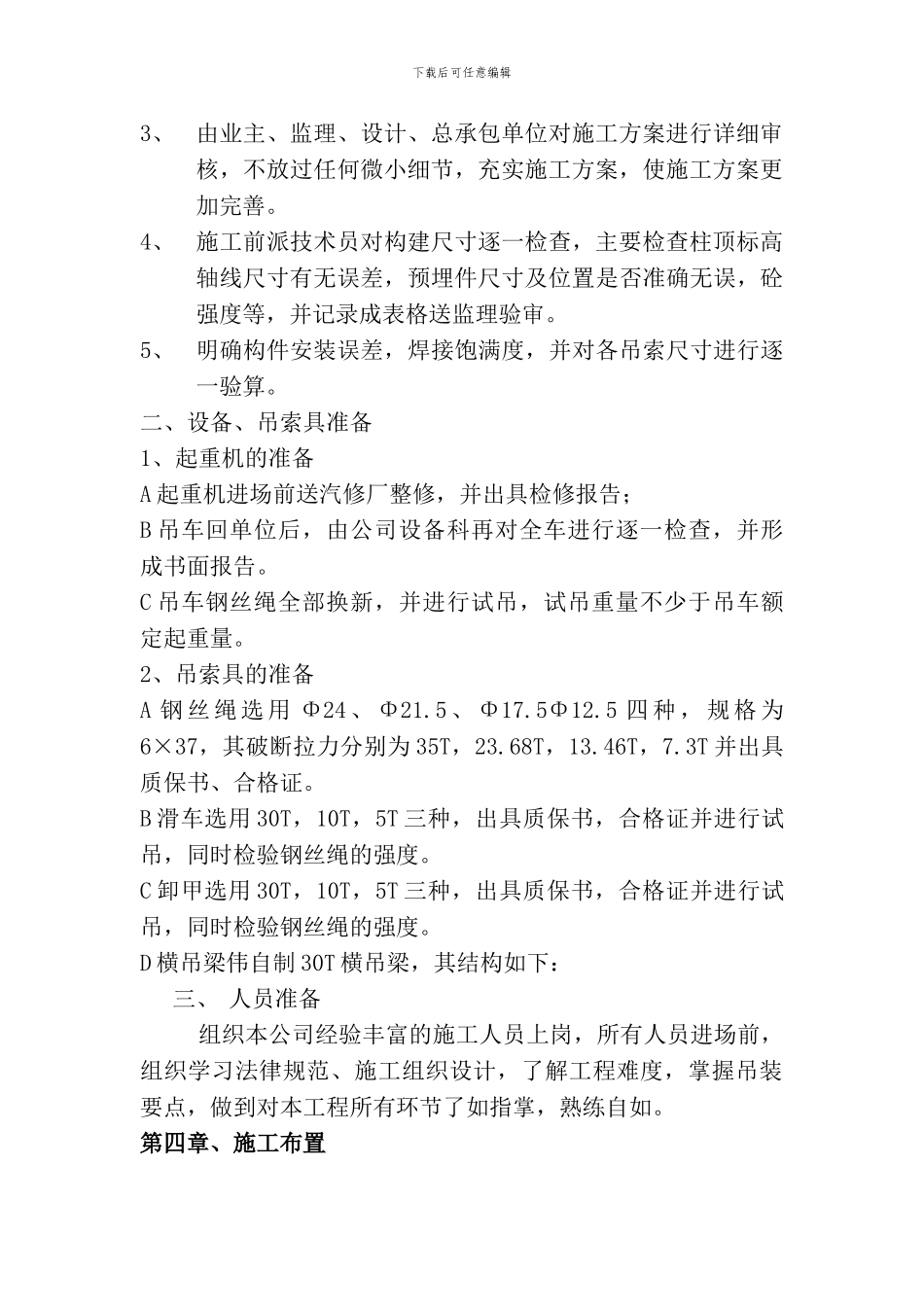

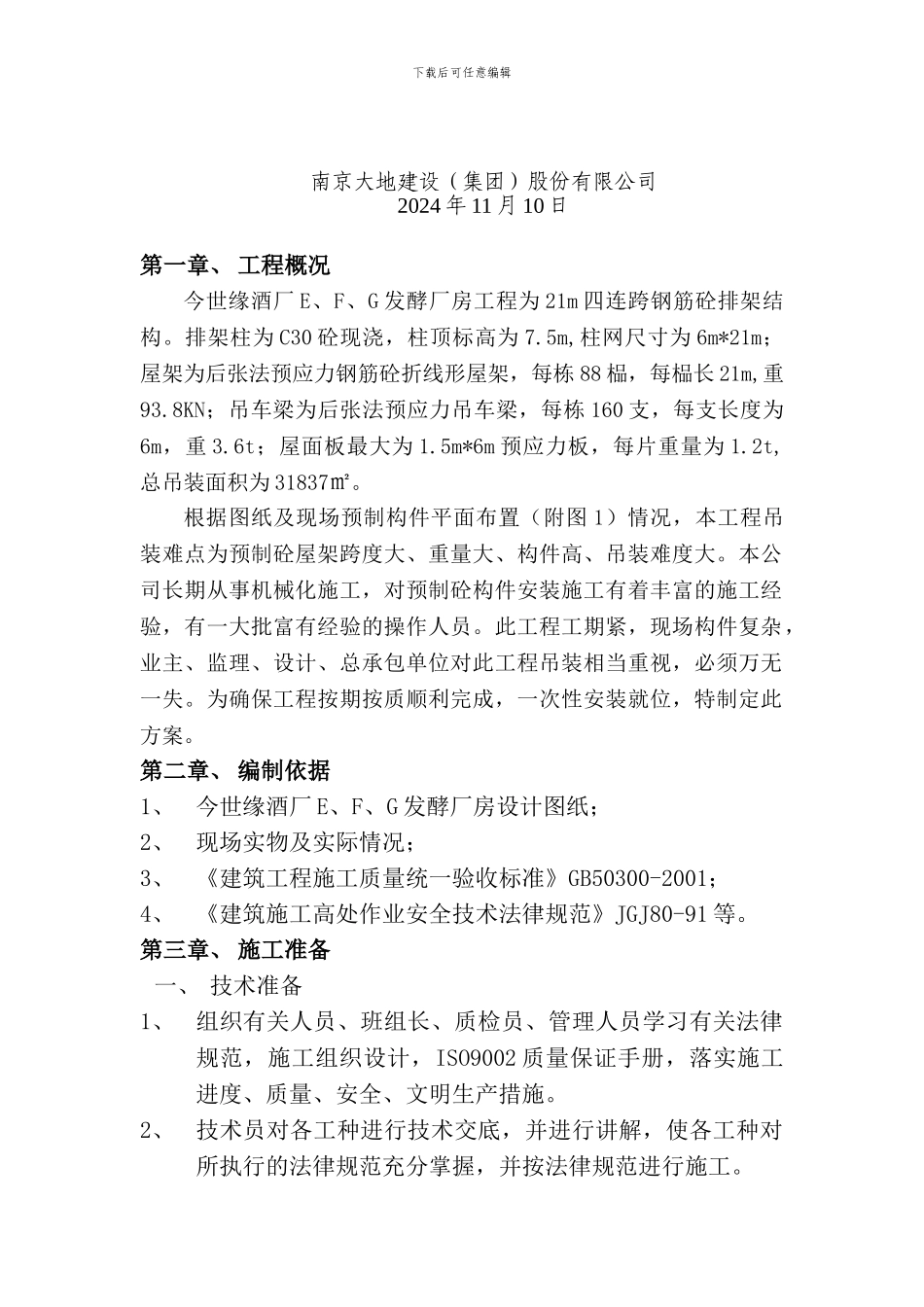

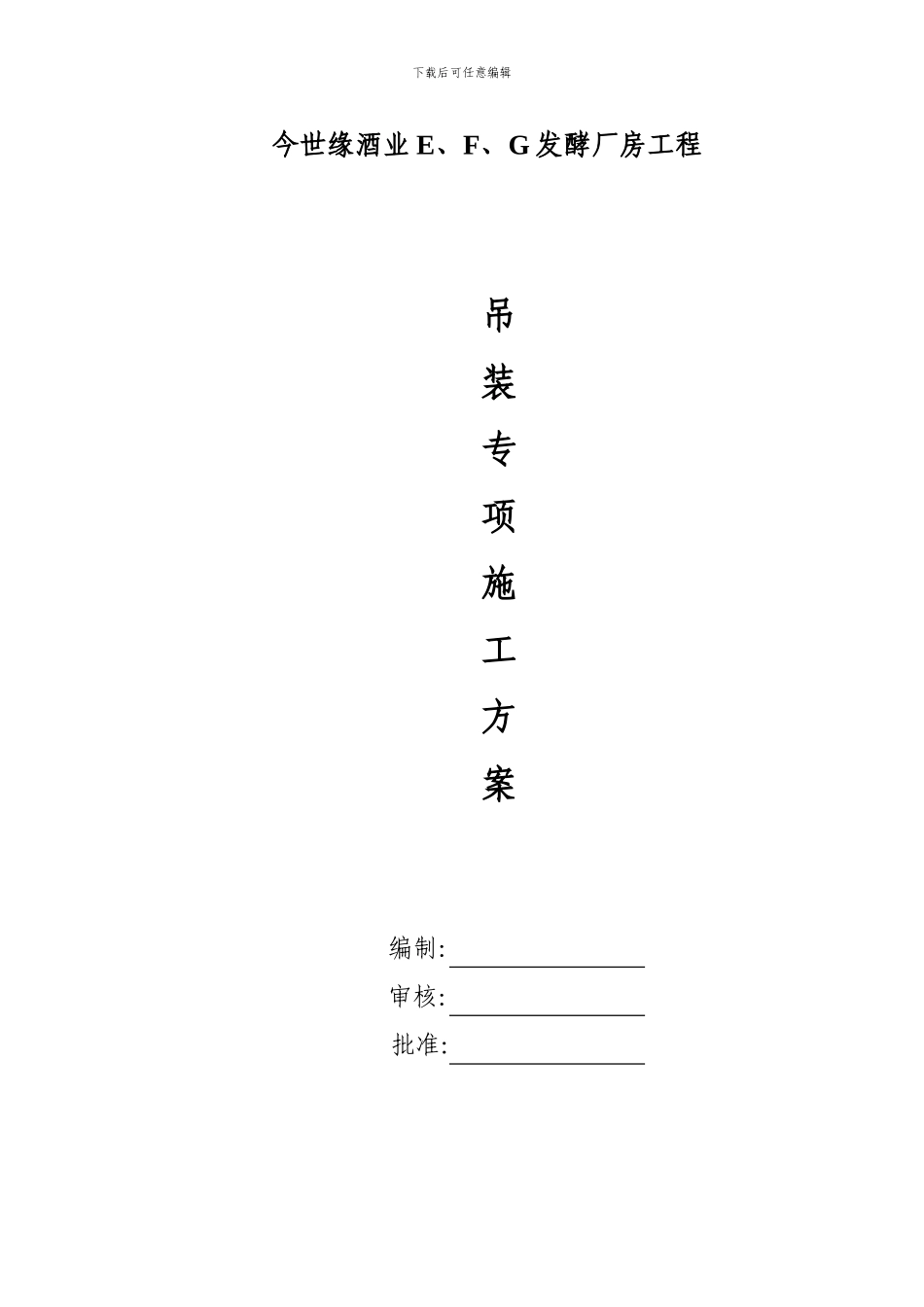

下载后可任意编辑今世缘酒业 E、F、G 发酵厂房工程吊装专项施工方案编制：审核：批准：下载后可任意编辑南京大地建设（集团）股份有限公司2024 年 11 月 10 日第一章、 工程概况今世缘酒厂 E、F、G 发酵厂房工程为 21m 四连跨钢筋砼排架结构。排架柱为 C30 砼现浇，柱顶标高为 7.5m,柱网尺寸为 6m*21m；屋架为后张法预应力钢筋砼折线形屋架，每栋 88 榀，每榀长 21m,重93.8KN；吊车梁为后张法预应力吊车梁，每栋 160 支，每支长度为6m，重 3.6t；屋面板最大为 1.5m*6m 预应力板，每片重量为 1.2t,总吊装面积为 31837㎡。根据图纸及现场预制构件平面布置（附图 1）情况，本工程吊装难点为预制砼屋架跨度大、重量大、构件高、吊装难度大。本公司长期从事机械化施工，对预制砼构件安装施工有着丰富的施工经验，有一大批富有经验的操作人员。此工程工期紧，现场构件复杂，业主、监理、设计、总承包单位对此工程吊装相当重视，必须万无一失。为确保工程按期按质顺利完成，一次性安装就位，特制定此方案。第二章、 编制依据1、今世缘酒厂 E、F、G 发酵厂房设计图纸；2、现场实物及实际情况；3、《建筑工程施工质量统一验收标准》GB50300-2001；4、《建筑施工高处作业安全技术法律规范》JGJ80-91 等。第三章、 施工准备一、 技术准备1、组织有关人员、班组长、质检员、管理人员学习有关法律规范，施工组织设计，ISO9002 质量保证手册，落实施工进度、质量、安全、文明生产措施。2、技术员对各工种进行技术交底，并进行讲解，使各工种对所执行的法律规范充分掌握，并按法律规范进行施工。下载后可任意编辑3、由业主、监理、设计、总承包单位对施工方案进行详细审核，不放过任何微小细节，充实施工方案，使施工方案更加完善。4、施工前派技术员对构建尺寸逐一检查，主要检查柱顶标高轴线尺寸有无误差，预埋件尺寸及位置是否准确无误，砼强度等，并记录成表格送监理验审。5、明确构件安装误差，焊接饱满度，并对各吊索尺寸进行逐一验算。二、设备、吊索具准备1、起重机的准备A 起重机进场前送汽修厂整修，并出具检修报告；B 吊车回单位后，由公司设备科再对全车进行逐一检查，并形成书面报告。C 吊车钢丝绳全部换新，并进行试吊，试吊重量不少于吊车额定起重量。2、吊索具的准备A 钢 丝 绳 选 用 Φ24 、 Φ21.5 、 Φ17.5Φ12.5 四 种 ， 规 格 为6×37，其破断拉力分别为 35T，23.68T，13.46T，7.3T...
