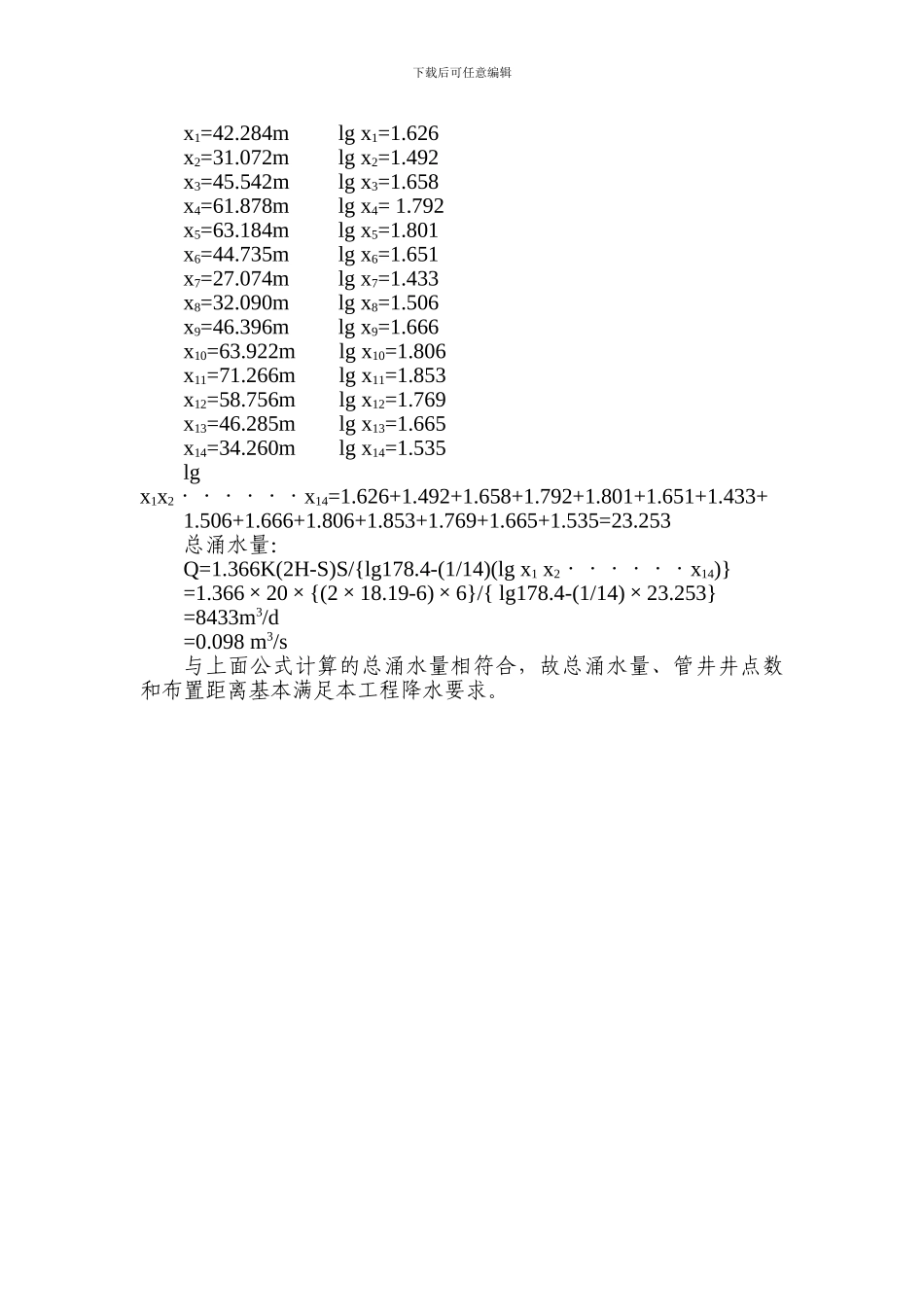

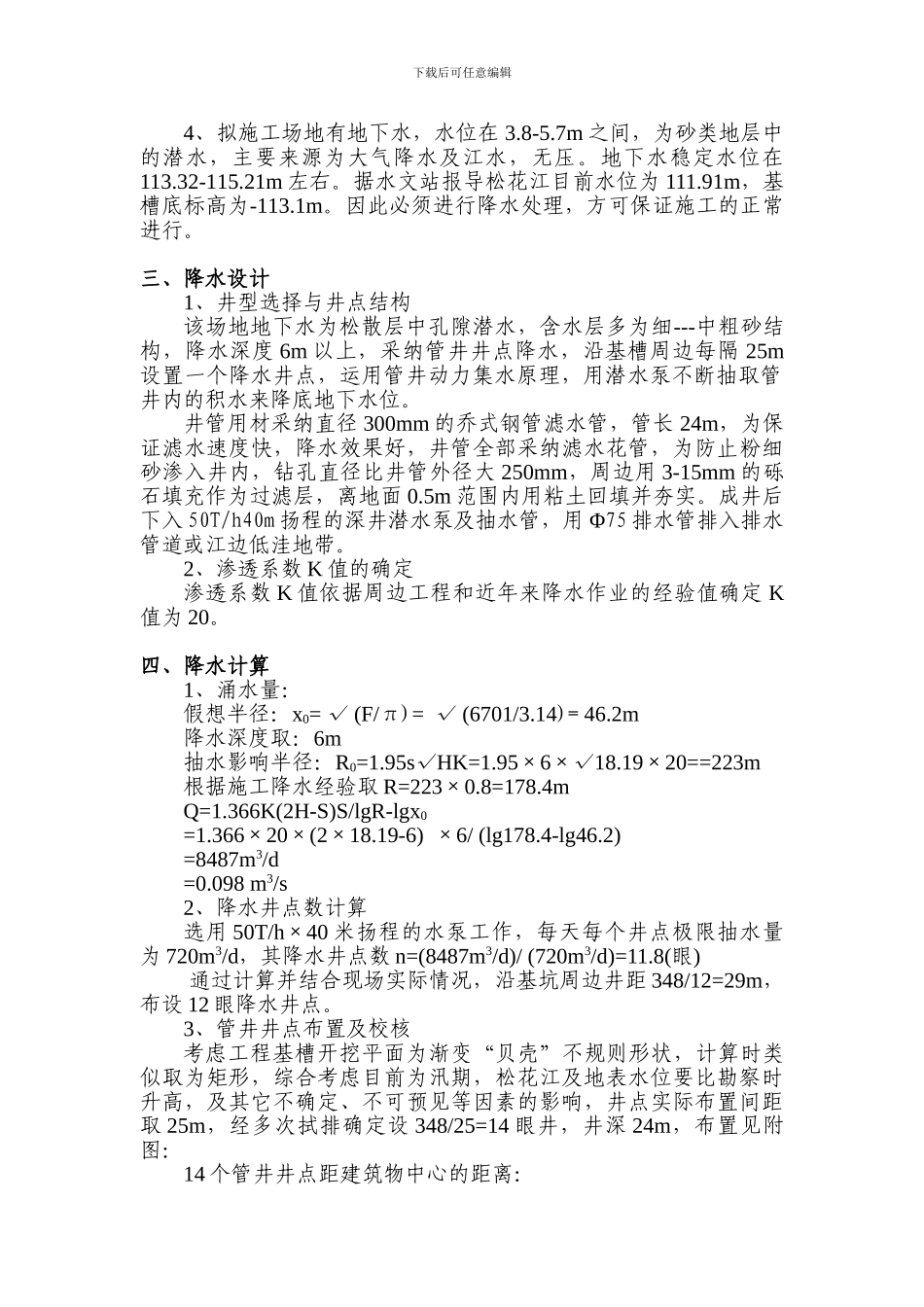

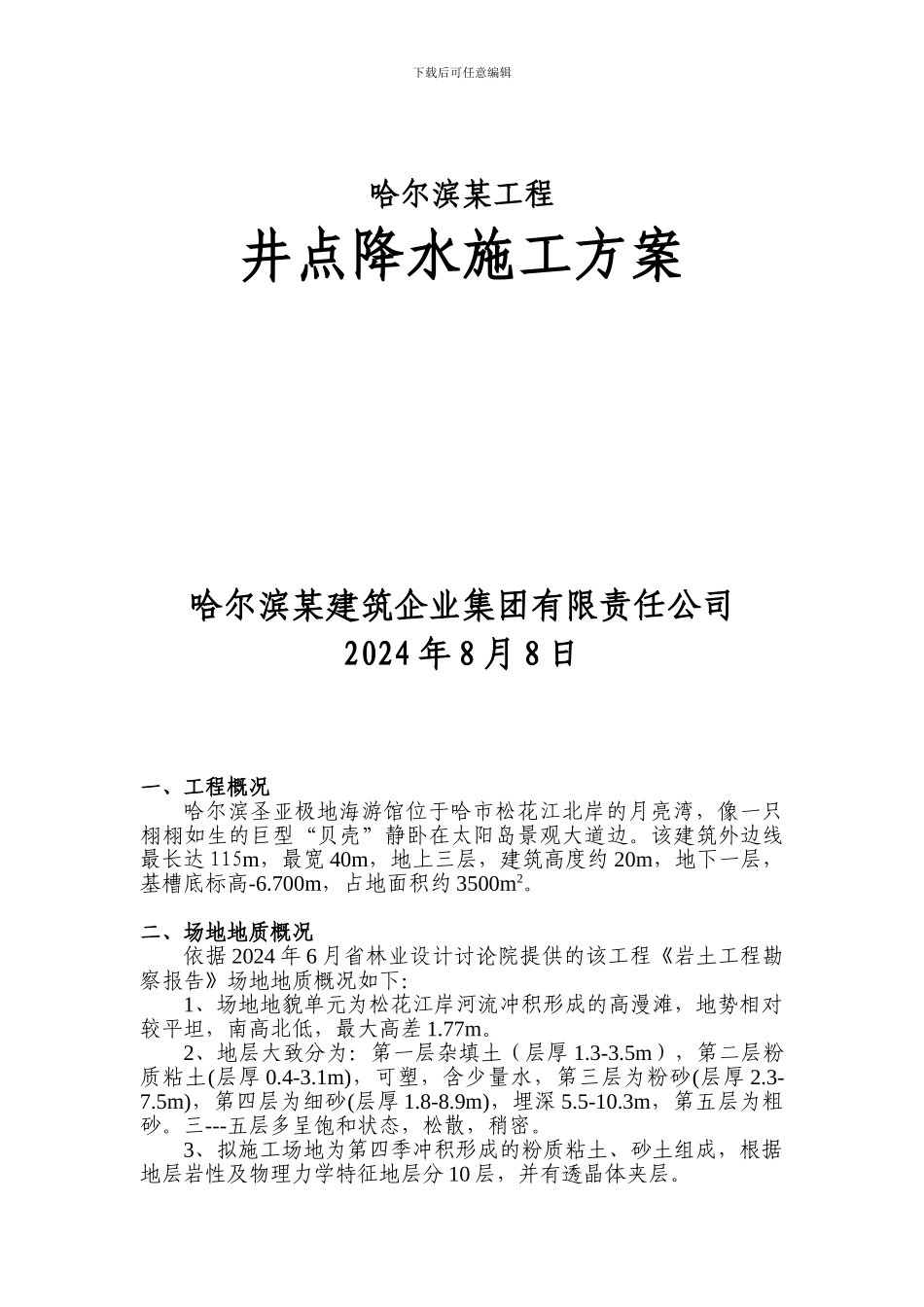

下载后可任意编辑哈尔滨某工程井点降水施工方案哈尔滨某建筑企业集团有限责任公司2024 年 8 月 8 日一、工程概况哈尔滨圣亚极地海游馆位于哈市松花江北岸的月亮湾，像一只栩栩如生的巨型“贝壳”静卧在太阳岛景观大道边。该建筑外边线最长达 115m，最宽 40m，地上三层，建筑高度约 20m，地下一层，基槽底标高-6.700m，占地面积约 3500m2。二、场地地质概况依据 2024 年 6 月省林业设计讨论院提供的该工程《岩土工程勘察报告》场地地质概况如下：1、场地地貌单元为松花江岸河流冲积形成的高漫滩，地势相对较平坦，南高北低，最大高差 1.77m。2、地层大致分为：第一层杂填土（层厚 1.3-3.5m），第二层粉质粘土(层厚 0.4-3.1m)，可塑，含少量水，第三层为粉砂(层厚 2.3-7.5m)，第四层为细砂(层厚 1.8-8.9m)，埋深 5.5-10.3m，第五层为粗砂。三---五层多呈饱和状态，松散，稍密。3、拟施工场地为第四季冲积形成的粉质粘土、砂土组成，根据地层岩性及物理力学特征地层分 10 层，并有透晶体夹层。下载后可任意编辑4、拟施工场地有地下水，水位在 3.8-5.7m 之间，为砂类地层中的潜水，主要来源为大气降水及江水，无压。地下水稳定水位在113.32-115.21m 左右。据水文站报导松花江目前水位为 111.91m，基槽底标高为-113.1m。因此必须进行降水处理，方可保证施工的正常进行。三、降水设计1、井型选择与井点结构该场地地下水为松散层中孔隙潜水，含水层多为细---中粗砂结构，降水深度 6m 以上，采纳管井井点降水，沿基槽周边每隔 25m设置一个降水井点，运用管井动力集水原理，用潜水泵不断抽取管井内的积水来降底地下水位。井管用材采纳直径 300mm 的乔式钢管滤水管，管长 24m，为保证滤水速度快，降水效果好，井管全部采纳滤水花管，为防止粉细砂渗入井内，钻孔直径比井管外径大 250mm，周边用 3-15mm 的砾石填充作为过滤层，离地面 0.5m 范围内用粘土回填并夯实。成井后下入 50T/h40m 扬程的深井潜水泵及抽水管，用 Φ75 排水管排入排水管道或江边低洼地带。2、渗透系数 K 值的确定渗透系数 K 值依据周边工程和近年来降水作业的经验值确定 K值为 20。四、降水计算1、涌水量：假想半径：x0= √ (F/π)= √ (6701/3.14)= 46.2m降水深度取：6m抽水影响半径：R0=1.95s√HK=1.95×6×√18.19×20==223m根据施工降水经验取 R=223×0.8=178.4mQ=1.366K(2H-S)S/lgR-lgx0=1.366×20×(2×18.19-6) ×6/ (lg178...
