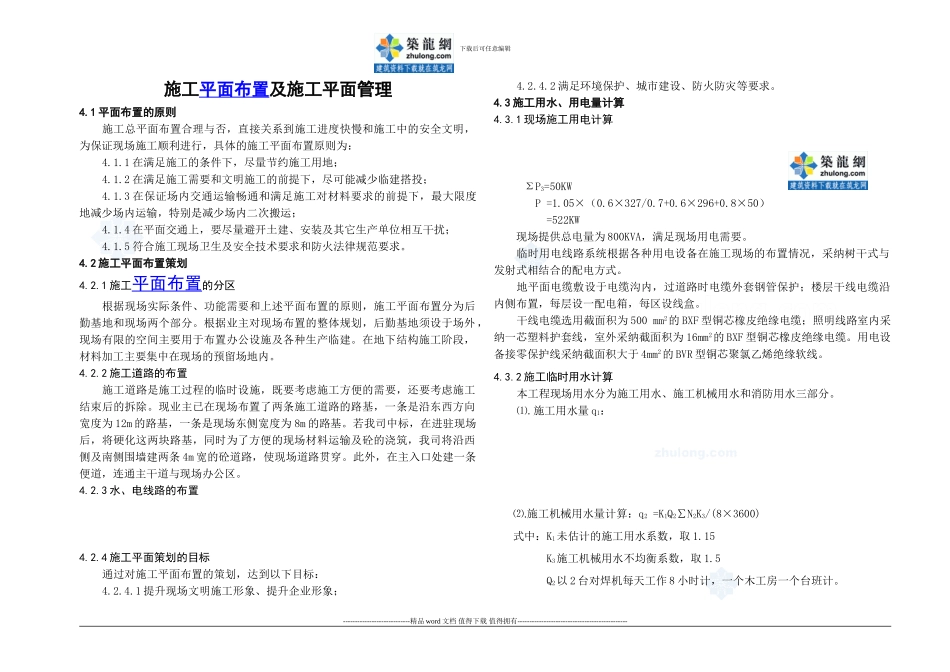

下载后可任意编辑施工平面布置及施工平面管理4.1 平面布置的原则施工总平面布置合理与否，直接关系到施工进度快慢和施工中的安全文明，为保证现场施工顺利进行，具体的施工平面布置原则为：4.1.1 在满足施工的条件下，尽量节约施工用地；4.1.2 在满足施工需要和文明施工的前提下，尽可能减少临建搭投；4.1.3 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；4.1.4 在平面交通上，要尽量避开土建、安装及其它生产单位相互干扰；4.1.5 符合施工现场卫生及安全技术要求和防火法律规范要求。4.2 施工平面布置策划4.2.1 施工平面布置的分区根据现场实际条件、功能需要和上述平面布置的原则，施工平面布置分为后勤基地和现场两个部分。根据业主对现场布置的整体规划，后勤基地须设于场外 ，现场有限的空间主要用于布置办公设施及各种生产临建。在地下结构施工阶段，材料加工主要集中在现场的预留场地内。4.2.2 施工道路的布置施工道路是施工过程的临时设施，既要考虑施工方便的需要，还要考虑施工结束后的拆除。现业主已在现场布置了两条施工道路的路基，一条是沿东西方向宽度为 12m 的路基，一条是现场东侧宽度为 8m 的路基。若我司中标，在进驻现场后，将硬化这两块路基，同时为了方便的现场材料运输及砼的浇筑，我司将沿西侧及南侧围墙建两条 4m 宽的砼道路，使现场道路贯穿。此外，在主入口处建一条便道，连通主干道与现场办公区。4.2.3 水、电线路的布置4.2.4 施工平面策划的目标通过对施工平面布置的策划，达到以下目标：4.2.4.1 提升现场文明施工形象、提升企业形象；4.2.4.2 满足环境保护、城市建设、防火防灾等要求。4.3 施工用水、用电量计算4.3.1 现场施工用电计算ΣP3=50KWP =1.05×（0.6×327/0.7+0.6×296+0.8×50） =522KW 现场提供总电量为 800KVA，满足现场用电需要。临时用电线路系统根据各种用电设备在施工现场的布置情况，采纳树干式与发射式相结合的配电方式。地平面电缆敷设于电缆沟内，过道路时电缆外套钢管保护；楼层干线电缆沿内侧布置，每层设一配电箱，每区设线盒。干线电缆选用截面积为 500 mm2的 BXF 型铜芯橡皮绝缘电缆；照明线路室内采纳一芯塑料护套线，室外采纳截面积为 16mm2的 BXF 型铜芯橡皮绝缘电缆。用电设备接零保护线采纳截面积大于 4mm2的 BVR 型铜芯聚氯乙烯绝缘软线。4.3.2 施工临时用水计算本工程现场用水分为...
