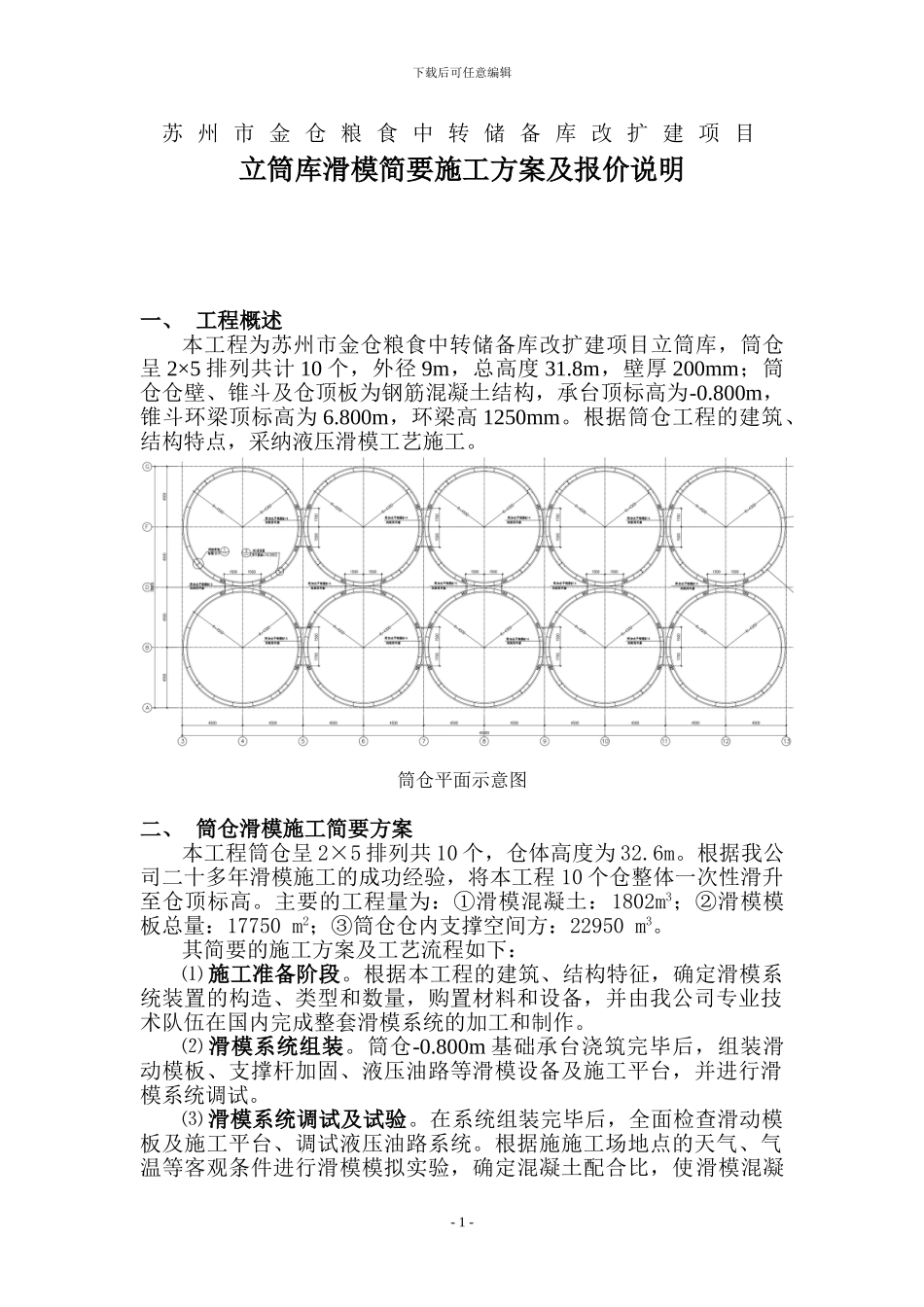

下载后可任意编辑苏 州 市 金 仓 粮 食 中 转 储 备 库 改 扩 建 项 目立筒库滑模简要施工方案及报价说明一、 工程概述本工程为苏州市金仓粮食中转储备库改扩建项目立筒库,筒仓呈 2×5 排列共计 10 个,外径 9m,总高度 31.8m,壁厚 200mm;筒仓仓壁、锥斗及仓顶板为钢筋混凝土结构,承台顶标高为-0.800m,锥斗环梁顶标高为 6.800m,环梁高 1250mm。根据筒仓工程的建筑、结构特点,采纳液压滑模工艺施工。筒仓平面示意图二、 筒仓滑模施工简要方案本工程筒仓呈 2×5 排列共 10 个,仓体高度为 32.6m。根据我公司二十多年滑模施工的成功经验,将本工程 10 个仓整体一次性滑升至仓顶标高。主要的工程量为:①滑模混凝土:1802m3;②滑模模板总量:17750 m2;③筒仓仓内支撑空间方:22950 m3。其简要的施工方案及工艺流程如下:⑴ 施工准备阶段。根据本工程的建筑、结构特征,确定滑模系统装置的构造、类型和数量,购置材料和设备,并由我公司专业技术队伍在国内完成整套滑模系统的加工和制作。⑵ 滑模系统组装。筒仓-0.800m 基础承台浇筑完毕后,组装滑动模板、支撑杆加固、液压油路等滑模设备及施工平台,并进行滑模系统调试。⑶ 滑模系统调试及试验。在系统组装完毕后,全面检查滑动模板及施工平台、调试液压油路系统。根据施施工场地点的天气、气温等客观条件进行滑模模拟实验,确定混凝土配合比,使滑模混凝- 1 -下载后可任意编辑土在 8 小时出模强度控制在 0.2~0.3MPa 之间,达到滑模施工的技术要求。⑷ 滑模施工阶段。利用垂直运输设备将混凝土、钢筋等建筑材料从地面运至施工平台,各工种在内外施工平台进行混凝土浇筑及振捣、钢筋绑扎、内外仓壁表观处理、液压提升等工艺交叉施工,每个浇筑层为 300mm,每次滑升高位 300mm,连续地进行,直至滑升到仓顶标高停止。本工程滑模分成两个阶段,第一阶段:从-0.800m 开始起滑,滑升至 5.550m 标高向上空滑 1250mm(6.800m 标高处)停止,拆除部分滑模设备,进行环梁锥斗施工。第二阶段:待环梁锥斗混凝土浇筑完成后,进行二次组模从6.800m 开始起滑,滑升至 31.580m 标高(仓顶板底)停止。⑸ 滑模系统拆除。滑模施工完毕后,先将液压系统、内侧钢模板及平台板拆除,利用垂直运输工具将设备及模板运至地面进行清理。提升架、外平台及外侧钢模板待内施工平台降落之后进行拆除。⑹ 降施工平台及仓顶板施工。根据类似工程仓顶板的结构...
