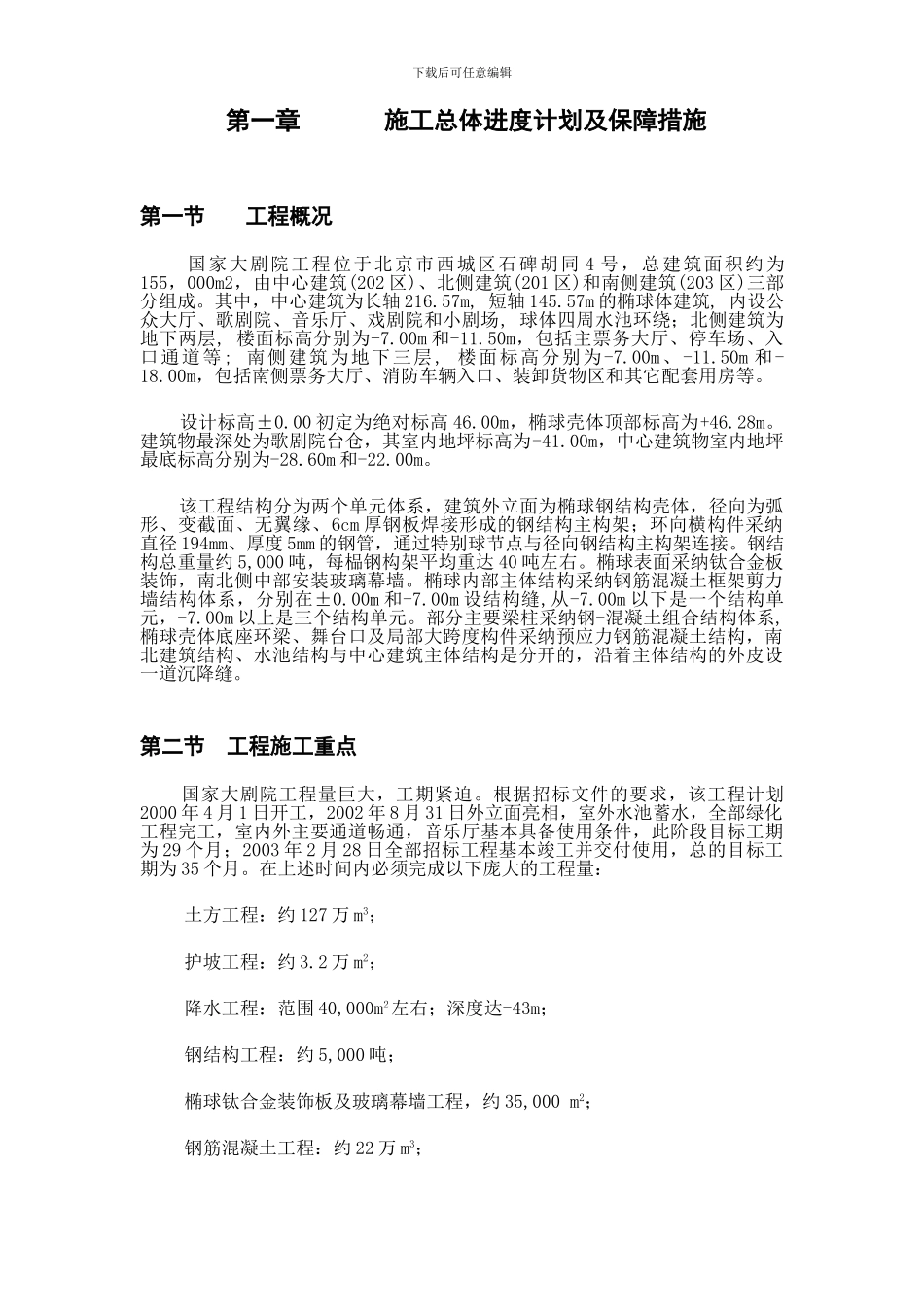

下载后可任意编辑第一章 施工总体进度计划及保障措施 第一节 工程概况 国家大剧院工程位于北京市西城区石碑胡同 4 号，总建筑面积约为155，000m2，由中心建筑(202 区)、北侧建筑(201 区)和南侧建筑(203 区)三部分组成。其中，中心建筑为长轴 216.57m, 短轴 145.57m 的椭球体建筑, 内设公众大厅、歌剧院、音乐厅、戏剧院和小剧场, 球体四周水池环绕；北侧建筑为地下两层, 楼面标高分别为-7.00m 和-11.50m，包括主票务大厅、停车场、入口通道等; 南侧建筑为地下三层, 楼面标高分别为-7.00m、-11.50m 和-18.00m，包括南侧票务大厅、消防车辆入口、装卸货物区和其它配套用房等。 设计标高±0.00 初定为绝对标高 46.00m，椭球壳体顶部标高为+46.28m。建筑物最深处为歌剧院台仓，其室内地坪标高为-41.00m，中心建筑物室内地坪最底标高分别为-28.60m 和-22.00m。 该工程结构分为两个单元体系，建筑外立面为椭球钢结构壳体，径向为弧形、变截面、无翼缘、6cm 厚钢板焊接形成的钢结构主构架；环向横构件采纳直径 194mm、厚度 5mm 的钢管，通过特别球节点与径向钢结构主构架连接。钢结构总重量约 5,000 吨，每榀钢构架平均重达 40 吨左右。椭球表面采纳钛合金板装饰，南北侧中部安装玻璃幕墙。椭球内部主体结构采纳钢筋混凝土框架剪力墙结构体系，分别在±0.00m 和-7.00m 设结构缝,从-7.00m 以下是一个结构单元，-7.00m 以上是三个结构单元。部分主要梁柱采纳钢-混凝土组合结构体系, 椭球壳体底座环梁、舞台口及局部大跨度构件采纳预应力钢筋混凝土结构，南北建筑结构、水池结构与中心建筑主体结构是分开的，沿着主体结构的外皮设一道沉降缝。 第二节 工程施工重点 国家大剧院工程量巨大，工期紧迫。根据招标文件的要求，该工程计划2000 年 4 月 1 日开工，2002 年 8 月 31 日外立面亮相，室外水池蓄水，全部绿化工程完工，室内外主要通道畅通，音乐厅基本具备使用条件，此阶段目标工期为 29 个月；2003 年 2 月 28 日全部招标工程基本竣工并交付使用，总的目标工期为 35 个月。在上述时间内必须完成以下庞大的工程量：土方工程：约 127 万 m3；护坡工程：约 3.2 万 m2；降水工程：范围 40,000m2左右；深度达-43m；钢结构工程：约 5,000 吨；椭球钛合金装饰板及玻璃幕墙工程，约 35,000 m2；钢筋混凝土工程：约 22 万 m3；下载后可任意编辑总建筑面积约 155,000m2的室内装饰工程...
