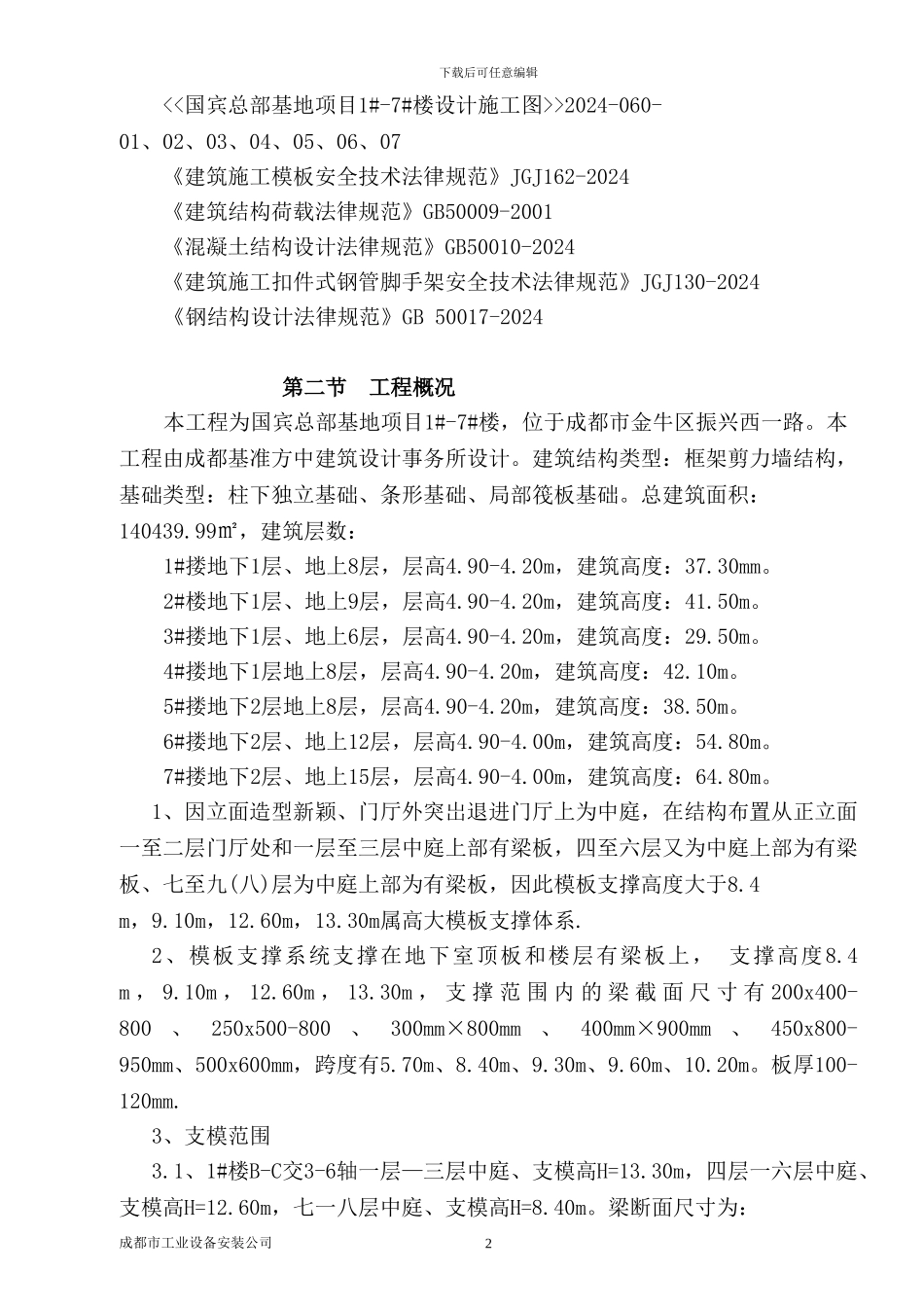

1下载后可任意编辑国宾总部基地项目 1#-7#楼高大模板施工专项方案编 制 单 位：编 制 人：审 核 人：审 批 人：2024 年 3 月 8 日高大模板专项施工方案第一节编制依据成都市工业设备安装公司2下载后可任意编辑<<国宾总部基地项目1#-7#楼设计施工图>>2024-060-01、02、03、04、05、06、07《建筑施工模板安全技术法律规范》JGJ162-2024 《建筑结构荷载法律规范》GB50009-2001 《混凝土结构设计法律规范》GB50010-2024 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024《钢结构设计法律规范》GB 50017-2024 第二节 工程概况本工程为国宾总部基地项目1#-7#楼，位于成都市金牛区振兴西一路。本工程由成都基准方中建筑设计事务所设计。建筑结构类型：框架剪力墙结构，基础类型：柱下独立基础、条形基础、局部筏板基础。总建筑面积：140439.99㎡，建筑层数：1#搂地下1层、地上8层，层高4.90-4.20m，建筑高度：37.30mm。2#楼地下1层、地上9层，层高4.90-4.20m，建筑高度：41.50m。3#搂地下1层、地上6层，层高4.90-4.20m，建筑高度：29.50m。4#搂地下1层地上8层，层高4.90-4.20m，建筑高度：42.10m。5#搂地下2层地上8层，层高4.90-4.20m，建筑高度：38.50m。6#搂地下2层、地上12层，层高4.90-4.00m，建筑高度：54.80m。7#搂地下2层、地上15层，层高4.90-4.00m，建筑高度：64.80m。1、因立面造型新颖、门厅外突岀退进门厅上为中庭，在结构布置从正立面一至二层门厅处和一层至三层中庭上部有梁板，四至六层又为中庭上部为有梁板、七至九(八)层为中庭上部为有梁板，因此模板支撑高度大于8.4m，9.10m，12.60m，13.30m属高大模板支撑体系.2、模板支撑系统支撑在地下室顶板和楼层有梁板上， 支撑高度8.4m ， 9.10m ， 12.60m ， 13.30m ， 支 撑 范 围 内 的 梁 截 面 尺 寸 有 200x400-800、250x500-800、300mm×800mm、400mm×900mm、450x800-950mm、500x600mm，跨度有5.70m、8.40m、9.30m、9.60m、10.20m。板厚100-120mm.3、支模范围3.1、1#楼B-C交3-6轴一层—三层中庭、支模高H=13.30m，四层一六层中庭、支模高H=12.60m，七一八层中庭、支模高H=8.40m。梁断面尺寸为：成都市工业设备安装公司3下载后可任意编辑25.x450mm、250x600mm、300x600mm、400x600mm。板厚100-200mm。3.2、2#楼B-C交3-6轴，一层—三层支模高H=13.30m，四层一六层支模高H=12.60m，七一九层支模高H=12.60m。梁断面尺寸为200mmX800mm、2...
