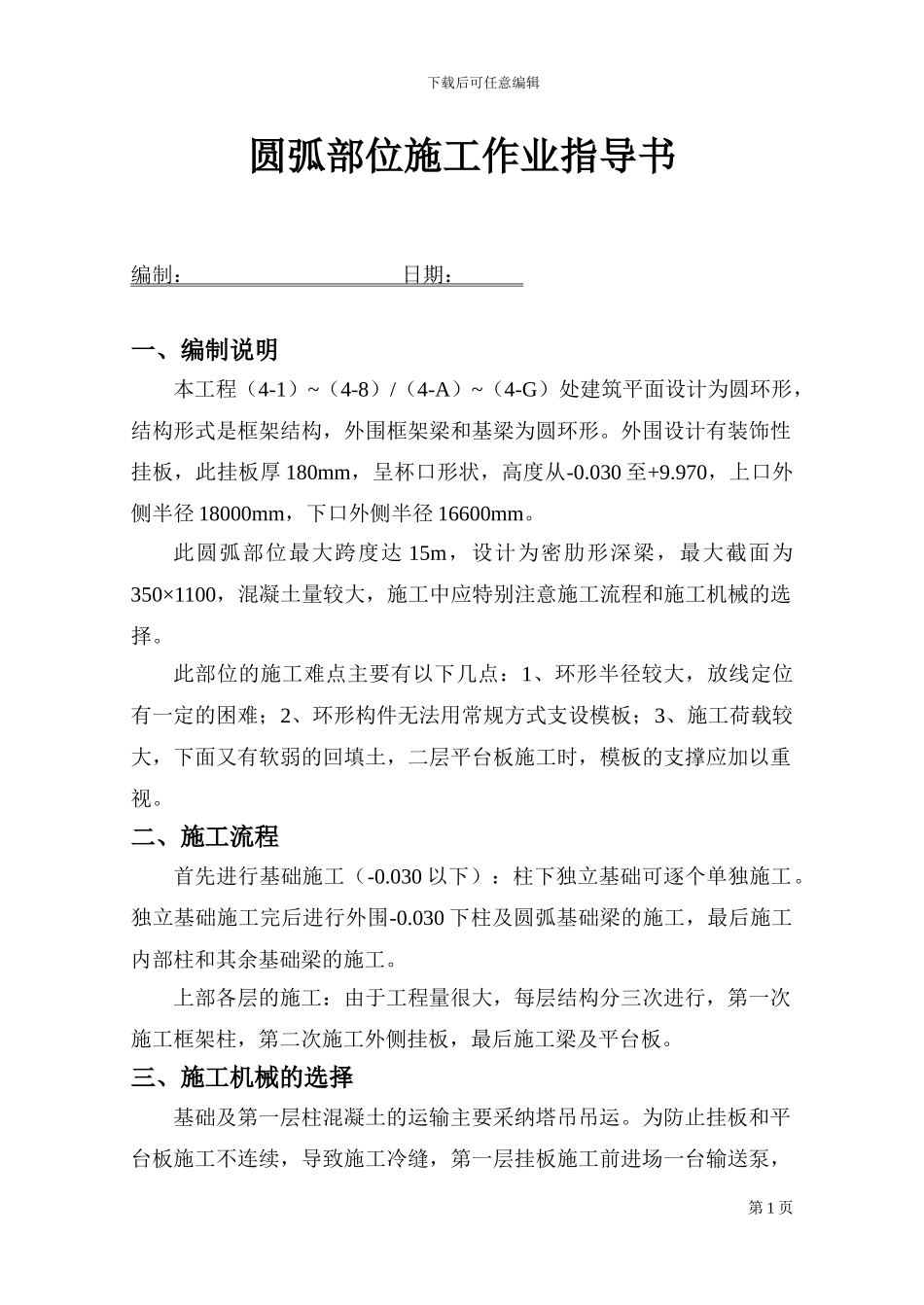

下载后可任意编辑圆弧部位施工作业指导书编制： 日期： 一、编制说明本工程（4-1）~（4-8）/（4-A）~（4-G）处建筑平面设计为圆环形，结构形式是框架结构，外围框架梁和基梁为圆环形。外围设计有装饰性挂板，此挂板厚 180mm，呈杯口形状，高度从-0.030 至+9.970，上口外侧半径 18000mm，下口外侧半径 16600mm。此圆弧部位最大跨度达 15m，设计为密肋形深梁，最大截面为350×1100，混凝土量较大，施工中应特别注意施工流程和施工机械的选择。此部位的施工难点主要有以下几点：1、环形半径较大，放线定位有一定的困难；2、环形构件无法用常规方式支设模板；3、施工荷载较大，下面又有软弱的回填土，二层平台板施工时，模板的支撑应加以重视。二、施工流程首先进行基础施工（-0.030 以下）：柱下独立基础可逐个单独施工。独立基础施工完后进行外围-0.030 下柱及圆弧基础梁的施工，最后施工内部柱和其余基础梁的施工。上部各层的施工：由于工程量很大，每层结构分三次进行，第一次施工框架柱，第二次施工外侧挂板，最后施工梁及平台板。三、施工机械的选择基础及第一层柱混凝土的运输主要采纳塔吊吊运。为防止挂板和平台板施工不连续，导致施工冷缝，第一层挂板施工前进场一台输送泵，第 1 页下载后可任意编辑用于后期混凝土的输送。四、施工方法（一）弧形基础梁的施工1、测量放线此部位为弧形，且半径较大，现场放样较困难。具体放样可在场外选择较大的平坦场地根据半径和两柱之间的玄长放样，具体方式如下图：如上图所示，在平坦的场地上定出圆心和其中两柱的位置，用长度分别为内外半径长的麻线即可弹出模板边线。根据放样结果加工好后在现场真接就位即可。2、钢管支撑柱下独立基础施工完后，为防止天然基础暴露时间过长，先回填土方至柱基第一阶处。基础梁和-0.030 以下柱同时施工。考虑到回填土的密实度不够，基础梁施工时模板直接支撑在独立柱基上，为防止破坏混凝土面层，在钢管下加设木枋垫块。3、梁侧模支设支设柱及基础梁模板前，先在独立柱基上弹出轴线及柱外边线，由于柱位已定，梁底模已事先加工成型，梁侧模在底模就位后根据梁底模放样。由于梁为弧形，模板采纳柔性较好的竹胶合板，梁侧模的固定方第 2 页下载后可任意编辑式如下图所示：由于梁为圆弧形，钢管不便于加工成弧形，若直接用短钢管横向加固木枋，将耗废大量的短钢管。故实行如上图所示方式，在木枋和钢管之间加设直径为 25 的钢筋，钢管便可以竖向设置，可...
