圆管涵施工方案VIP免费

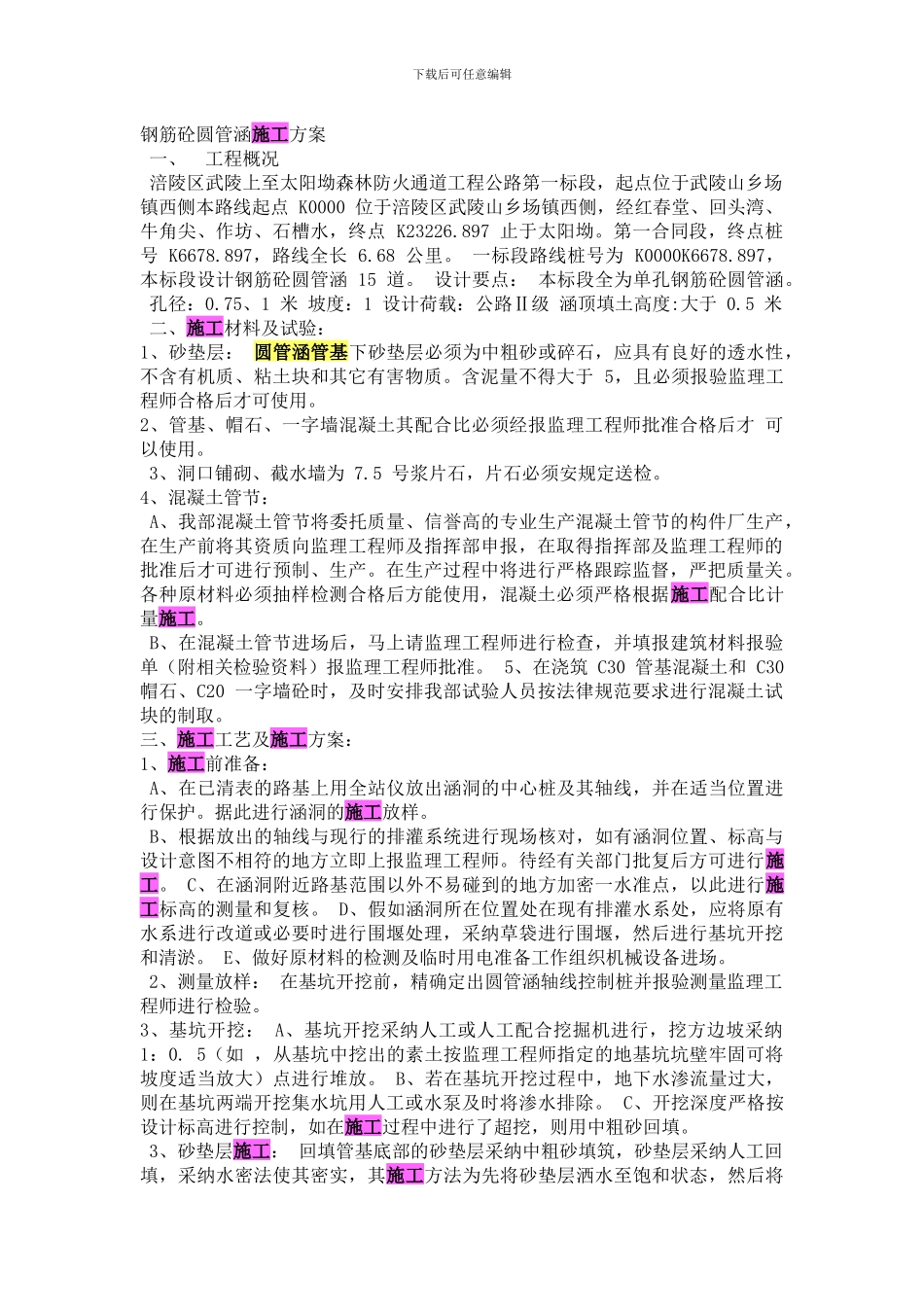

下载后可任意编辑钢筋砼圆管涵施工方案一、工程概况 涪陵区武陵上至太阳坳森林防火通道工程公路第一标段，起点位于武陵山乡场镇西侧本路线起点 K0000 位于涪陵区武陵山乡场镇西侧，经红春堂、回头湾、牛角尖、作坊、石槽水，终点 K23226.897 止于太阳坳。第一合同段，终点桩号 K6678.897，路线全长 6.68 公里。 一标段路线桩号为 K0000K6678.897，本标段设计钢筋砼圆管涵 15 道。 设计要点： 本标段全为单孔钢筋砼圆管涵。 孔径：0.75、1 米 坡度：1 设计荷载：公路Ⅱ级 涵顶填土高度:大于 0.5 米 二、施工材料及试验： 1、砂垫层： 圆管涵管基下砂垫层必须为中粗砂或碎石，应具有良好的透水性，不含有机质、粘土块和其它有害物质。含泥量不得大于 5，且必须报验监理工程师合格后才可使用。 2、管基、帽石、一字墙混凝土其配合比必须经报监理工程师批准合格后才 可以使用。 3、洞口铺砌、截水墙为 7.5 号浆片石，片石必须安规定送检。 4、混凝土管节： A、我部混凝土管节将委托质量、信誉高的专业生产混凝土管节的构件厂生产，在生产前将其资质向监理工程师及指挥部申报，在取得指挥部及监理工程师的批准后才可进行预制、生产。在生产过程中将进行严格跟踪监督，严把质量关。各种原材料必须抽样检测合格后方能使用，混凝土必须严格根据施工配合比计量施工。 B、在混凝土管节进场后，马上请监理工程师进行检查，并填报建筑材料报验单（附相关检验资料）报监理工程师批准。 5、在浇筑 C30 管基混凝土和 C30 帽石、C20 一字墙砼时，及时安排我部试验人员按法律规范要求进行混凝土试块的制取。 三、施工工艺及施工方案： 1、施工前准备： A、在已清表的路基上用全站仪放出涵洞的中心桩及其轴线，并在适当位置进行保护。据此进行涵洞的施工放样。 B、根据放出的轴线与现行的排灌系统进行现场核对，如有涵洞位置、标高与设计意图不相符的地方立即上报监理工程师。待经有关部门批复后方可进行施工。 C、在涵洞附近路基范围以外不易碰到的地方加密一水准点，以此进行施工标高的测量和复核。 D、假如涵洞所在位置处在现有排灌水系处，应将原有水系进行改道或必要时进行围堰处理，采纳草袋进行围堰，然后进行基坑开挖和清淤。 E、做好原材料的检测及临时用电准备工作组织机械设备进场。 2、测量放样： 在基坑开挖前，精确定出圆管涵轴线控制桩并报验测量监理工程师进行检验。 3、基坑开挖： A、基坑开挖采...
