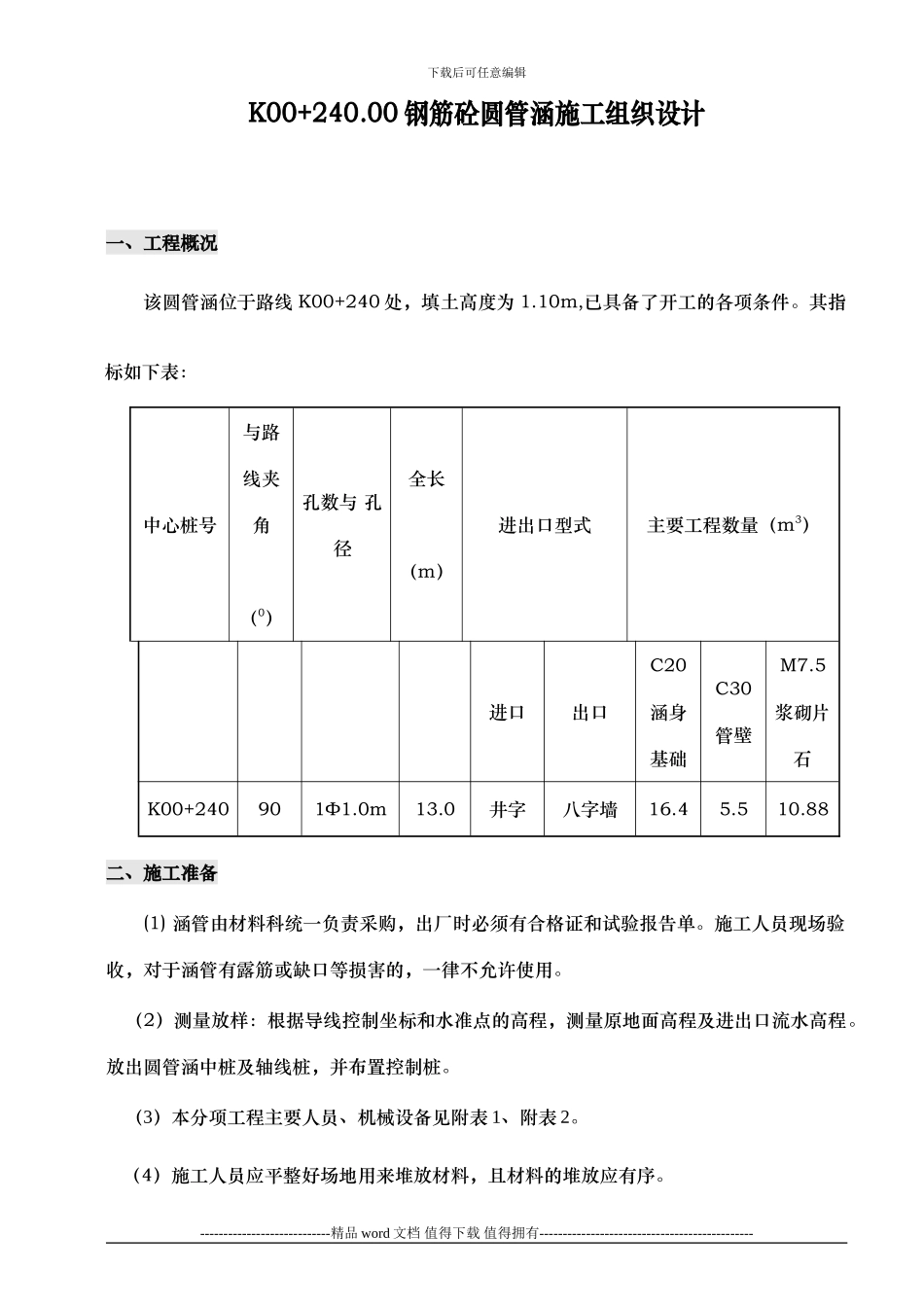

下载后可任意编辑K00+240.00 钢筋砼圆管涵施工组织设计一、工程概况 该圆管涵位于路线 K00+240 处，填土高度为 1.10m,已具备了开工的各项条件。其指标如下表：中心桩号与路线夹角（0）孔数与 孔径全长（m）进出口型式主要工程数量（m3）进口出口C20涵身基础C30管壁M7.5浆砌片石K00+240901Φ1.0m13.0井字八字墙16.45.510.88二、施工准备(1) 涵管由材料科统一负责采购，出厂时必须有合格证和试验报告单。施工人员现场验收，对于涵管有露筋或缺口等损害的，一律不允许使用。（2）测量放样：根据导线控制坐标和水准点的高程，测量原地面高程及进出口流水高程。放出圆管涵中桩及轴线桩，并布置控制桩。（3）本分项工程主要人员、机械设备见附表 1、附表 2。（4）施工人员应平整好场地用来堆放材料，且材料的堆放应有序。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑三、施工进度计划和施工技术方案1、施工进度计划该涵从施工准备到中间交工验收，共计 12 天，即从 2024 年 5 月 17 日至 2024 年 5月 28 日全部完成。如遇雨天或其他情况则顺延，详见施工进度计划横道图（附表 3）。2、施工技术方案（1）基坑开挖与垫层填筑① 基坑采纳人工配合挖机开挖，人工修整平顺。开挖时，严格根据设计图中的高程进行开挖。当基底开挖到设计高程时，及时自检基底承载力是否达到设计要求，然后报监理工程师验收合格后方能进行垫层填筑。② 垫层应选用实验合格的卵石，用打夯机夯实，顶面用良好级配的砂砾找平。在基础施工前，检测垫层顶面高程是否满足设计要求。当达到设计标高后才能进行基础施工。（2）基础施工基础施工时先打好轴线桩，并在桩上标好高度，在基础上沿涵洞轴线设置建筑拱度。涵管基础侧模根据实际情况采纳钢模。圆管涵基础采纳 C20 砼，砼采纳集中拌和方式。砼基础施工必须分层浇筑，每层厚度控制在 25cm 左右，振捣采纳插入式振捣器，作业时振捣器和模板之间要保持一定距离，一般为 10-15cm，振捣棒须由专门的技术工人操作，振捣应在浇筑点和新浇筑混凝土面上进行，振捣器插入混凝土或拔出时速度要慢，以免产生空洞，棒要垂直插入混凝土，并要插至前一层混凝土，以保证新浇混凝土与先浇混凝土结合良好，插进深度一般为 50~100mm，且待砼停止下沉、不冒气泡、泛浆、表面平坦时棒才允许拨出。涵管基础建成后安装管节时,需先核对...
