地下二层预埋管道、套管、预留孔洞施工措施VIP免费

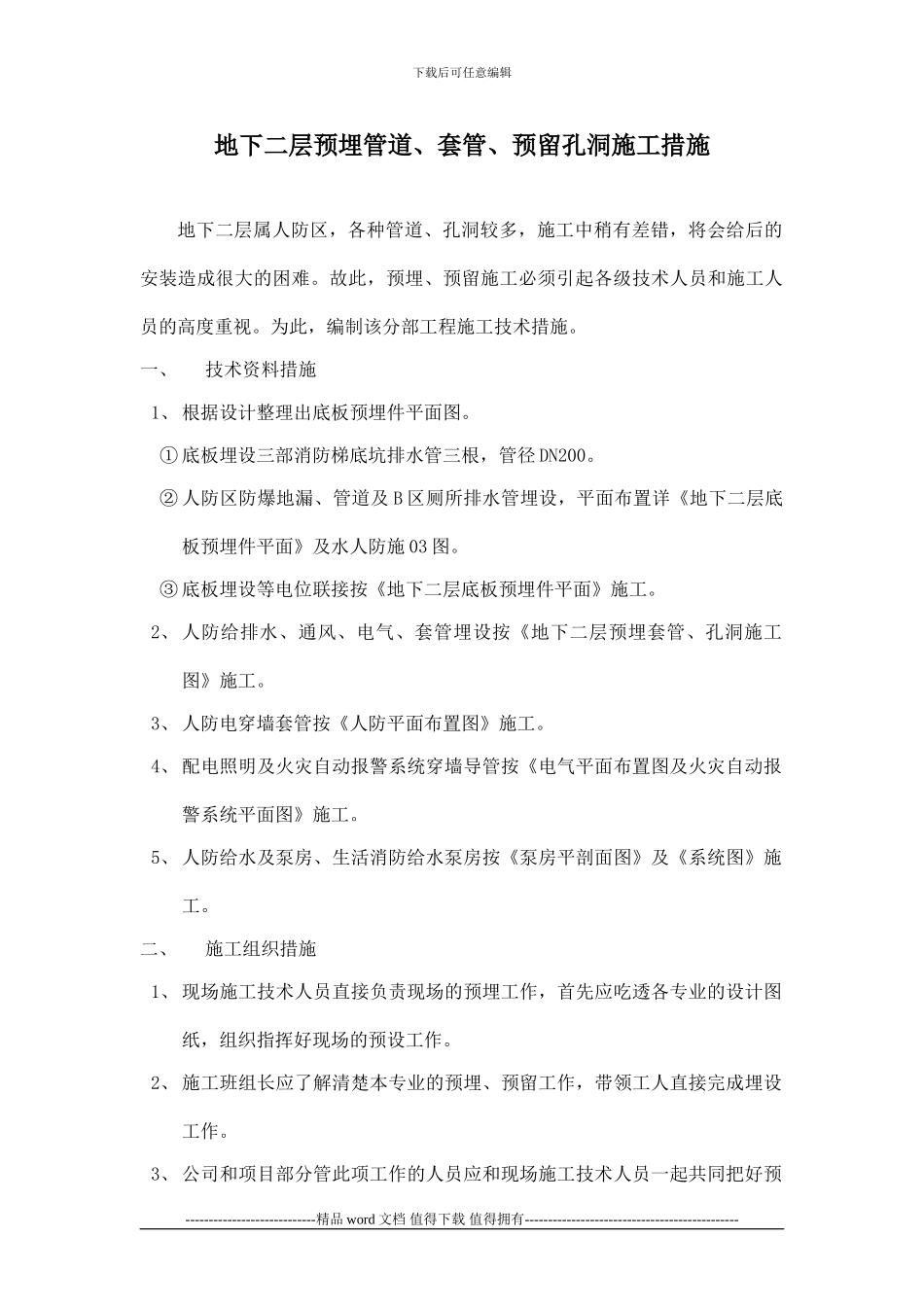

地下二层预埋管道、套管、预留孔洞施工措施_第1页
1/2
地下二层预埋管道、套管、预留孔洞施工措施_第2页
2/2
下载后可任意编辑地下二层预埋管道、套管、预留孔洞施工措施地下二层属人防区,各种管道、孔洞较多,施工中稍有差错,将会给后的安装造成很大的困难。故此,预埋、预留施工必须引起各级技术人员和施工人员的高度重视。为此,编制该分部工程施工技术措施。一、技术资料措施1、 根据设计整理出底板预埋件平面图。① 底板埋设三部消防梯底坑排水管三根,管径 DN200。② 人防区防爆地漏、管道及 B 区厕所排水管埋设,平面布置详《地下二层底板预埋件平面》及水人防施 03 图。③ 底板埋设等电位联接按《地下二层底板预埋件平面》施工。2、 人防给排水、通风、电气、套管埋设按《地下二层预埋套管、孔洞施工图》施工。3、 人防电穿墙套管按《人防平面布置图》施工。4、 配电照明及火灾自动报警系统穿墙导管按《电气平面布置图及火灾自动报警系统平面图》施工。5、 人防给水及泵房、生活消防给水泵房按《泵房平剖面图》及《系统图》施工。二、施工组织措施1、 现场施工技术人员直接负责现场的预埋工作,首先应吃透各专业的设计图纸,组织指挥好现场的预设工作。2、 施工班组长应了解清楚本专业的预埋、预留工作,带领工人直接完成埋设工作。3、 公司和项目部分管此项工作的人员应和现场施工技术人员一起共同把好预----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑埋、预留工作关,完成设计所需的各种预埋、预留工作,确保无一缺漏。三、施工控制程序施工→现场技术人员检查核对→项目部组织检查核对→整改→报监理、甲方检查四、检查核对依据检查核对必须依据设计院各专业的图纸,主要是:1、 人防通风预埋孔洞图。2、 人防给排水施工图。3、 人防电气平面图。4、 电气平面图。5、 智能平面图。6、 给排水消防平面图。7、 水泵房平剖面图。广东建工集团广东省委“新一号”项目部二○○二年九月二十六日----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------
