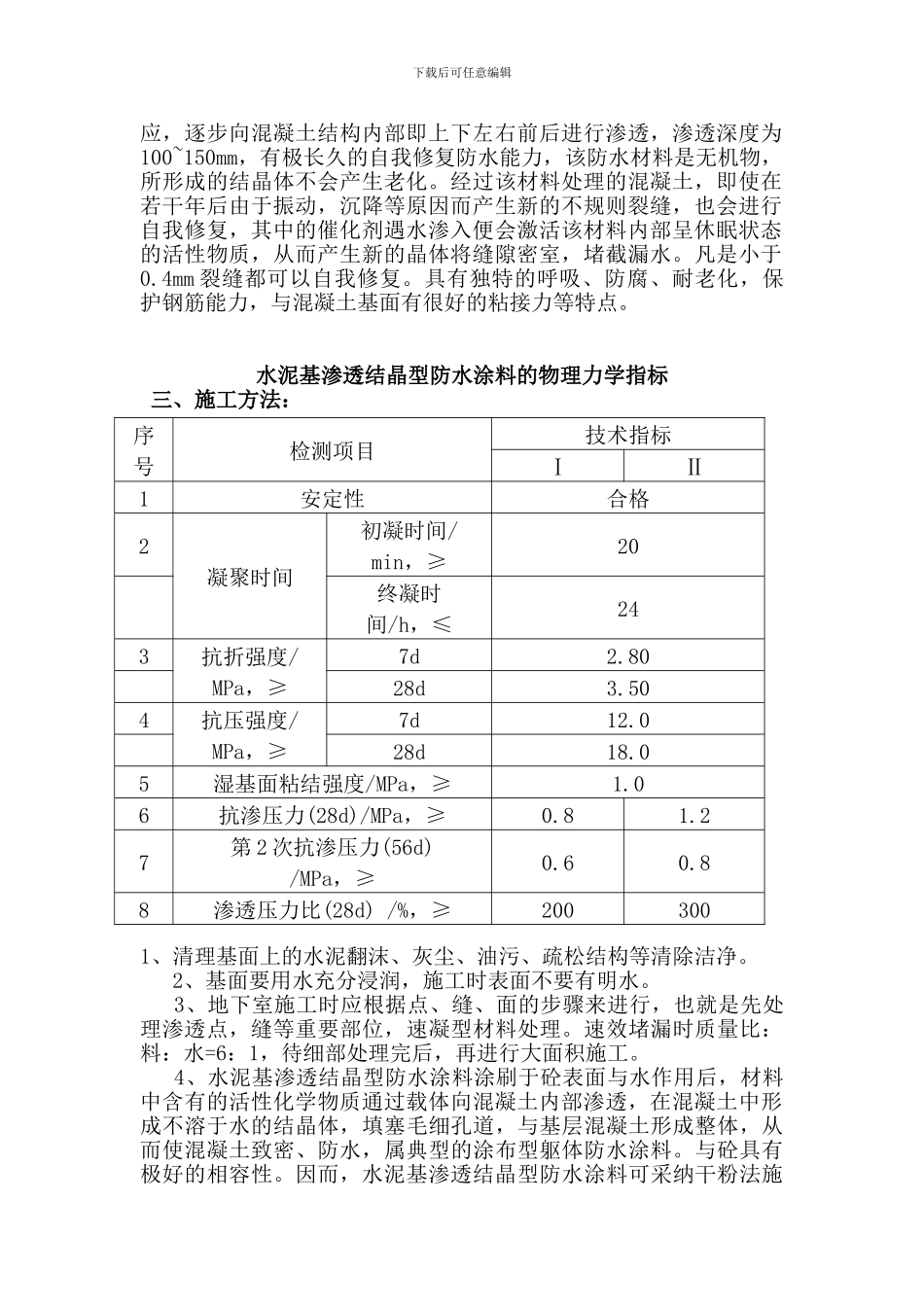

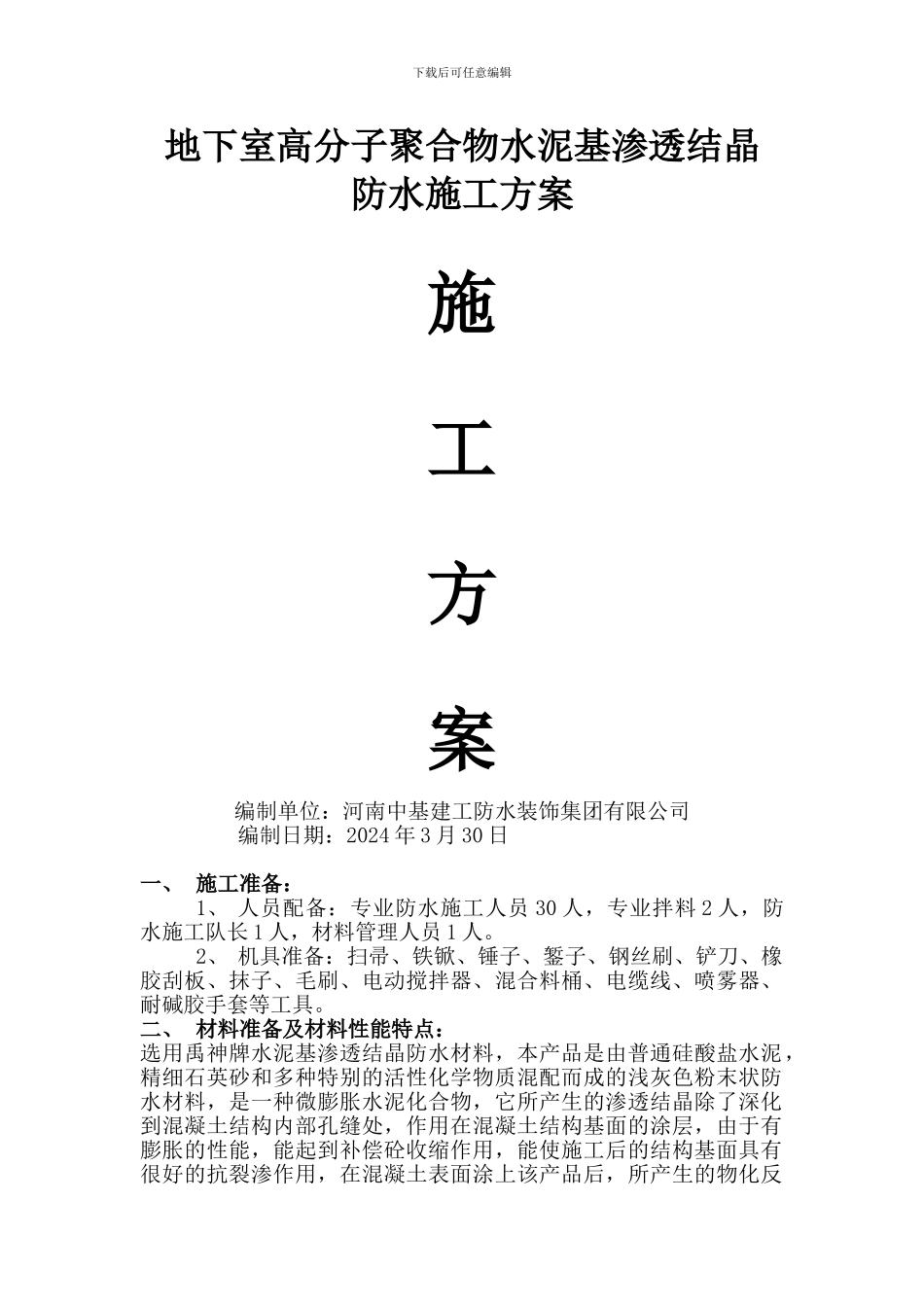

下载后可任意编辑地下室高分子聚合物水泥基渗透结晶防水施工方案施工方案编制单位：河南中基建工防水装饰集团有限公司 编制日期：2024 年 3 月 30 日一、 施工准备：1、 人员配备：专业防水施工人员 30 人，专业拌料 2 人，防水施工队长 1 人，材料管理人员 1 人。2、 机具准备：扫帚、铁锨、锤子、錾子、钢丝刷、铲刀、橡胶刮板、抹子、毛刷、电动搅拌器、混合料桶、电缆线、喷雾器、耐碱胶手套等工具。二、 材料准备及材料性能特点：选用禹神牌水泥基渗透结晶防水材料，本产品是由普通硅酸盐水泥，精细石英砂和多种特别的活性化学物质混配而成的浅灰色粉末状防水材料，是一种微膨胀水泥化合物，它所产生的渗透结晶除了深化到混凝土结构内部孔缝处，作用在混凝土结构基面的涂层，由于有膨胀的性能，能起到补偿砼收缩作用，能使施工后的结构基面具有很好的抗裂渗作用，在混凝土表面涂上该产品后，所产生的物化反下载后可任意编辑应，逐步向混凝土结构内部即上下左右前后进行渗透，渗透深度为100~150mm，有极长久的自我修复防水能力，该防水材料是无机物，所形成的结晶体不会产生老化。经过该材料处理的混凝土，即使在若干年后由于振动，沉降等原因而产生新的不规则裂缝，也会进行自我修复，其中的催化剂遇水渗入便会激活该材料内部呈休眠状态的活性物质，从而产生新的晶体将缝隙密室，堵截漏水。凡是小于0.4mm 裂缝都可以自我修复。具有独特的呼吸、防腐、耐老化，保护钢筋能力，与混凝土基面有很好的粘接力等特点。水泥基渗透结晶型防水涂料的物理力学指标 三、施工方法： 1、清理基面上的水泥翻沫、灰尘、油污、疏松结构等清除洁净。 2、基面要用水充分浸润，施工时表面不要有明水。 3、地下室施工时应根据点、缝、面的步骤来进行，也就是先处理渗透点，缝等重要部位，速凝型材料处理。速效堵漏时质量比：料：水=6：1，待细部处理完后，再进行大面积施工。 4、水泥基渗透结晶型防水涂料涂刷于砼表面与水作用后，材料中含有的活性化学物质通过载体向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细孔道，与基层混凝土形成整体，从而使混凝土致密、防水，属典型的涂布型躯体防水涂料。与砼具有极好的相容性。因而，水泥基渗透结晶型防水涂料可采纳干粉法施序号检测项目技术指标ⅠⅡ1安定性合格2凝聚时间初凝时间/min，≥20终凝时间/h，≤243抗折强度/MPa，≥7d2.8028d3.504抗压强度/ MPa，≥7d12.028d18.05湿...
