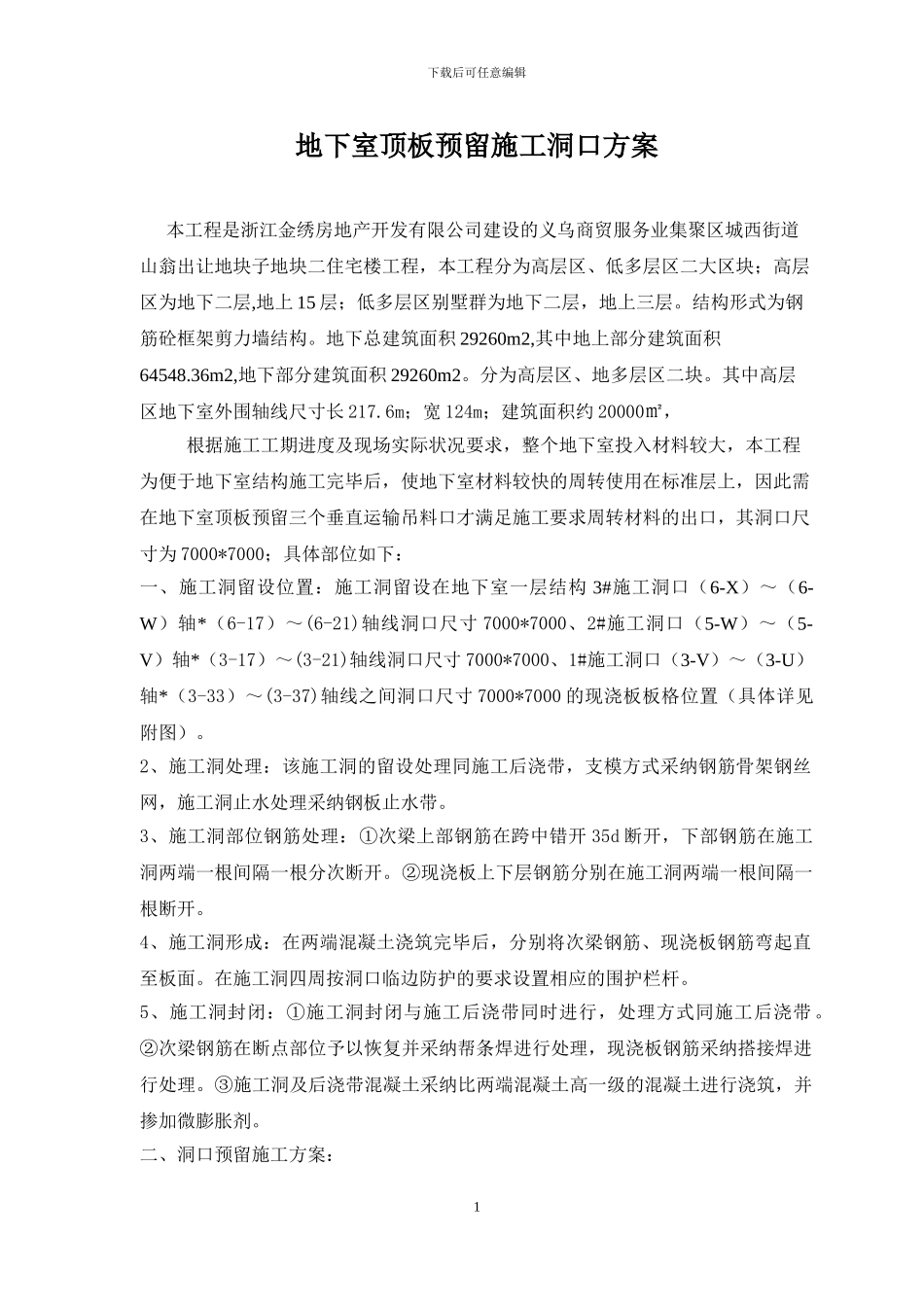

下载后可任意编辑地下室顶板预留施工洞口方案 本工程是浙江金绣房地产开发有限公司建设的义乌商贸服务业集聚区城西街道山翁出让地块子地块二住宅楼工程，本工程分为高层区、低多层区二大区块；高层区为地下二层,地上 15 层；低多层区别墅群为地下二层，地上三层。结构形式为钢筋砼框架剪力墙结构。地下总建筑面积 29260m2,其中地上部分建筑面积64548.36m2,地下部分建筑面积 29260m2。分为高层区、地多层区二块。其中高层区地下室外围轴线尺寸长 217.6m；宽 124m；建筑面积约 20000㎡，根据施工工期进度及现场实际状况要求，整个地下室投入材料较大，本工程为便于地下室结构施工完毕后，使地下室材料较快的周转使用在标准层上，因此需在地下室顶板预留三个垂直运输吊料口才满足施工要求周转材料的出口，其洞口尺寸为 7000*7000；具体部位如下：一、施工洞留设位置：施工洞留设在地下室一层结构 3#施工洞口（6-X）～（6-W）轴*（6-17）～(6-21)轴线洞口尺寸 7000*7000、2#施工洞口（5-W）～（5-V）轴*（3-17）～(3-21)轴线洞口尺寸 7000*7000、1#施工洞口（3-V）～（3-U）轴*（3-33）～(3-37)轴线之间洞口尺寸 7000*7000 的现浇板板格位置（具体详见附图）。2、施工洞处理：该施工洞的留设处理同施工后浇带，支模方式采纳钢筋骨架钢丝网，施工洞止水处理采纳钢板止水带。3、施工洞部位钢筋处理：①次梁上部钢筋在跨中错开 35d 断开，下部钢筋在施工洞两端一根间隔一根分次断开。②现浇板上下层钢筋分别在施工洞两端一根间隔一根断开。4、施工洞形成：在两端混凝土浇筑完毕后，分别将次梁钢筋、现浇板钢筋弯起直至板面。在施工洞四周按洞口临边防护的要求设置相应的围护栏杆。5、施工洞封闭：①施工洞封闭与施工后浇带同时进行，处理方式同施工后浇带。②次梁钢筋在断点部位予以恢复并采纳帮条焊进行处理，现浇板钢筋采纳搭接焊进行处理。③施工洞及后浇带混凝土采纳比两端混凝土高一级的混凝土进行浇筑，并掺加微膨胀剂。二、洞口预留施工方案： 1下载后可任意编辑其实在顶板上预留施工洞是一个比较不理智的选择，为节约顶板施工缝，选择二块后浇带位置增设吊料口，另一块为避开碰撞选择了安全位置；其施工方法按后浇带的施工工艺进行。 三、后浇带施工方法： 1.1、后浇带两侧的隔断做法；后浇带两侧宜采纳钢筋支架铅丝网或单层钢板网隔断，钢筋支架的钢筋直径及间距设置视构件断面大小而定，以支撑稳定为原则，铅丝网的网眼一般...
