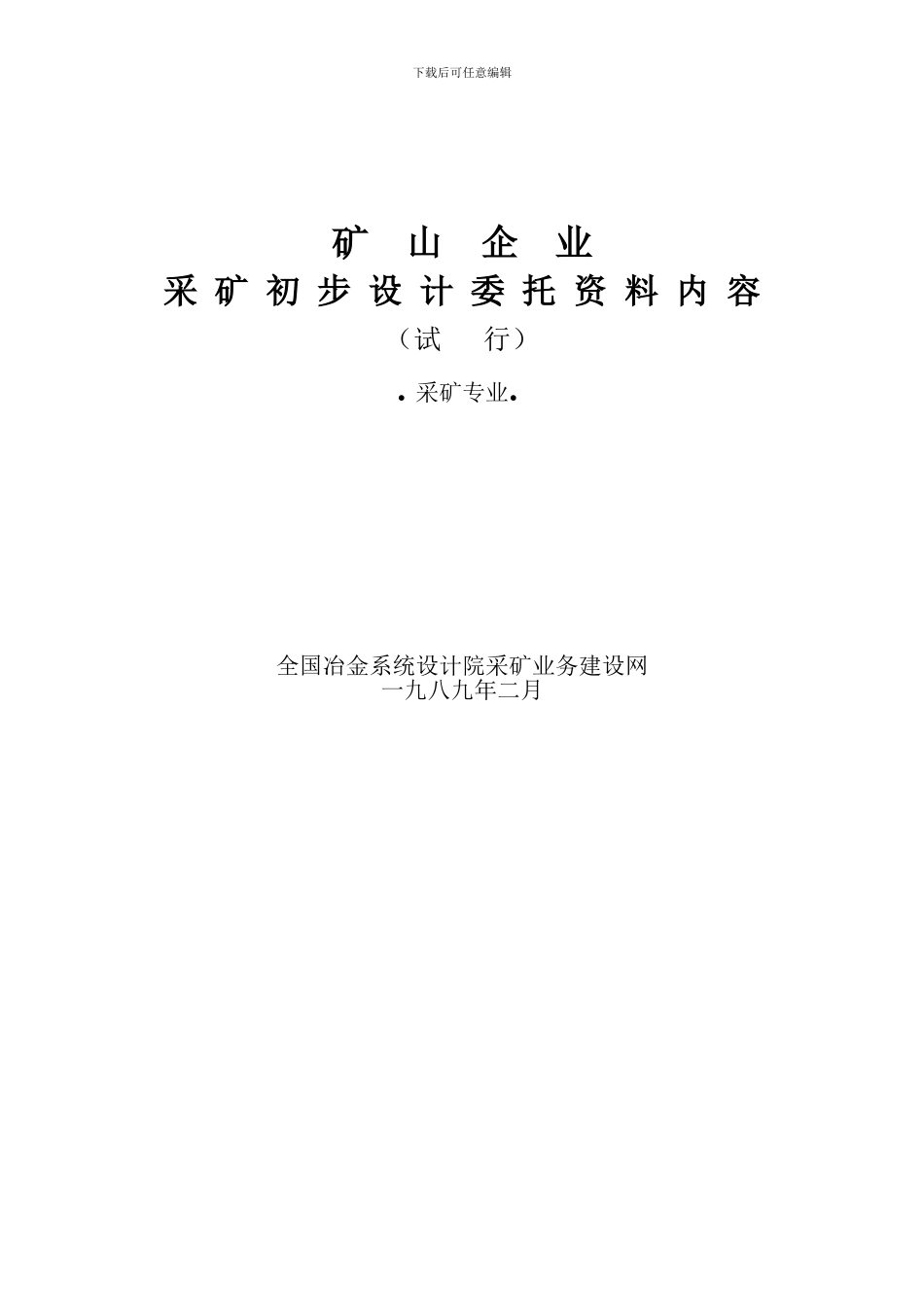

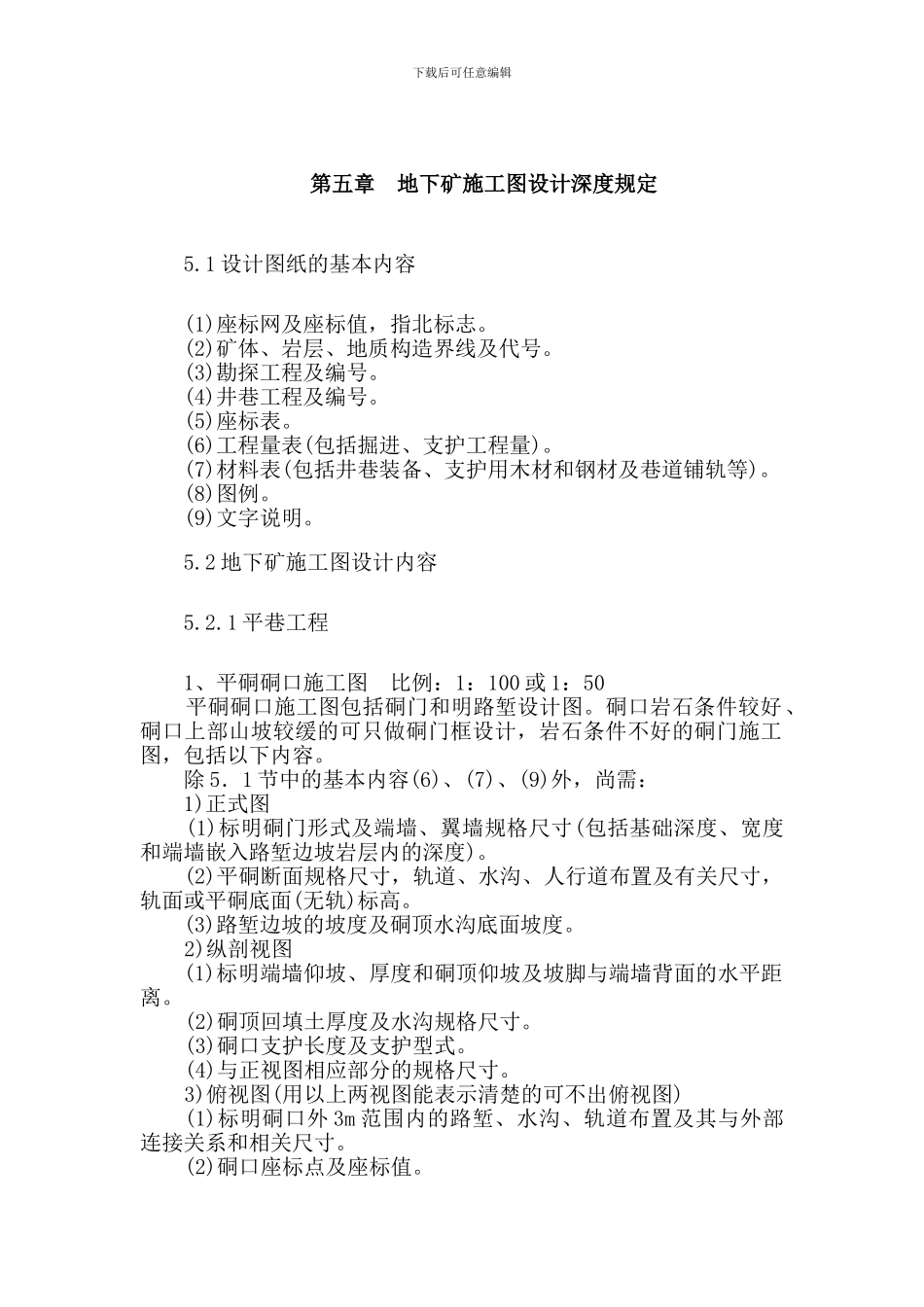

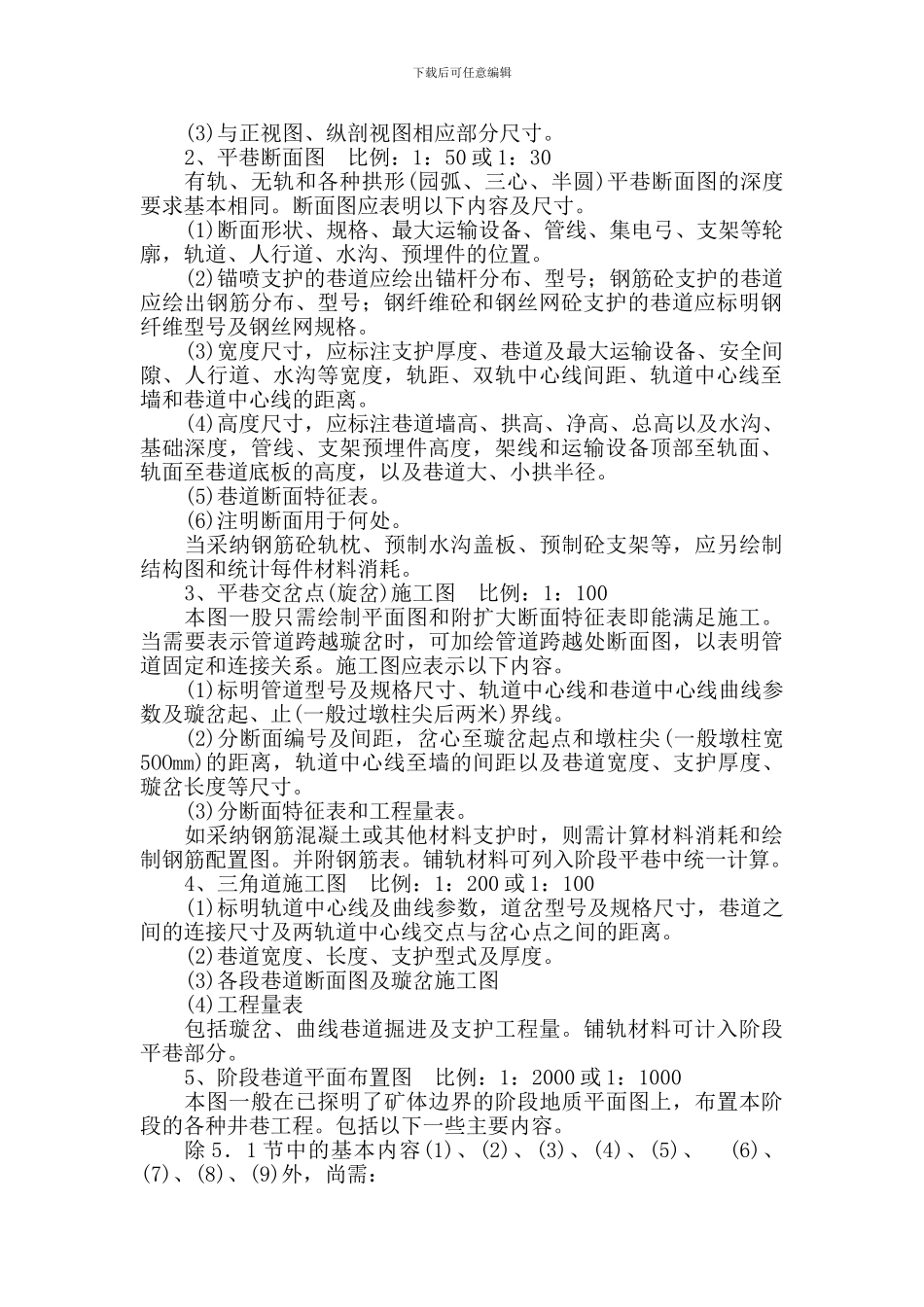

下载后可任意编辑矿 山 企 业采 矿 初 步 设 计 委 托 资 料 内 容（试 行）.采矿专业.全国冶金系统设计院采矿业务建设网一九八九年二月下载后可任意编辑 第五章 地下矿施工图设计深度规定 5.1 设计图纸的基本内容 (1)座标网及座标值，指北标志。 (2)矿体、岩层、地质构造界线及代号。 (3)勘探工程及编号。 (4)井巷工程及编号。 (5)座标表。 (6)工程量表(包括掘进、支护工程量)。 (7)材料表(包括井巷装备、支护用木材和钢材及巷道铺轨等)。 (8)图例。 (9)文字说明。 5.2 地下矿施工图设计内容 5.2.1 平巷工程 1、平硐硐口施工图 比例：1：100 或 1：50 平硐硐口施工图包括硐门和明路堑设计图。硐口岩石条件较好、硐口上部山坡较缓的可只做硐门框设计，岩石条件不好的硐门施工图，包括以下内容。 除 5．1 节中的基本内容(6)、(7)、(9)外，尚需： 1)正式图 (1)标明硐门形式及端墙、翼墙规格尺寸(包括基础深度、宽度和端墙嵌入路堑边坡岩层内的深度)。 (2)平硐断面规格尺寸，轨道、水沟、人行道布置及有关尺寸，轨面或平硐底面(无轨)标高。 (3)路堑边坡的坡度及硐顶水沟底面坡度。2)纵剖视图(1)标明端墙仰坡、厚度和硐顶仰坡及坡脚与端墙背面的水平距离。(2)硐顶回填土厚度及水沟规格尺寸。(3)硐口支护长度及支护型式。(4)与正视图相应部分的规格尺寸。3)俯视图(用以上两视图能表示清楚的可不出俯视图)(1)标明硐口外 3m 范围内的路堑、水沟、轨道布置及其与外部连接关系和相关尺寸。(2)硐口座标点及座标值。下载后可任意编辑(3)与正视图、纵剖视图相应部分尺寸。2、平巷断面图 比例：1：50 或 1：30有轨、无轨和各种拱形(园弧、三心、半圆)平巷断面图的深度要求基本相同。断面图应表明以下内容及尺寸。(1)断面形状、规格、最大运输设备、管线、集电弓、支架等轮廓，轨道、人行道、水沟、预埋件的位置。(2)锚喷支护的巷道应绘出锚杆分布、型号；钢筋砼支护的巷道应绘出钢筋分布、型号；钢纤维砼和钢丝网砼支护的巷道应标明钢纤维型号及钢丝网规格。(3)宽度尺寸，应标注支护厚度、巷道及最大运输设备、安全间隙、人行道、水沟等宽度，轨距、双轨中心线间距、轨道中心线至墙和巷道中心线的距离。(4)高度尺寸，应标注巷道墙高、拱高、净高、总高以及水沟、基础深度，管线、支架预埋件高度，架线和运输设备顶部至轨面、轨面至巷道底板的高度，以及巷道大、小拱半径。(5)巷道断面特征表。(6)注明断面用于...
