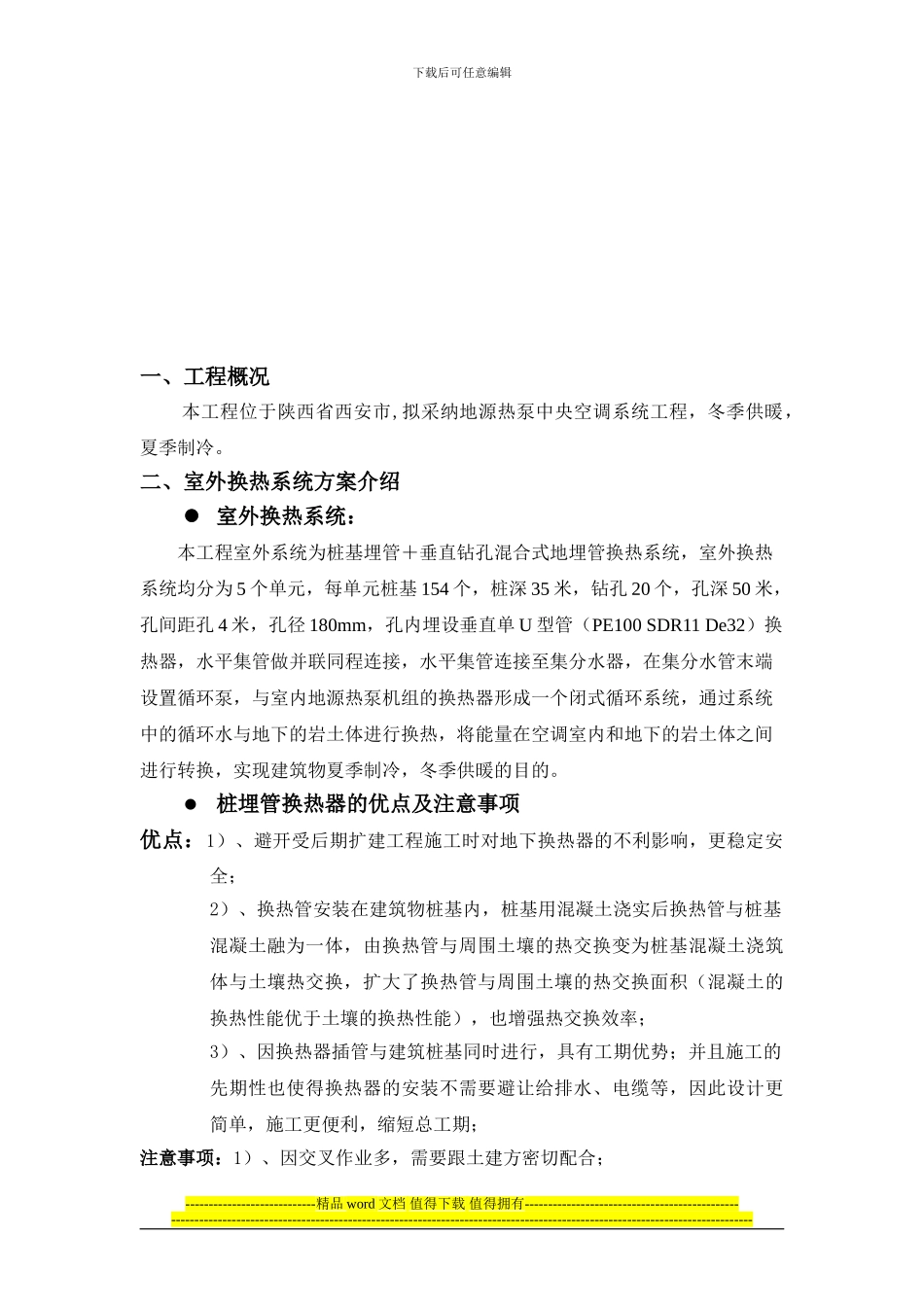

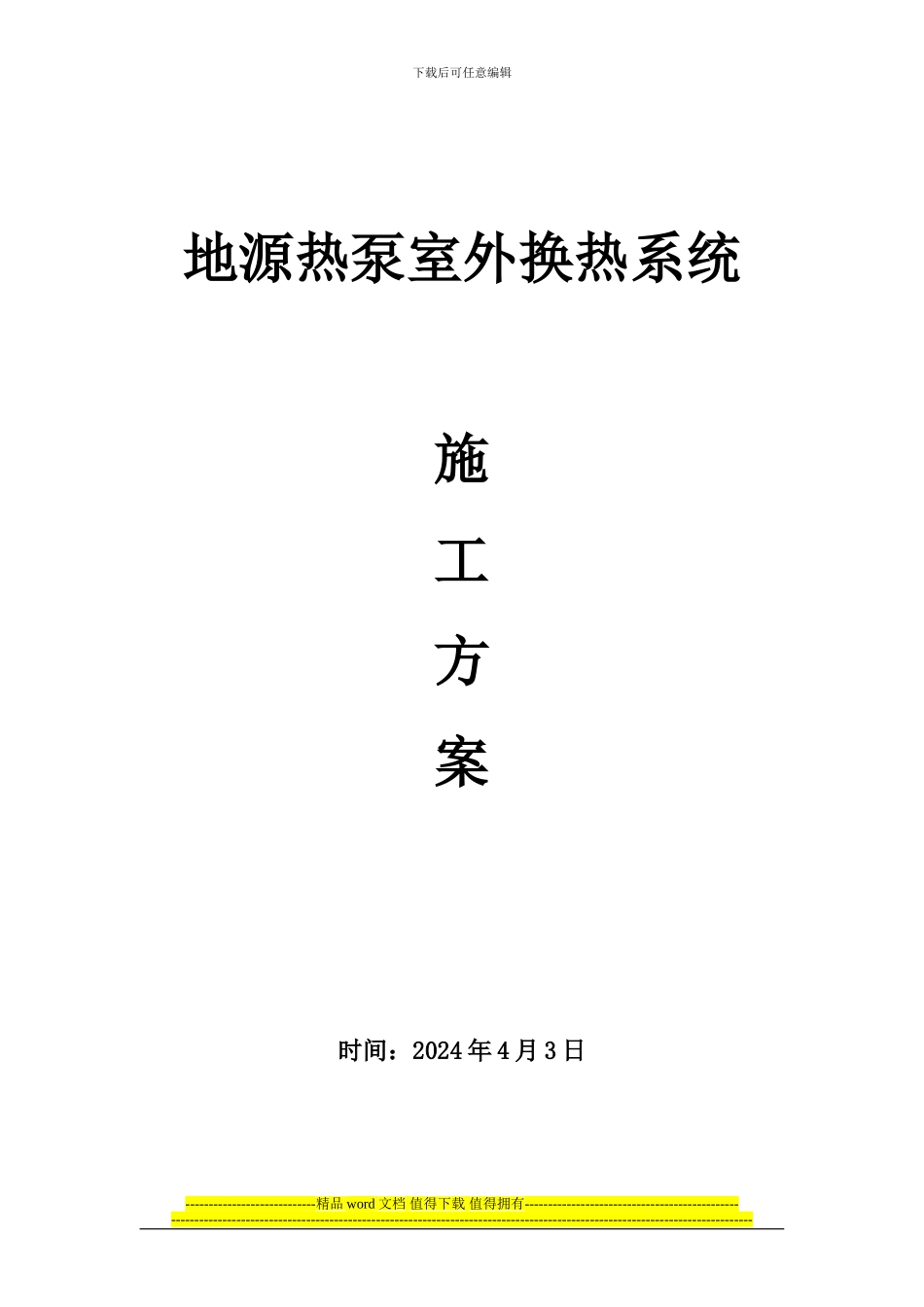

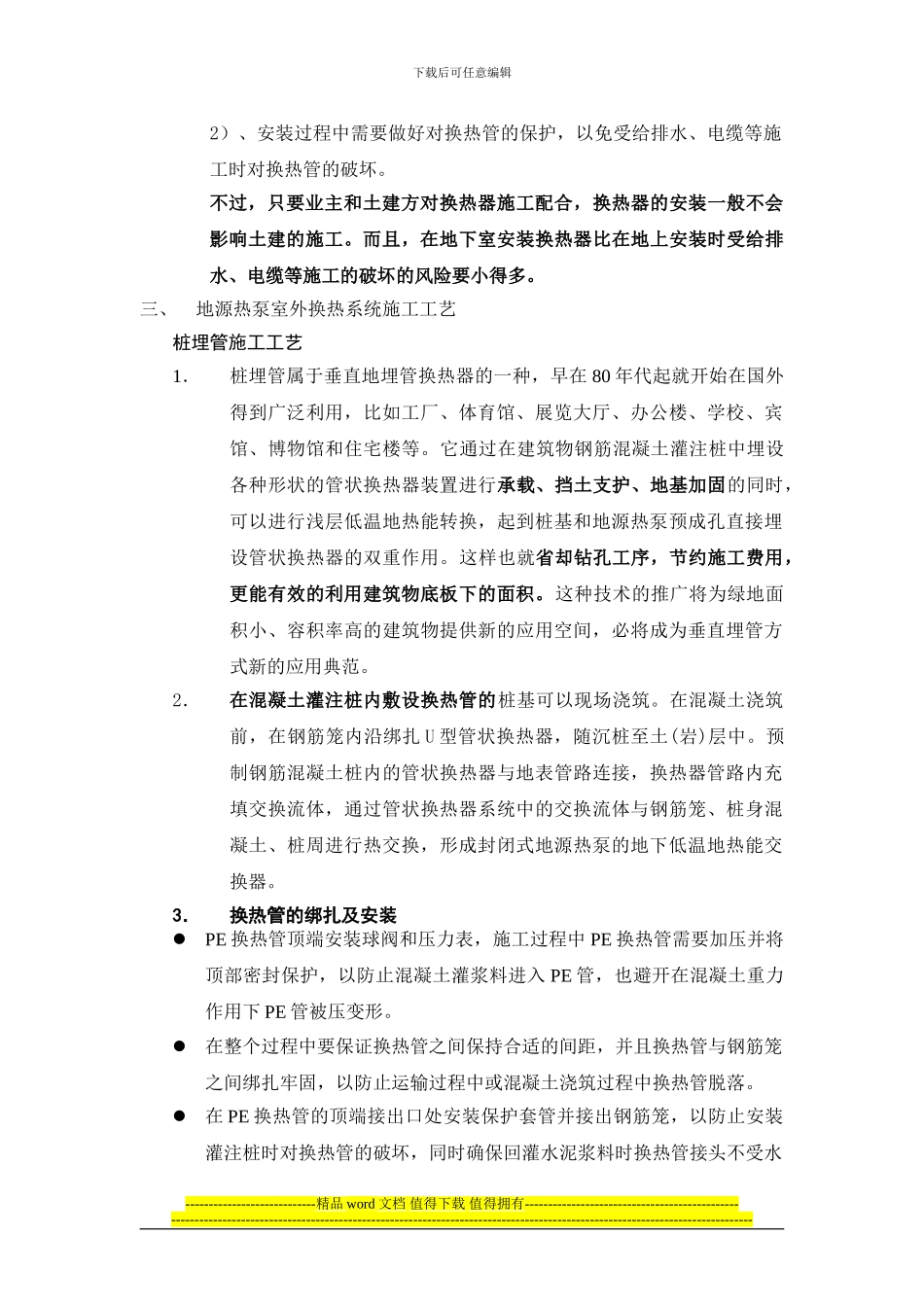

下载后可任意编辑地源热泵室外换热系统施工方案时间：2024 年 4 月 3 日----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑一、工程概况本工程位于陕西省西安市,拟采纳地源热泵中央空调系统工程，冬季供暖，夏季制冷。二、室外换热系统方案介绍 室外换热系统：本工程室外系统为桩基埋管＋垂直钻孔混合式地埋管换热系统，室外换热系统均分为 5 个单元，每单元桩基 154 个，桩深 35 米，钻孔 20 个，孔深 50 米，孔间距孔 4 米，孔径 180mm，孔内埋设垂直单 U 型管（PE100 SDR11 De32）换热器，水平集管做并联同程连接，水平集管连接至集分水器，在集分水管末端设置循环泵，与室内地源热泵机组的换热器形成一个闭式循环系统，通过系统中的循环水与地下的岩土体进行换热，将能量在空调室内和地下的岩土体之间进行转换，实现建筑物夏季制冷，冬季供暖的目的。桩埋管换热器的优点及注意事项优点：1）、避开受后期扩建工程施工时对地下换热器的不利影响，更稳定安全；2）、换热管安装在建筑物桩基内，桩基用混凝土浇实后换热管与桩基混凝土融为一体，由换热管与周围土壤的热交换变为桩基混凝土浇筑体与土壤热交换，扩大了换热管与周围土壤的热交换面积（混凝土的换热性能优于土壤的换热性能），也增强热交换效率；3）、因换热器插管与建筑桩基同时进行，具有工期优势；并且施工的先期性也使得换热器的安装不需要避让给排水、电缆等，因此设计更简单，施工更便利，缩短总工期；注意事项：1）、因交叉作业多，需要跟土建方密切配合；----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2）、安装过程中需要做好对换热管的保护，以免受给排水、电缆等施工时对换热管的破坏。不过，只要业主和土建方对换热器施工配合，换热器的安装一般不会影响土建的施工。而且，在地下室安装换热器比在地上安装时受给排水、电缆等施工的破坏的风险要小得多。三、地源热泵室外换热系统施工工艺桩埋管施工工艺1...
