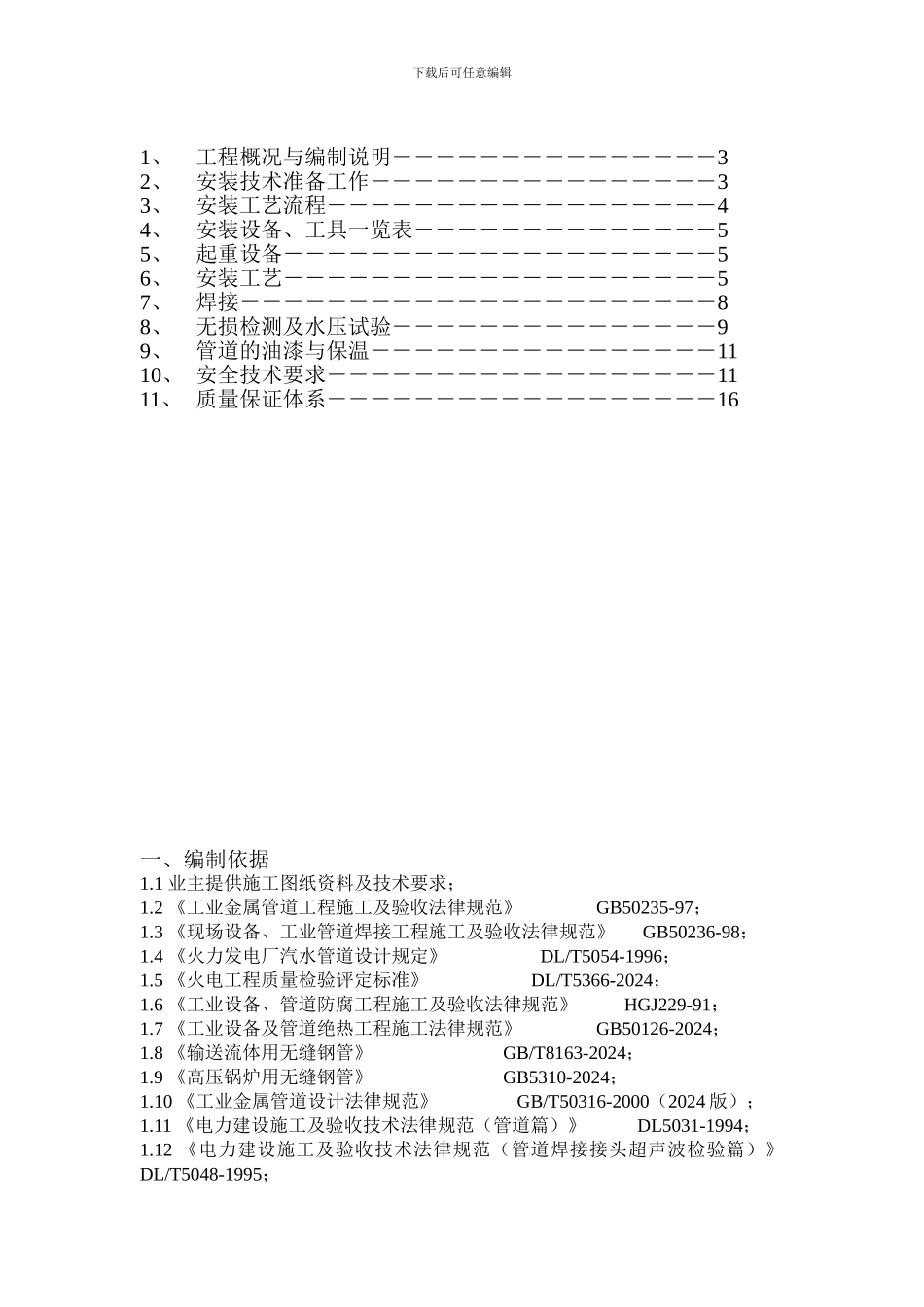

下载后可任意编辑南京河西新城集中供热管网工程地埋蒸汽管道施工方案扬州扬子编制： 何永荣 审核： 批准： 2013 年 11 月 11 日目 录下载后可任意编辑1、工程概况与编制说明―――――――――――――――32、安装技术准备工作――――――――――――――――33、安装工艺流程――――――――――――――――――44、安装设备、工具一览表――――――――――――――55、起重设备――――――――――――――――――――56、安装工艺――――――――――――――――――――57、焊接――――――――――――――――――――――88、无损检测及水压试验―――――――――――――――99、管道的油漆与保温――――――――――――――――1110、 安全技术要求――――――――――――――――――1111、 质量保证体系――――――――――――――――――16一、编制依据1.1 业主提供施工图纸资料及技术要求；1.2 《工业金属管道工程施工及验收法律规范》 GB50235-97；1.3 《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-98；1.4 《火力发电厂汽水管道设计规定》 DL/T5054-1996；1.5 《火电工程质量检验评定标准》 DL/T5366-2024；1.6 《工业设备、管道防腐工程施工及验收法律规范》 HGJ229-91；1.7 《工业设备及管道绝热工程施工法律规范》 GB50126-2024；1.8 《输送流体用无缝钢管》 GB/T8163-2024；1.9 《高压锅炉用无缝钢管》 GB5310-2024；1.10 《工业金属管道设计法律规范》 GB/T50316-2000（2024 版）；1.11 《电力建设施工及验收技术法律规范（管道篇）》 DL5031-1994；1.12 《电力建设施工及验收技术法律规范（管道焊接接头超声波检验篇）》 DL/T5048-1995；下载后可任意编辑1.13 《火力发电厂焊接技术规程》 DL/T869-2024；1.14 《电力建设施工及验收技术法律规范（钢制承压管道对接焊缝接头射线检验篇）》DC/T5069-1996；1.15 《火力发电厂金属技术监督规程》 DL/T429-2024；二、工程概况2.1 工程名称：南京河西新城集中供热管网工程二标段2.2 工作内容：成品直埋蒸汽管道及相关阀门、热工控制的安装调试。2.3 工作量： 输送蒸汽管道（1.3Mpa、295，内管径 Ø720×13，外管径Ø1220×15，长度约 870 米，管材：内 20#钢、外 Q235B），及其疏水管道：（1.3Mpa、295，内管径 Ø159×5，外管径 Ø478×8，长度约 870 米，管材：内 20#钢、外 Q235B）...
