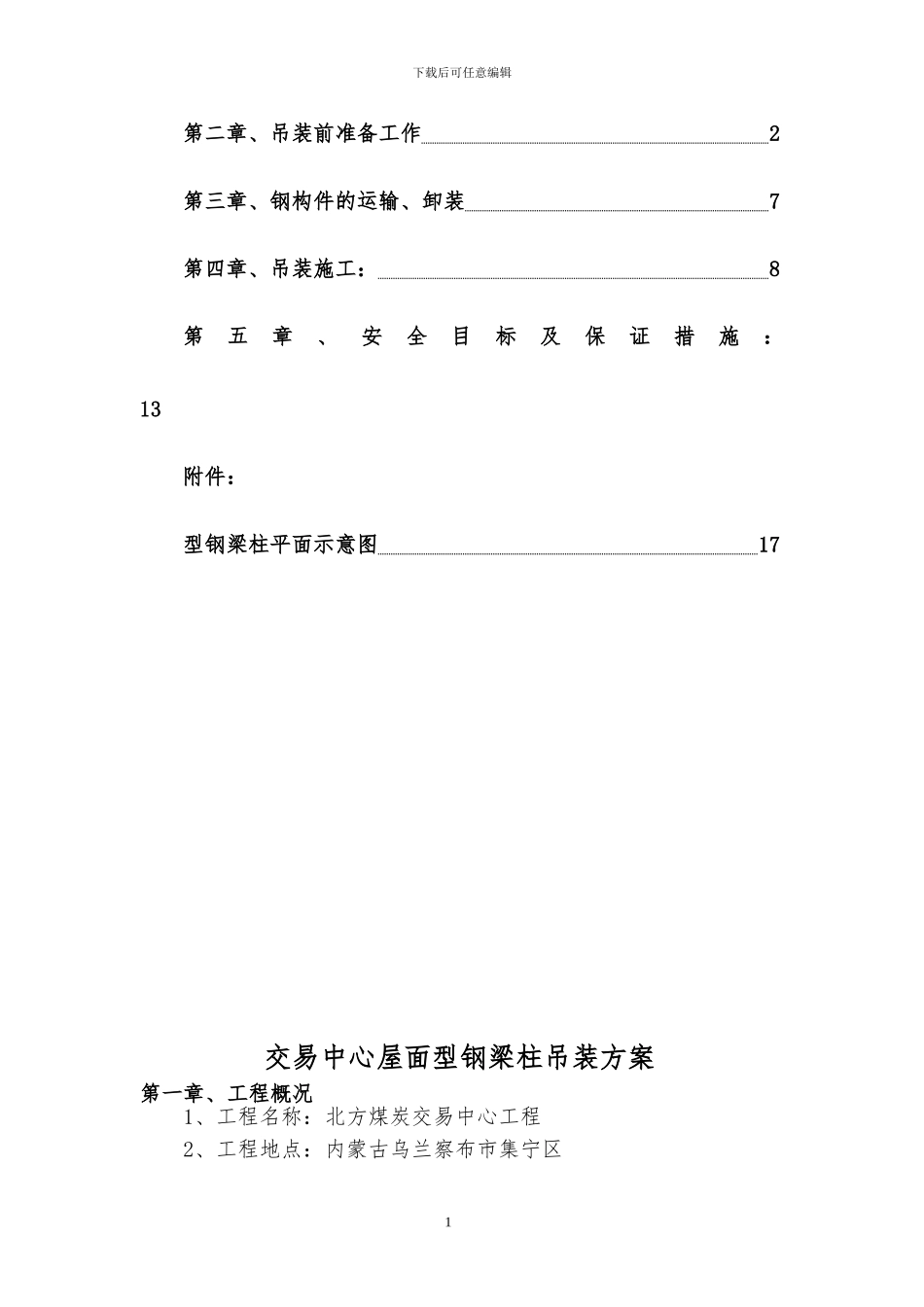

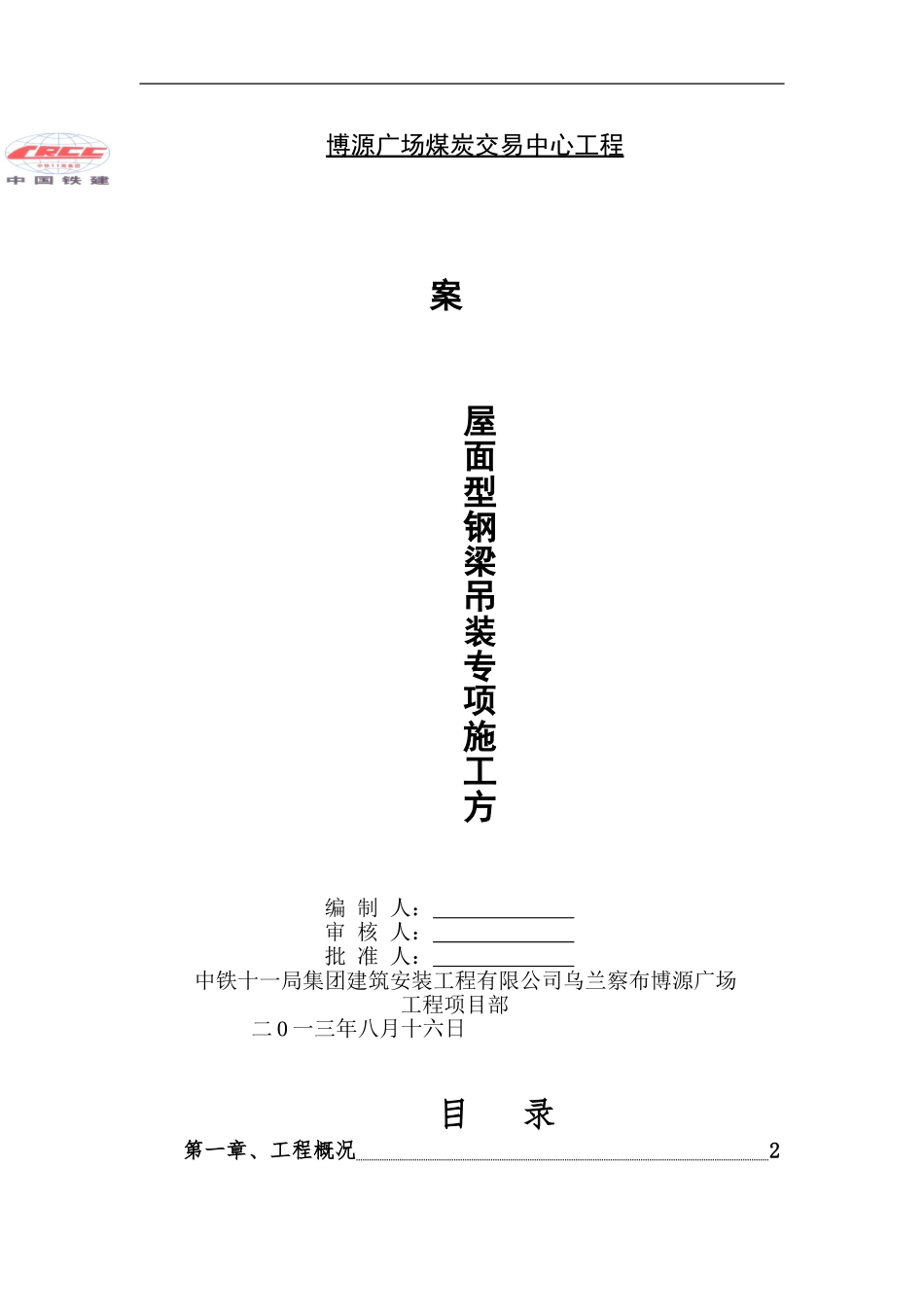

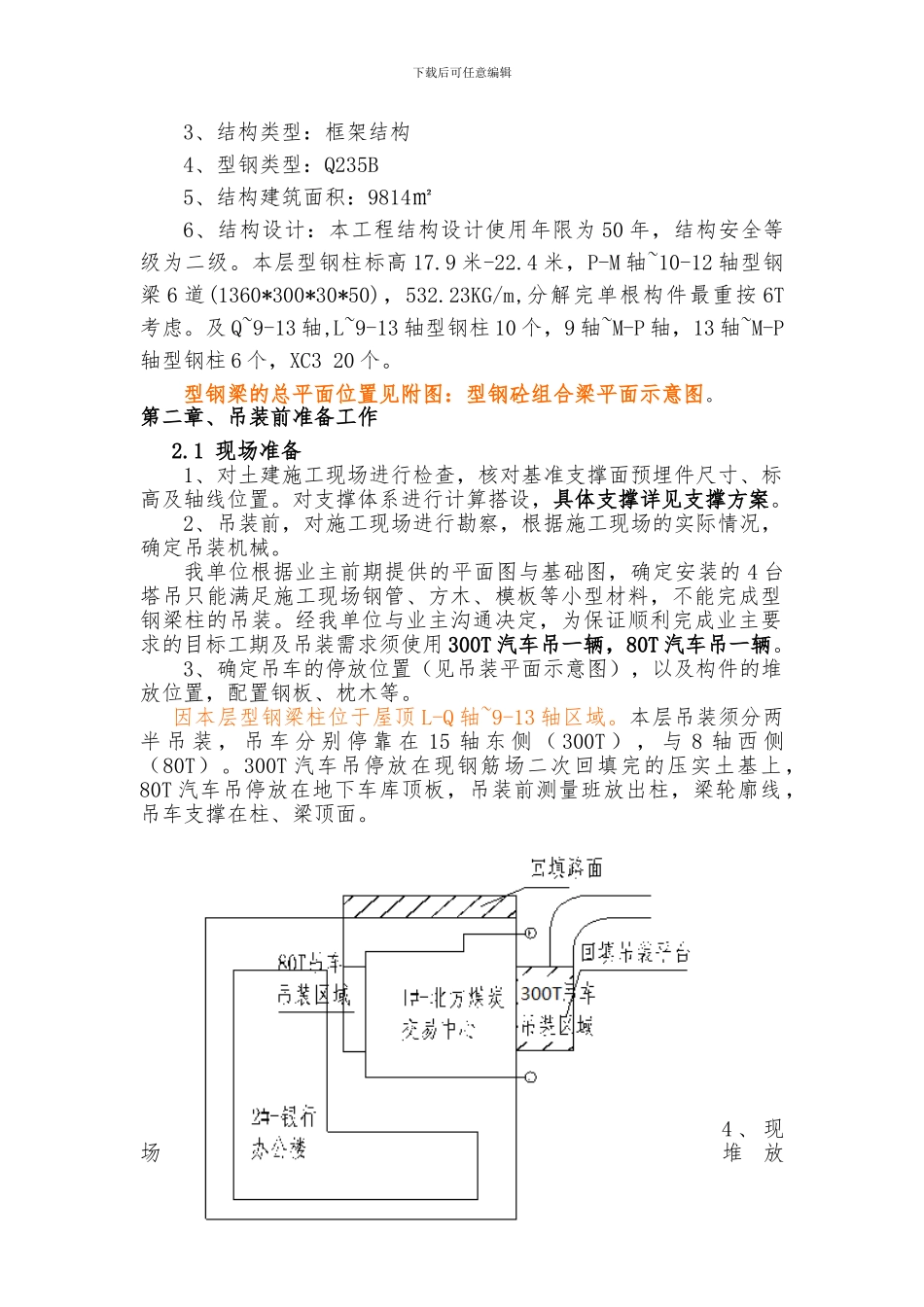

博源广场煤炭交易中心工程 编 制 人： 审 核 人： 批 准 人： 中铁十一局集团建筑安装工程有限公司乌兰察布博源广场工程项目部 二 0 一三年八月十六日目 录第一章、工程概况 2 屋面型钢梁吊装专项施工方案下载后可任意编辑第二章、吊装前准备工作 2第三章、钢构件的运输、卸装 7第四章、吊装施工： 8第五章、安全目标及保证措施： 13附件：型钢梁柱平面示意图 17交易中心屋面型钢梁柱吊装方案第一章、工程概况1、工程名称：北方煤炭交易中心工程2、工程地点：内蒙古乌兰察布市集宁区1下载后可任意编辑3、结构类型：框架结构4、型钢类型：Q235B5、结构建筑面积：9814㎡6、结构设计：本工程结构设计使用年限为 50 年，结构安全等级为二级。本层型钢柱标高 17.9 米-22.4 米，P-M 轴~10-12 轴型钢梁 6 道(1360*300*30*50)，532.23KG/m,分解完单根构件最重按 6T考虑。及 Q~9-13 轴,L~9-13 轴型钢柱 10 个，9 轴~M-P 轴，13 轴~M-P轴型钢柱 6 个，XC3 20 个。型钢梁的总平面位置见附图：型钢砼组合梁平面示意图。第二章、吊装前准备工作2.1 现场准备1、对土建施工现场进行检查，核对基准支撑面预埋件尺寸、标高及轴线位置。对支撑体系进行计算搭设，具体支撑详见支撑方案。2、吊装前，对施工现场进行勘察，根据施工现场的实际情况，确定吊装机械。我单位根据业主前期提供的平面图与基础图，确定安装的 4 台塔吊只能满足施工现场钢管、方木、模板等小型材料，不能完成型钢梁柱的吊装。经我单位与业主沟通决定，为保证顺利完成业主要求的目标工期及吊装需求须使用 300T 汽车吊一辆，80T 汽车吊一辆。3、确定吊车的停放位置（见吊装平面示意图），以及构件的堆放位置，配置钢板、枕木等。因本层型钢梁柱位于屋顶 L-Q 轴~9-13 轴区域。本层吊装须分两半 吊 装 ， 吊 车 分 别 停 靠 在 15 轴 东 侧 （ 300T ） ， 与 8 轴 西 侧（80T）。300T 汽车吊停放在现钢筋场二次回填完的压实土基上，80T 汽车吊停放在地下车库顶板，吊装前测量班放出柱，梁轮廓线，吊车支撑在柱、梁顶面。4 、 现场堆放2下载后可任意编辑场地，吊装行走、停放区域场地必须坚实平整，满足吊装要求。根据本层吊装需求，吊车行走路线为两条路线，分两侧吊装。道路 1：从施工现场北侧施工便道驶入 15 轴往东 20 米位置。因该区域为业主提前开挖的基坑，现为我单位钢筋场，为保证吊装高度需求，我单位...
