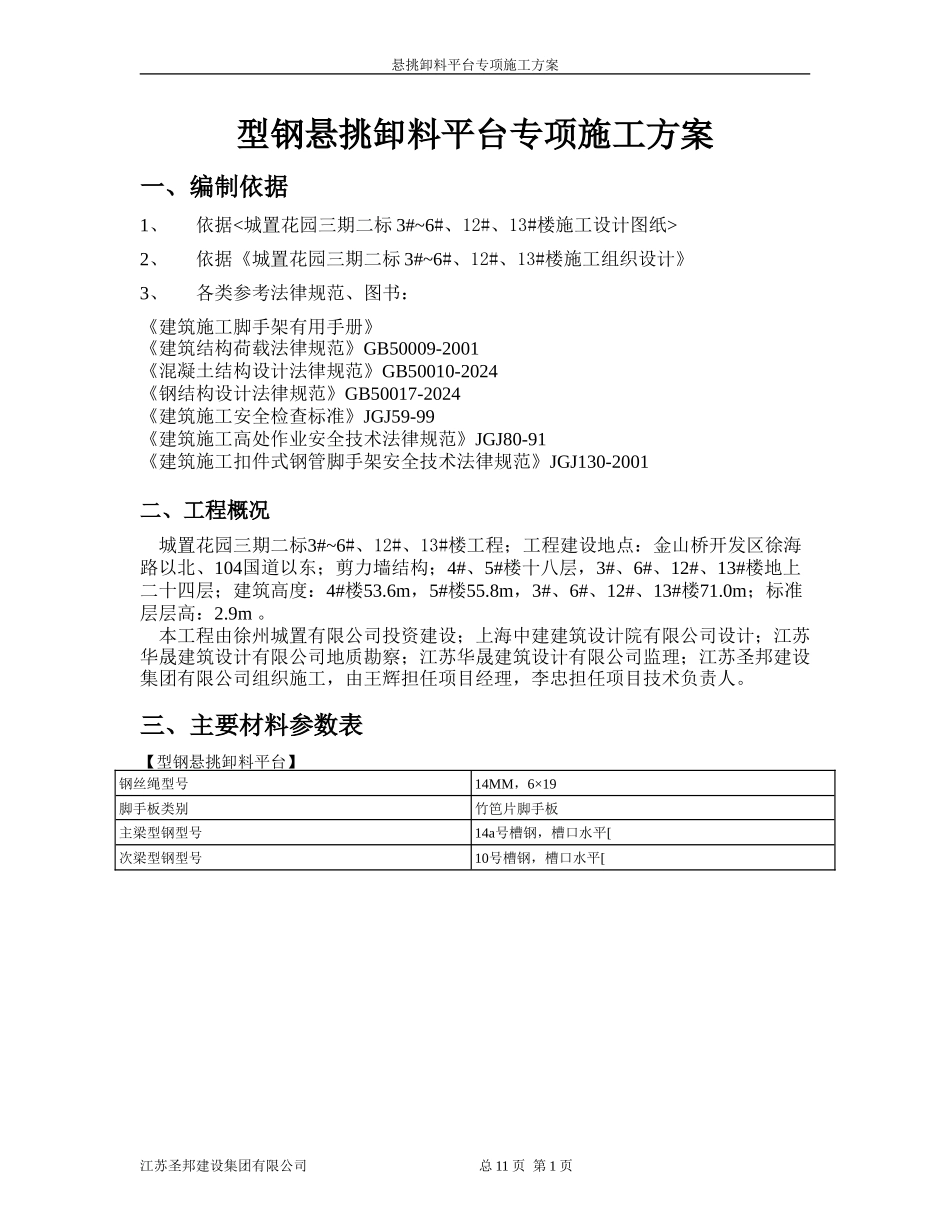

悬挑卸料平台专项施工方案型钢悬挑卸料平台专项施工方案一、编制依据1、依据<城置花园三期二标 3#~6#、12#、13#楼施工设计图纸>2、依据《城置花园三期二标 3#~6#、12#、13#楼施工组织设计》3、各类参考法律规范、图书：《建筑施工脚手架有用手册》《建筑结构荷载法律规范》GB50009-2001《混凝土结构设计法律规范》GB50010-2024《钢结构设计法律规范》GB50017-2024《建筑施工安全检查标准》JGJ59-99《建筑施工高处作业安全技术法律规范》JGJ80-91《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001二、工程概况 城置花园三期二标3#~6#、12#、13#楼工程；工程建设地点：金山桥开发区徐海路以北、104国道以东；剪力墙结构；4#、5#楼十八层，3#、6#、12#、13#楼地上二十四层；建筑高度：4#楼53.6m，5#楼55.8m，3#、6#、12#、13#楼71.0m；标准层层高：2.9m 。 本工程由徐州城置有限公司投资建设；上海中建建筑设计院有限公司设计；江苏华晟建筑设计有限公司地质勘察；江苏华晟建筑设计有限公司监理；江苏圣邦建设集团有限公司组织施工，由王辉担任项目经理，李忠担任项目技术负责人。 三、主要材料参数表【型钢悬挑卸料平台】钢丝绳型号14MM，6×19脚手板类别竹笆片脚手板主梁型钢型号14a号槽钢，槽口水平[次梁型钢型号10号槽钢，槽口水平[江苏圣邦建设集团有限公司 总 11 页 第 1 页下载后可任意编辑四、施工工艺技术一、技术参数【型钢悬挑卸料平台】内侧钢绳与墙的距离(m)2外侧钢绳与内侧钢绳之间的距离(m)2上部拉绳点与悬挑梁墙支点的距离(m)5.8钢丝绳安全系数K5.5悬挑梁与墙的接点类型铰支水平钢梁(主梁)的悬挑长度(m)4.5水平钢梁(主梁)的锚固长度(m)1.5主梁水平间距(m)2次梁水平间距(m)0.5次梁悬挑长度(m)0大堆放材料荷载(kN)8.5施工人员等活荷载(kN/m2)1二、安装工艺流程1、在卸料平台设计的位置事先进行卡环预埋,埋入深度不少于30d，预埋时使用14光园钢筋作卡环并与梁或板主筋钩牢。2.卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊环，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，由安装人员将卸料平台的主梁槽钢后身伸入到预埋的四个卡环内,初步固定,第二步将钢丝绳穿入吊环初步收紧钢丝绳,并同时调整卸料平台然后用<4个>钢丝绳夹再次紧固，再将后身钢梁完全固定，检查合格后由安全员通知松卸吊钩。卸...
