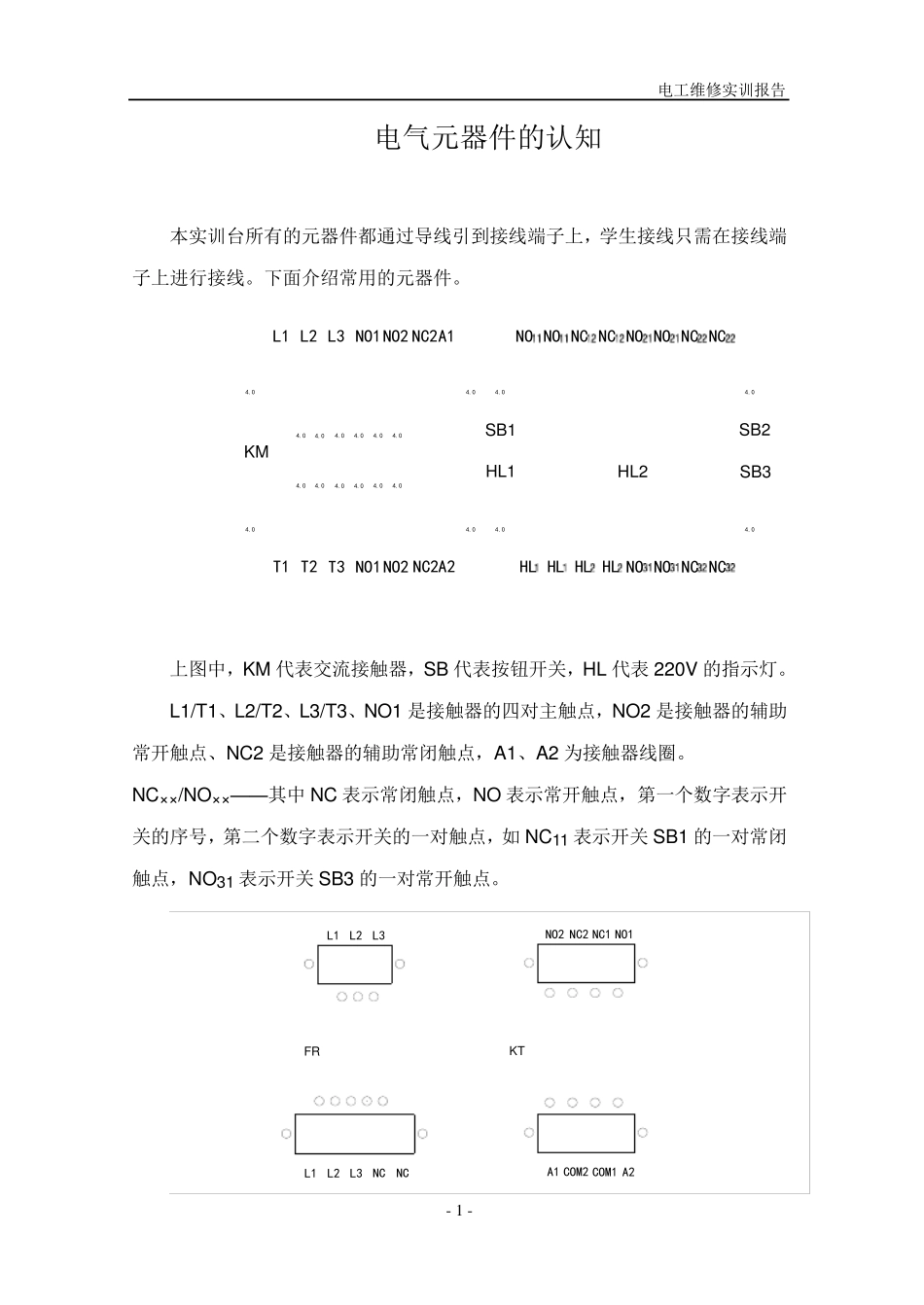

电工维修实训报告 - 1 - 电气元器件的认知 本实训台所有的元器件都通过导线引到接线端子上，学生接线只需在接线端子上进行接线。下面介绍常用的元器件。 T1 T2 T3NC2NO2NO1NO1NO2A1L3L2L14.04.04.04.04.04.04.04.04.04.04.04.04.04.04.04.0KMHLNO4.04.04.04.0SB2SB1HL1SB3NO NC NC NO NO NC NCNCNCNONOHL HL HLHL2NC2A2 上图中，KM 代表交流接触器，SB 代表按钮开关，HL 代表220V 的指示灯。 L1/T1、L2/T2、L3/T3、NO1 是接触器的四对主触点，NO2 是接触器的辅助常开触点、NC2 是接触器的辅助常闭触点，A1、A2 为接触器线圈。NC××/NO××——其中NC 表示常闭触点，NO 表示常开触点，第一个数字表示开关的序号，第二个数字表示开关的一对触点，如 NC11 表示开关SB1 的一对常闭触点，NO31 表示开关SB3 的一对常开触点。 KTFRL1L3L2L1 L2 L3NCA1 COM2 COM1 A2NC2NO2NO1NC1NC 电工维修实训报告 - 2 - 上图中，FR 表示热继电器，L1、L2、L3 分别是其三对主触点，NC/NC 是其一对用于控制回路的常闭触点。 KT 表示时间继电器，下图是三相异步电动机的两种不同接法。 电动机Δ接法电动机Y接法U1V1W1V2U2W2L1L2L3L3L2L1W2U2V2W1V1U1 另外，在实训中应注意安全使用。 注意：1．由于本设备电路采用交流 380V 或 220V 电压，所以请在操作前做好安全教育。 2．使用前，请在老师的指导下，做好实训前的准备，认真阅读使用指导，并将该设备保护接地。 3．在接线之前，一定要保证漏电保护断路器处于断开的状态并检查其他元器件是否都处于正常状态，以免接线时触电。 4．当多人进行操作时，应与接通电源前通知他人，以免触电！ 5．接通电源后，严禁用手或导体触摸各电气元件及接线端子，以免触电！ 6．电动机工作时，严禁碰轴前端及后端风叶。 7．每次使用完毕后，必须先关断电源开关再拆卸接线并将元器件恢复到初始状态同时收拾整理好实训教材。 8．如遇紧急情况，应迅速切断电源。 电工维修实训报告 - 3 - 实训内容 实训一 接触器联锁的正反转控制线路 一．概述 生产过程中，生产机械的运动部件往往要求能进行正反方向的运动，这就是拖动电机能作正反向旋转。由电机原理可知，将接至电机的三相电源进线中的任意两相对调，即可改变电机的旋转方向。但为了避免误动作引起电源相间短路，往往在这两个相反方向的单相运行线路中加设必要的机械及电气互锁。按照电机正反转操作顺序的不同，分...
