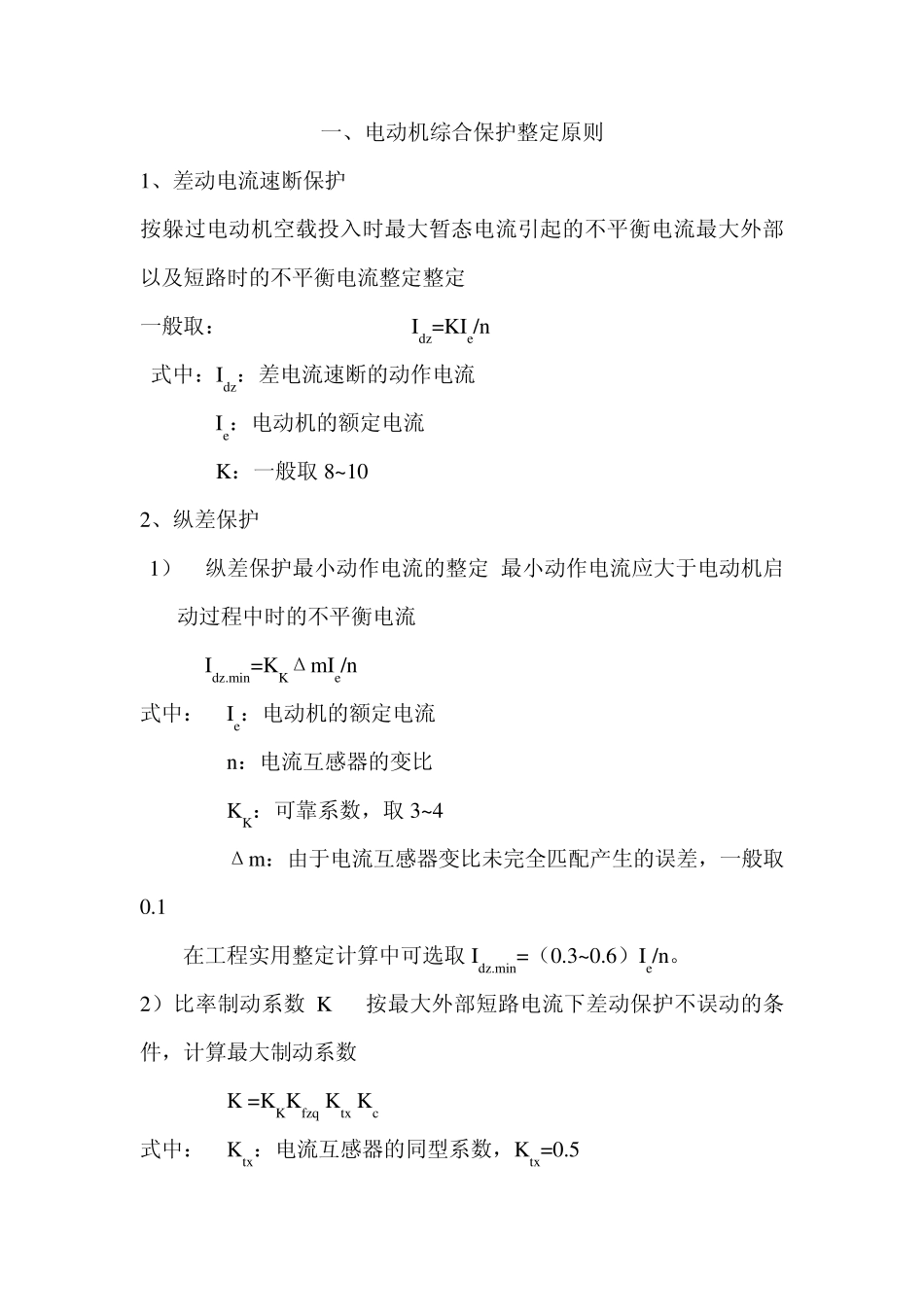

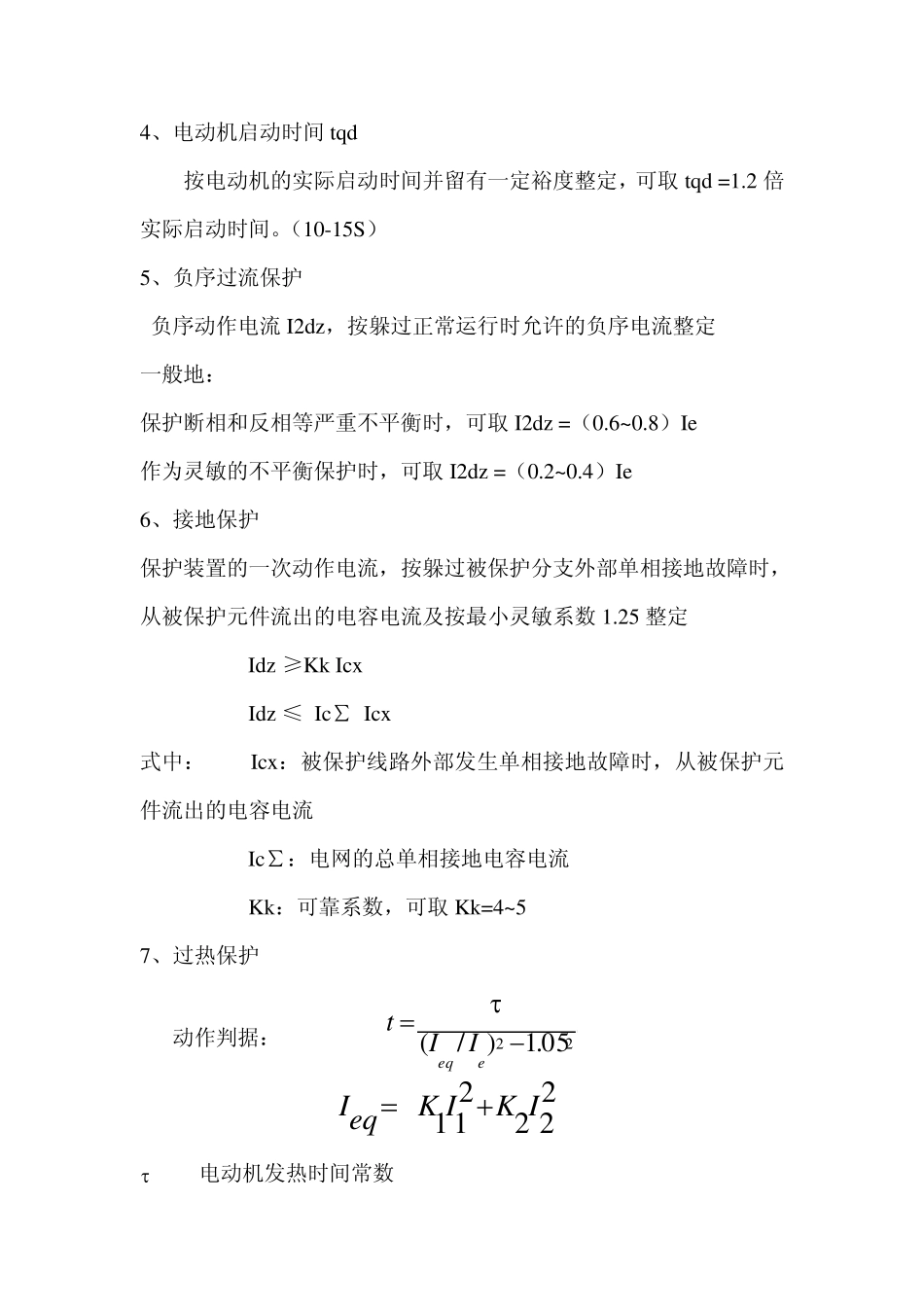

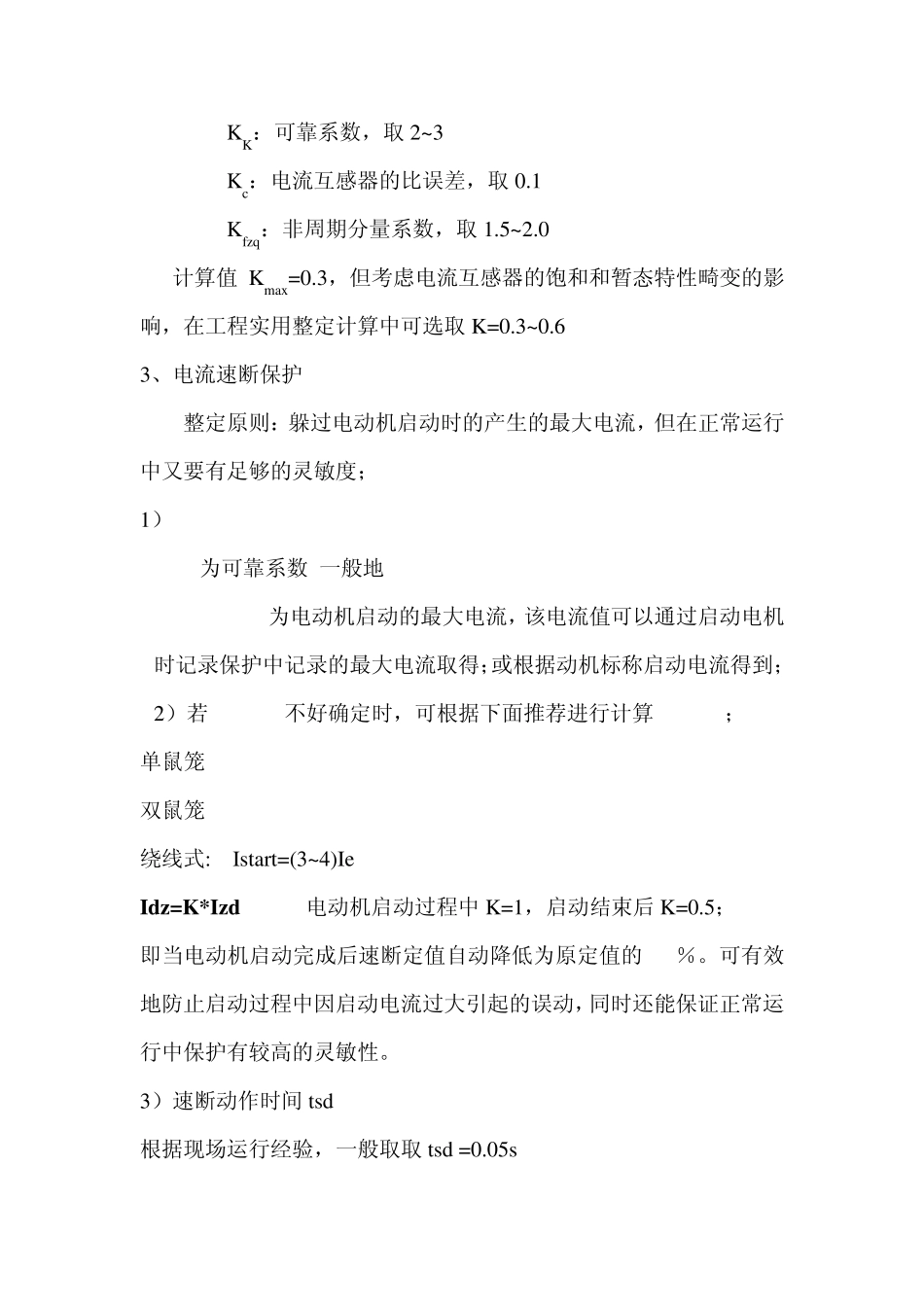

一、电动机综合保护整定原则 1、差动电流速断保护 按躲过电动机空载投入时最大暂态电流引起的不平衡电流最大外部以及短路时的不平衡电流整定整定 一般取： Idz=KIe/n 式中：Idz：差电流速断的动作电流 Ie：电动机的额定电流 K：一般取 8~10 2、纵差保护 1） 纵差保护最小动作电流的整定 最小动作电流应大于电动机启动过程中时的不平衡电流 Idz.min=KKΔmIe/n 式中： Ie：电动机的额定电流 n：电流互感器的变比 KK：可靠系数，取 3~4 Δm：由于电流互感器变比未完全匹配产生的误差，一般取0.1 在工程实用整定计算中可选取 Idz.min=（0.3~0.6）Ie/n。 2）比率制动系数 K 按最大外部短路电流下差动保护不误动的条件，计算最大制动系数 K =KKKfzq Ktx Kc 式中： Ktx：电流互感器的同型系数，Ktx=0.5 KK：可靠系数，取2~3 Kc：电流互感器的比误差，取0.1 Kfzq：非周期分量系数，取1.5~2.0 计算值Kmax=0.3，但考虑电流互感器的饱和和暂态特性畸变的影响，在工程实用整定计算中可选取K=0.3~0.6 3、电流速断保护 整定原则：躲过电动机启动时的产生的最大电流，但在正常运行中又要有足够的灵敏度； 1）Izd = KK.Istart K为可靠系数,一般地 Kk=1.3 Istart为电动机启动的最大电流，该电流值可以通过启动电机时记录保护中记录的最大电流取得；或根据动机标称启动电流得到；2）若 Istart不好确定时，可根据下面推荐进行计算Istart； 单鼠笼: Istart=(6~7)Ie 双鼠笼: Istart=(4~5)Ie 绕线式: Istart=(3~4)Ie Idz=K*Izd 电动机启动过程中K=1，启动结束后 K=0.5； 即当电动机启动完成后速断定值自动降低为原定值的50％。可有效地防止启动过程中因启动电流过大引起的误动，同时还能保证正常运行中保护有较高的灵敏性。 3）速断动作时间 tsd 根据现场运行经验，一般取取tsd =0.05s 4、电动机启动时间tqd 按电动机的实际启动时间并留有一定裕度整定，可取tqd =1.2 倍实际启动时间。（10-15S） 5、负序过流保护 负序动作电流I2dz，按躲过正常运行时允许的负序电流整定 一般地： 保护断相和反相等严重不平衡时，可取I2dz =（0.6~0.8）Ie 作为灵敏的不平衡保护时，可取I2dz =（0.2~0.4）Ie 6、接地保护 保护装置的一次动作电流，按躲过被保护分支外部单相接地故障时，从被保护元件流出的电容电流及按最小灵敏系数1.25 整定 Idz ≥Kk Icx Idz ≤(Ic∑-Icx)/1.25 式中： Icx：被保护线路外...
