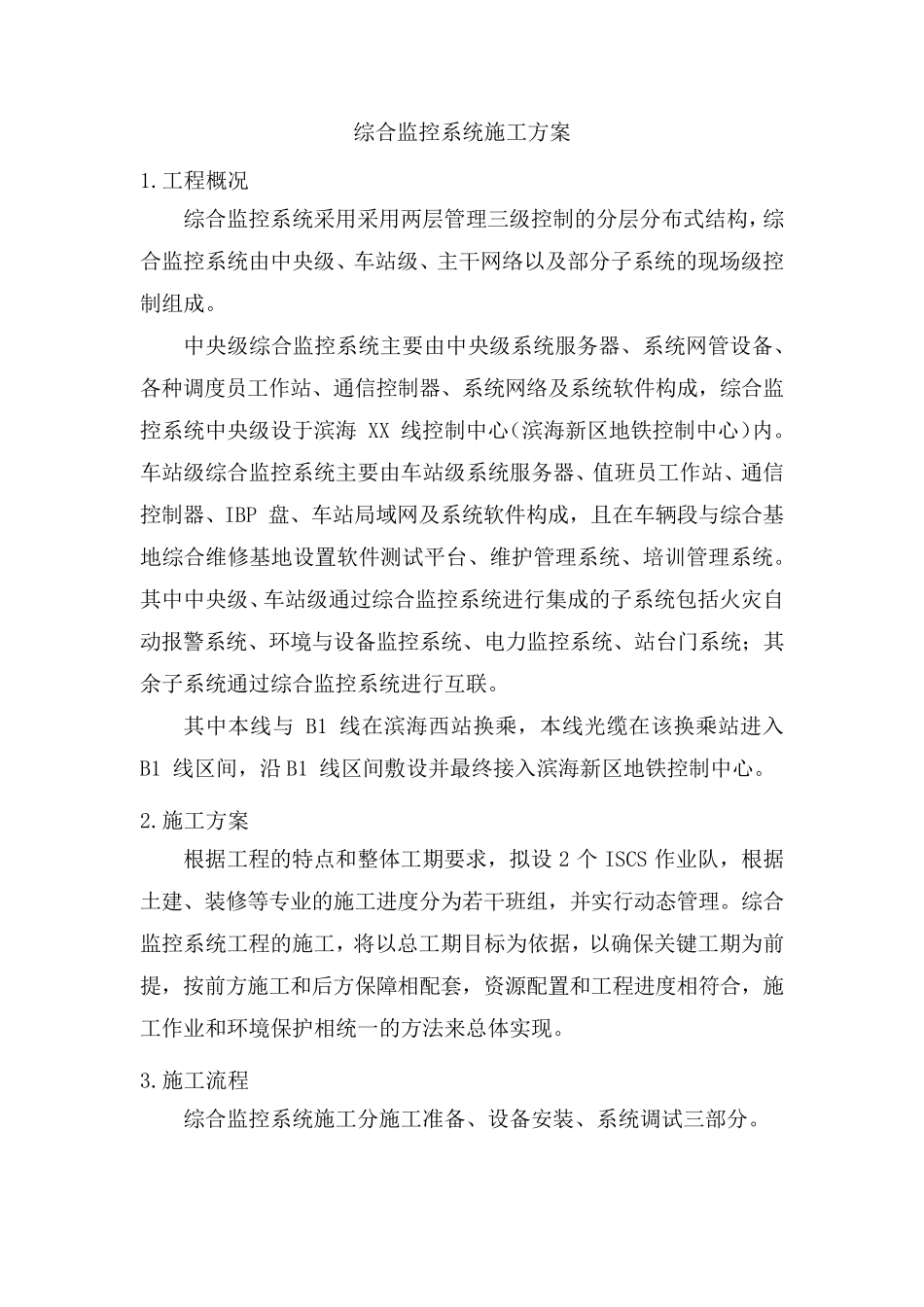

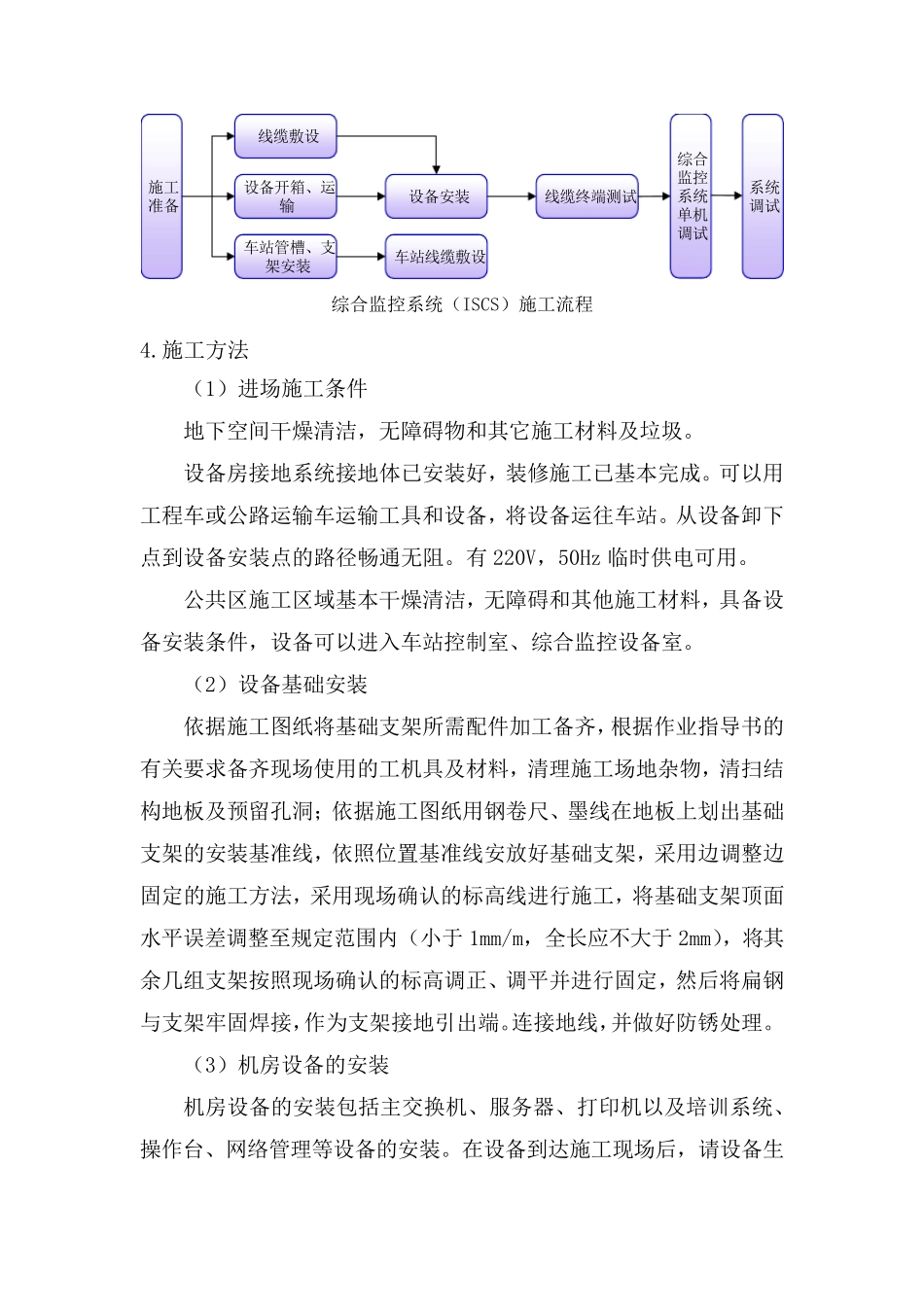

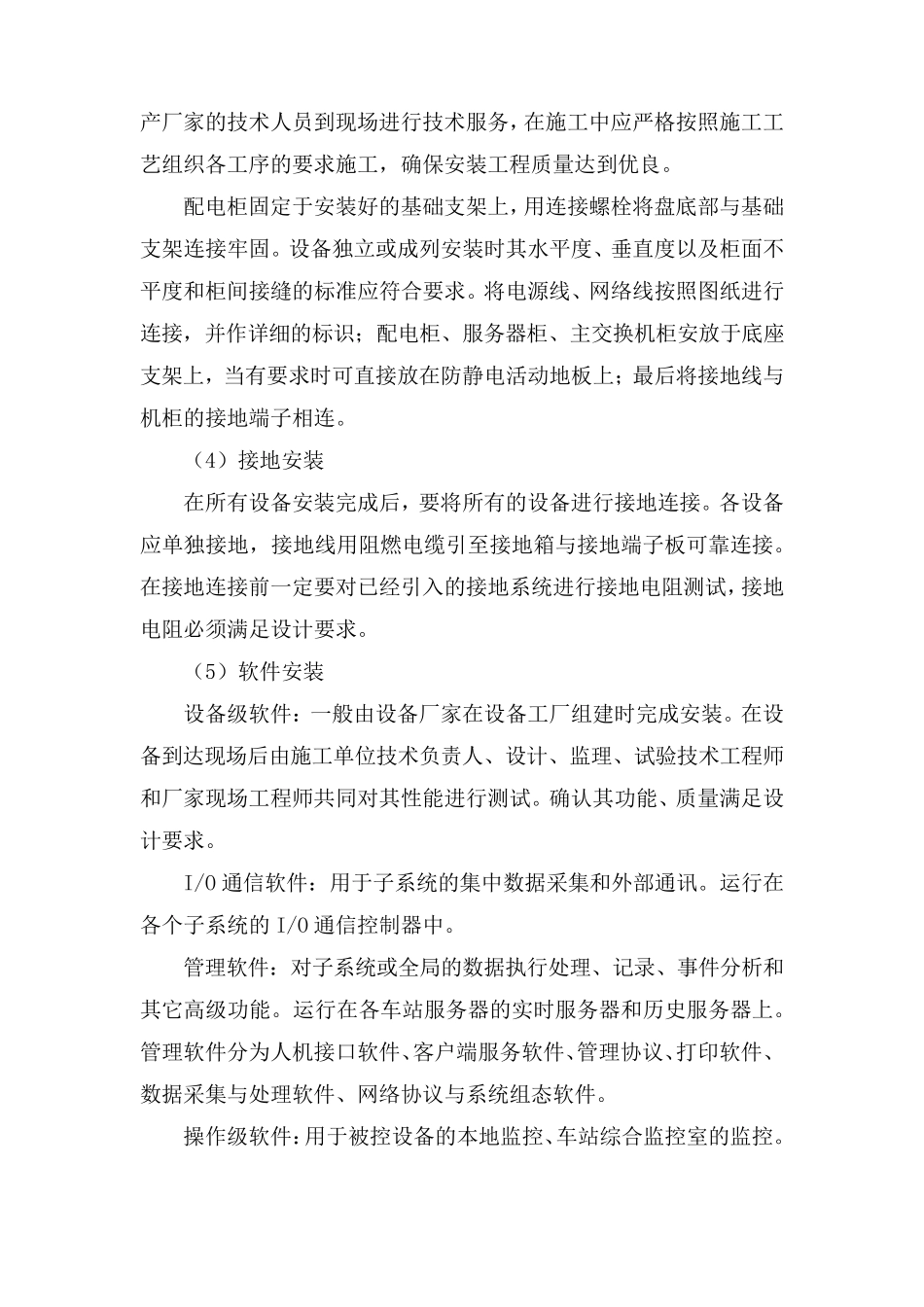

综合监控系统施工方案 1.工程概况 综合监控系统采用采用两层管理三级控制的分层分布式结构，综合监控系统由中央级、车站级、主干网络以及部分子系统的现场级控制组成。 中央级综合监控系统主要由中央级系统服务器、系统网管设备、各种调度员工作站、通信控制器、系统网络及系统软件构成，综合监控系统中央级设于滨海 XX 线控制中心（滨海新区地铁控制中心）内。车站级综合监控系统主要由车站级系统服务器、值班员工作站、通信控制器、IBP 盘、车站局域网及系统软件构成，且在车辆段与综合基地综合维修基地设置软件测试平台、维护管理系统、培训管理系统。其中中央级、车站级通过综合监控系统进行集成的子系统包括火灾自动报警系统、环境与设备监控系统、电力监控系统、站台门系统；其余子系统通过综合监控系统进行互联。 其中本线与 B1 线在滨海西站换乘，本线光缆在该换乘站进入 B1 线区间，沿B1 线区间敷设并最终接入滨海新区地铁控制中心。 2.施工方案 根据工程的特点和整体工期要求，拟设 2 个ISCS 作业队，根据土建、装修等专业的施工进度分为若干班组，并实行动态管理。综合监控系统工程的施工，将以总工期目标为依 据，以确 保 关 键 工期为前提 ，按 前 方施工和后 方保 障 相 配 套 ，资 源 配 置和工程进度相 符 合，施工作业和环境保 护相 统一 的方法 来 总体实现。 3.施工流 程 综合监控系统施工分施工准 备、设备安 装、系统调试三部分。 施工准备线缆敷设设备开箱、运输车站管槽、支架安装设备安装车站线缆敷设线缆终端测试综合监控系统单机调试系统调试 综合监控系统（ISCS）施工流程 4.施工方法 （1）进场施工条件 地下空间干燥清洁，无障碍物和其它施工材料及垃圾。 设备房接地系统接地体已安装好，装修施工已基本完成。可以用工程车或公路运输车运输工具和设备，将设备运往车站。从设备卸下点到设备安装点的路径畅通无阻。有220V，50Hz 临时供电可用。 公共区施工区域基本干燥清洁，无障碍和其他施工材料，具备设备安装条件，设备可以进入车站控制室、综合监控设备室。 （2）设备基础安装 依据施工图纸将基础支架所需配件加工备齐，根据作业指导书的有关要求备齐现场使用的工机具及材料，清理施工场地杂物，清扫结构地板及预留孔洞；依据施工图纸用钢卷尺、墨线在地板上划出基础支架的安装基准线，依照位置基准线安放好基础支架，采用边调整边固定的施工方法，采用现...
