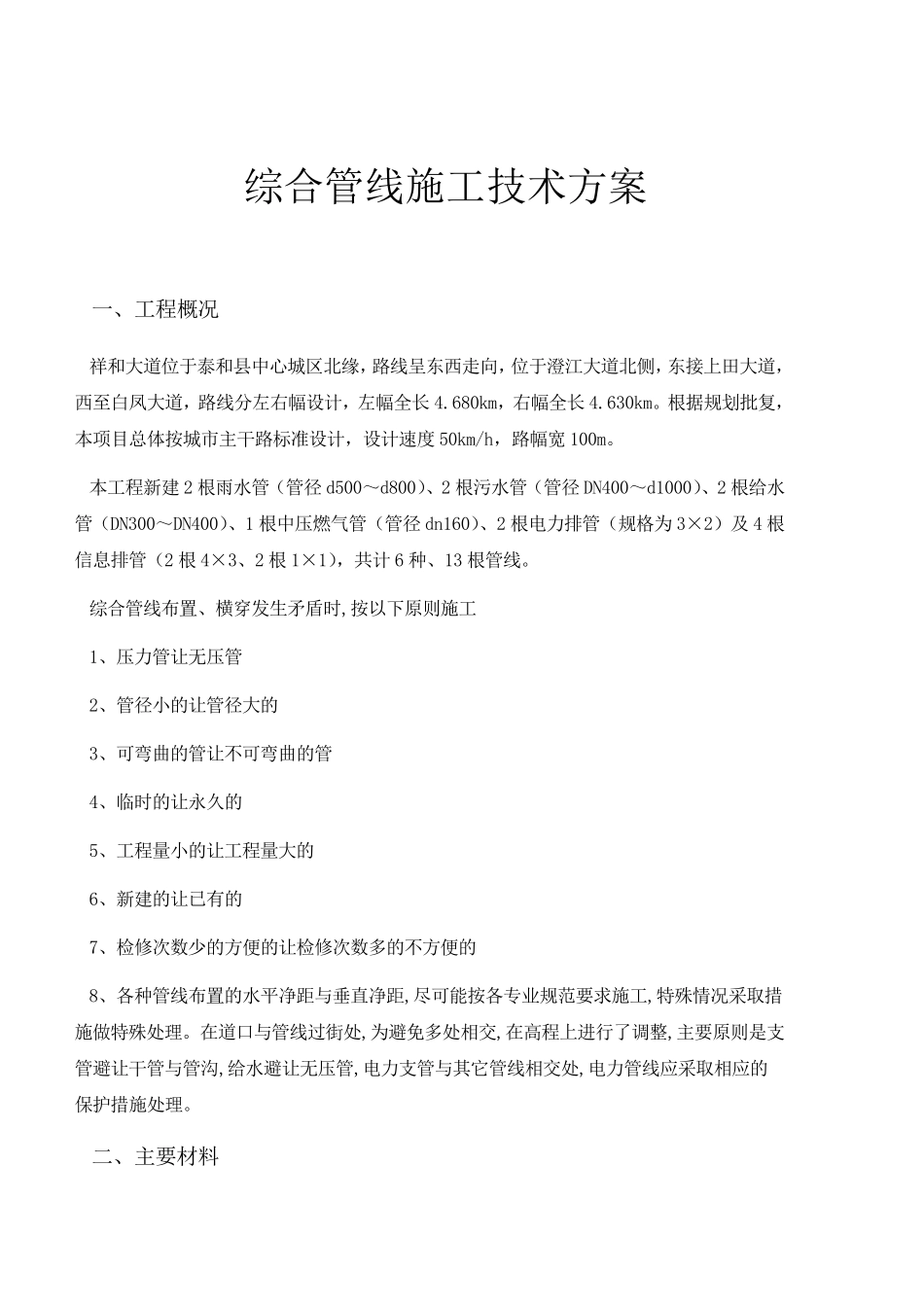

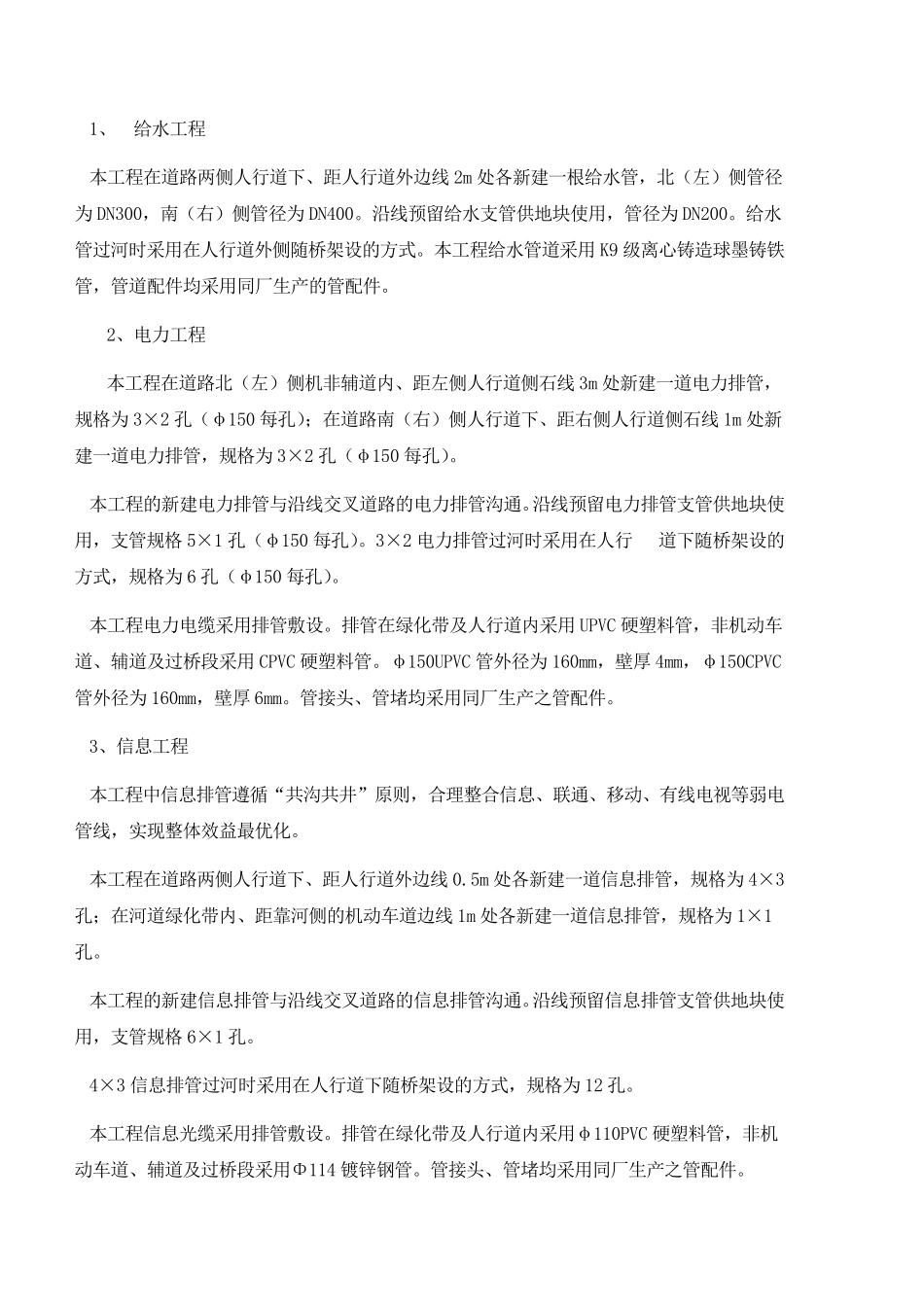

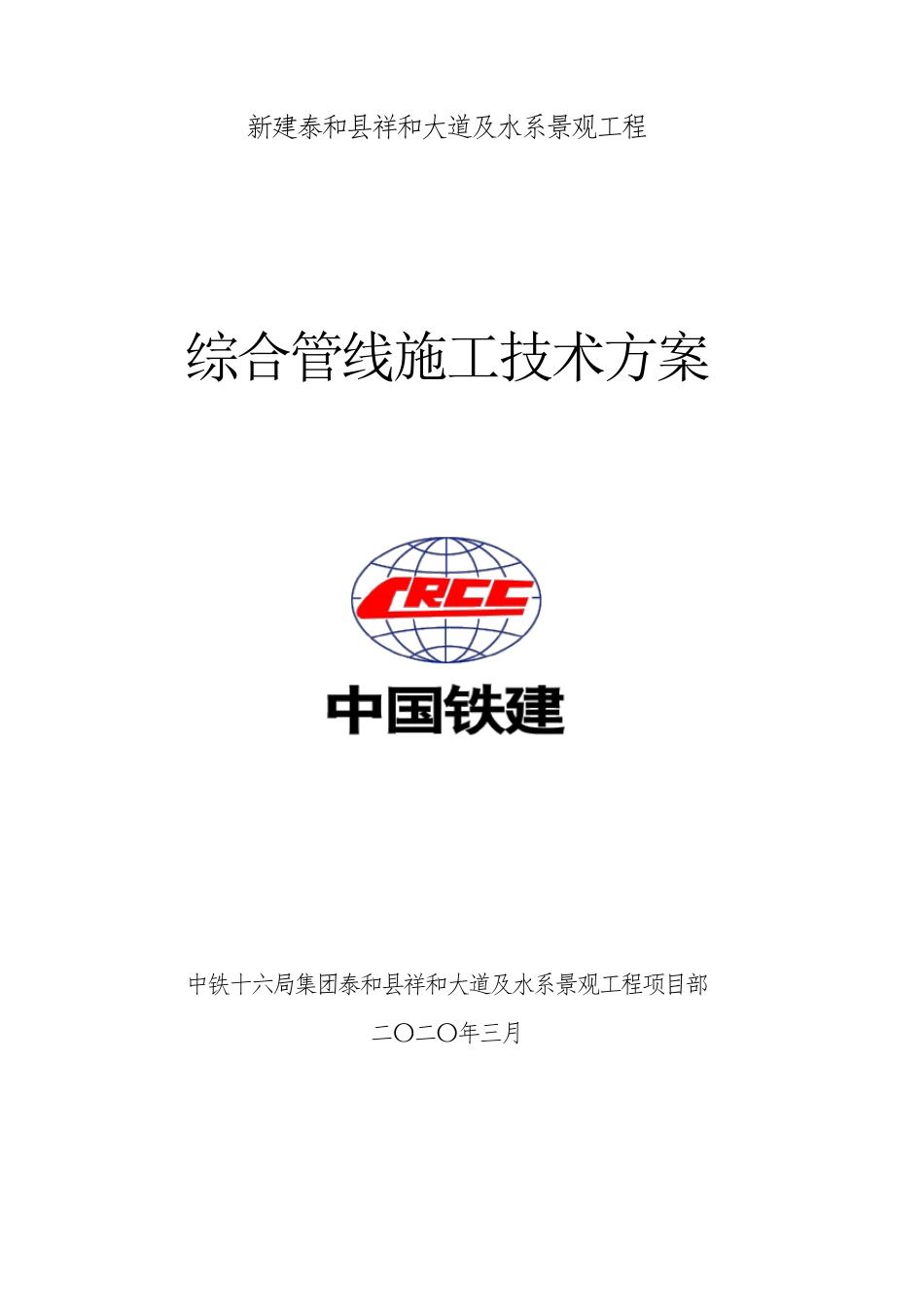

新建泰和县祥和大道及水系景观工程 综合管线施工技术方案 中铁十六局集团泰和县祥和大道及水系景观工程项目部 二〇二〇年三月 综合管线施工技术方案 一、工程概况 祥和大道位于泰和县中心城区北缘，路线呈东西走向，位于澄江大道北侧，东接上田大道，西至白凤大道，路线分左右幅设计，左幅全长4.680km，右幅全长4.630km。根据规划批复，本项目总体按城市主干路标准设计，设计速度50km/h，路幅宽100m。 本工程新建2 根雨水管（管径d500～d800）、2 根污水管（管径DN400～d1000）、2 根给水管（DN300～DN400）、1 根中压燃气管（管径dn160）、2 根电力排管（规格为3×2）及 4 根信息排管（2 根4×3、2 根1×1），共计6 种、13 根管线。 综合管线布置、横穿发生矛盾时,按以下原则施工 1、压力管让无压管 2、管径小的让管径大的 3、可弯曲的管让不可弯曲的管 4、临时的让永久的 5、工程量小的让工程量大的 6、新建的让已有的 7、检修次数少的方便的让检修次数多的不方便的 8、各种管线布置的水平净距与垂直净距,尽可能按各专业规范要求施工,特殊情况采取措施做特殊处理。在道口与管线过街处,为避免 多处相 交 ,在高 程上进 行 了 调 整 ,主要原则是 支管避让干管与管沟 ,给水避让无压管,电力支 管与其 它 管线相 交 处,电力管线应 采取相 应 的保 护 措施处理。 二 、主要材 料 1、 给水工程 本工程在道路两侧人行道下、距人行道外边线2m 处各新建一根给水管，北（左）侧管径为DN300，南（右）侧管径为DN400。沿线预留给水支管供地块使用，管径为DN200。给水管过河时采用在人行道外侧随桥架设的方式。本工程给水管道采用K9 级离心铸造球墨铸铁管，管道配件均采用同厂生产的管配件。 2、电力工程 本工程在道路北（左）侧机非辅道内、距左侧人行道侧石线3m 处新建一道电力排管，规格为3×2 孔（φ150 每孔）；在道路南（右）侧人行道下、距右侧人行道侧石线1m 处新建一道电力排管，规格为3×2 孔（φ150 每孔）。 本工程的新建电力排管与沿线交叉道路的电力排管沟通。沿线预留电力排管支管供地块使用，支管规格5×1 孔（φ150 每孔）。3×2 电力排管过河时采用在人行 道下随桥架设的方式，规格为6 孔（φ150 每孔）。 本工程电力电缆采用排管敷设。排管在绿化带及人行道内采用UPVC 硬塑料管，非机动车道、辅道及过桥段采用CPVC 硬塑料管。φ150UPVC 管外径为160mm，壁厚 4m...
