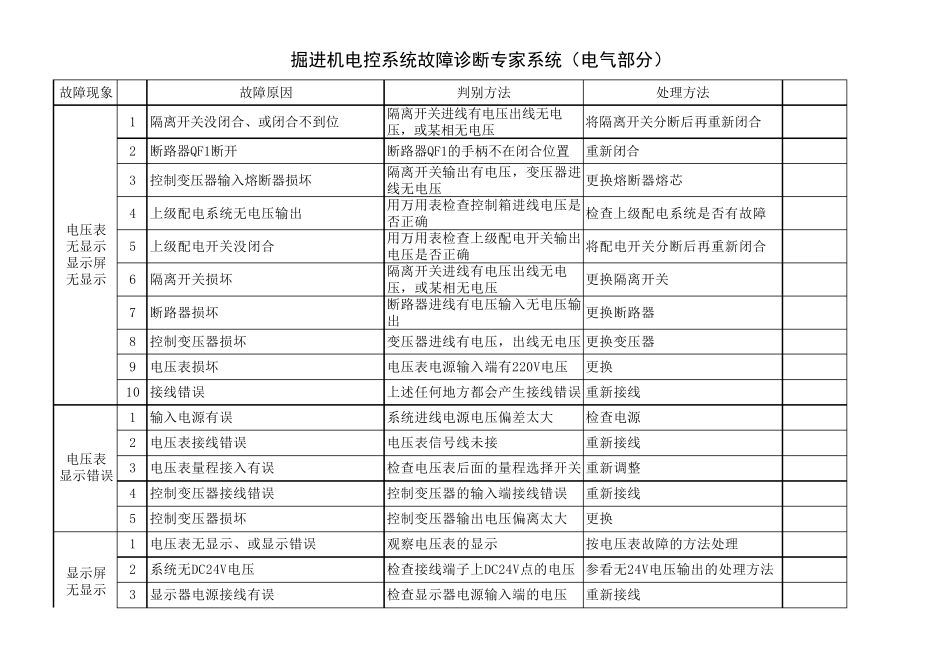

故障现象故障原因判别方法处理方法1隔离开关没闭合、或闭合不到位隔离开关进线有电压出线无电压，或某相无电压将隔离开关分断后再重新闭合2断路器QF1断开断路器QF1的手柄不在闭合位置重新闭合3控制变压器输入熔断器损坏隔离开关输出有电压，变压器进线无电压更换熔断器熔芯4上级配电系统无电压输出用万用表检查控制箱进线电压是否正确检查上级配电系统是否有故障5上级配电开关没闭合用万用表检查上级配电开关输出电压是否正确将配电开关分断后再重新闭合6隔离开关损坏隔离开关进线有电压出线无电压，或某相无电压更换隔离开关7断路器损坏断路器进线有电压输入无电压输出更换断路器8控制变压器损坏变压器进线有电压，出线无电压 更换变压器9电压表损坏电压表电源输入端有220V电压更换10 接线错误上述任何地方都会产生接线错误 重新接线1输入电源有误系统进线电源电压偏差太大检查电源2电压表接线错误电压表信号线未接重新接线3电压表量程接入有误检查电压表后面的量程选择开关重新调整4控制变压器接线错误控制变压器的输入端接线错误重新接线5控制变压器损坏控制变压器输出电压偏离太大更换1电压表无显示、或显示错误观察电压表的显示按电压表故障的方法处理2系统无DC24V电压检查接线端子上DC24V点的电压 参看无24V电压输出的处理方法3显示器电源接线有误检查显示器电源输入端的电压重新接线掘进机电控系统故障诊断专家系统（电气部分）电压表显示错误电压表无显示显示屏无显示显示屏无显示故障现象故障原因判别方法处理方法掘进机电控系统故障诊断专家系统（电气部分）4显示屏损坏观察显示屏有无破损更换无显示故障现象故障原因判别方法处理方法掘进机电控系统故障诊断专家系统（电气部分）1电压表无显示或显示错误观察电压表的显示参看电压表故障处理方法2开关电源输出短路断开连接器，检查DC24V端子与0V端子的电阻检查线路3主控制器与控制箱间连接器故障检查连接器的是否接好、连接器内部的插针是否安装好重新连接好4开关电源损坏断开开关电源出线，确保开关电源的进线为220V，检查开关电源的输出是否正确更换1开关量采集板的设置错误检查开关量 采 集 板 上 JP2的设置，正确的设置为1、2、7、8接通其余断开调整设置2显示器接线错误检查显示器4根通讯线的连接是否正确。检查线路3CAN总线的两根线接反检查通讯用CAN总线的两根线是否接反参看通讯故障处理方法4综合转换板损坏检查通讯转换板的供电电压、更换通讯转换板进行试验更换5显示屏...
